Исходник как в задаче  - avr123.nm.ru/z5.htm

А как включить вывод русских букв на LCD я добавил в FAQ  -  avr123.nm.ru/avrfaq.rar

Как написал выше добрый человек в файле  CVAVR  -  LCD.LIB

нужно строку :

_lcd_write_data(0x28);

изменить на :

_lcd_write_data(0x2A);

Поправил. Не работает. В Proteuse кракозяблы и в железе тоже. Может к bolyminov-ским дисплеям это не относится?

Master писал(а):Поправил. Не работает. В Proteuse кракозяблы и в железе тоже. Может к bolyminov-ским дисплеям это не относится?

ну ты даташит посмотри
может там другая комбинация байтов

или кинь сюды даташит может найдём как сделать

Данный случай относится к дисплеям МЭЛТ

У меня контроллер аналог HD44780 называеца KS0066

Johnny Bravo писал(а):Данный случай относится к дисплеям МЭЛТ

А ну тогда все ясно. Завтра буду смотреть ДШ может там тоже где-то есть контроллер ведь АНАЛог.

Все нашел в моем дисплее так незя

хм
не нашёл в даташите похожего
там где у мэлтов выбирается страница у твоего дисплея выбирается режим 1 строка 2 строки...

может у него только одна страница, причём не та которая надо?

Myp писал(а):хм
не нашёл в даташите похожего
там где у мэлтов выбирается страница у твоего дисплея выбирается режим 1 строка 2 строки...

может у него только одна страница, причём не та которая надо?

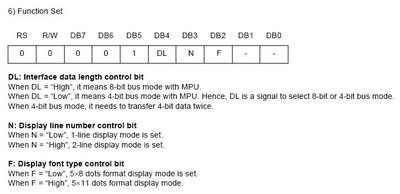

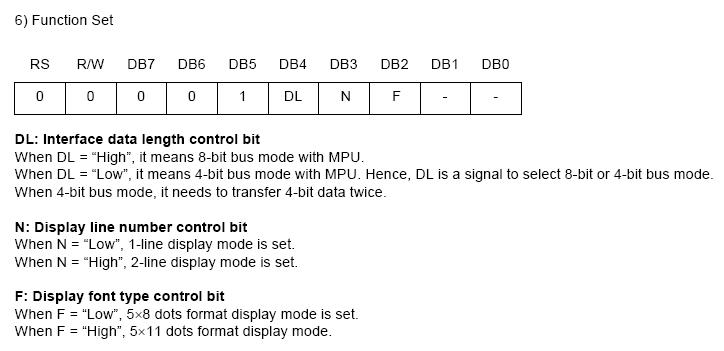

Не там где у МЭЛТ выбирается страница у моего те биты зарезервированы и не используются. Точнее один бит DB1.

кстати
насчёт яркости
как сделать нормальную яркость????
у меня пин яркости замкнут на землю но всё равно точки полупрозрачные
но я стопудово знаю что бывает лучше
если пальцами одного вывода на стекляшку коснутся то точки  становятся нормальными чёрными

у него только одна страница, причём не та которая надо

Помойму двумя кодировками только МЭЛТ располагают

Master писал(а):Поправил. Не работает. В Proteuse кракозяблы и в железе тоже. Может к bolyminov-ским дисплеям это не относится?

А  у меня в VMLAB работает  -  вот сегодняшний скриншот со странички   avr123.nm.ru/z5.htm



Для PROTEUS  там  -  http://kazus.ru/forum/topic_4696-200.html

Johnny Bravo писал(а):

у него только одна страница, причём не та которая надо

Помойму двумя кодировками только МЭЛТ располагают

Сумлеваюсь чтоб VMLAB что-то знал про МЭЛТ    :lol:

to МУР: для начала сдери защитную пленку
шучу конечно.
А как в даташите - резюк пробывал? У мя без него нормально было.

Master писал(а):Поправил. Не работает. В Proteuse кракозяблы и в железе тоже.

Для PROTEUS  там  -  http://kazus.ru/forum/topic_4696-200.html
