клавиатрку отдельно на разъеме делай, у меня так, и подпрограмма ее обслуживаня написана. когда надо воткнул в любой порт, ЛСД также.

Добавлено спустя 8 часов 47 минут 50 секунд:
усе готово
viewtopic.php?f=40&t=2832&p=39193#p39159
в слоях номиналы расписаны, электролиты на свой вкус, но имей ввиду если питать от 12 вольт ПК то входные не ставь, а то у меня при вкл питания комп вырубался как будто я КЗ делал .
реализовал по питанию идею.

Этож какая емкость электролитов была, что комп вырубался. Там вроде если большая емковть то последовательно с кондером нада ставить резистор дето на 1 Ом, т. к. при зарядке кондера его сопротивление равно нулю, т.е. получается КЗ, а если от компутероного БП питать схемы, то кондеры ваще нинада, у него и так стабилизированное питание, нада тока по 0,1 мФ на микрухи и все.
Если я чета не то сморозил поправьте меня.

все то, яж когда сочинял сей опус не думал что от компа питать буду, предполагалось питание от чего нибудь трансформаторного, потом лень победила. Кондеры стояли небольшие по росту, номинал уже не помню , этож в начале года придумано. сколько воды утекло

Добавлено спустя 3 минуты 59 секунд:
если от ПК питать то 12 вольтовый стабилизатор можно убрать, я оставил и вместо 12 у меня около 11 на выходе (падение на диоде + стабилизатор)
радиатор от старого компьютерного БП, даже пилить не пришлось и дырочки подогнал под 78ХХ

Добавлено спустя 2 минуты 38 секунд:
как трудно стало теперь посты зарабоатывать

rig писал(а):исходники нужны? гдето выкладывал могу повторить
вот нашел http://www.roboforum.ru/viewtopic.php?t ... 203#p38203

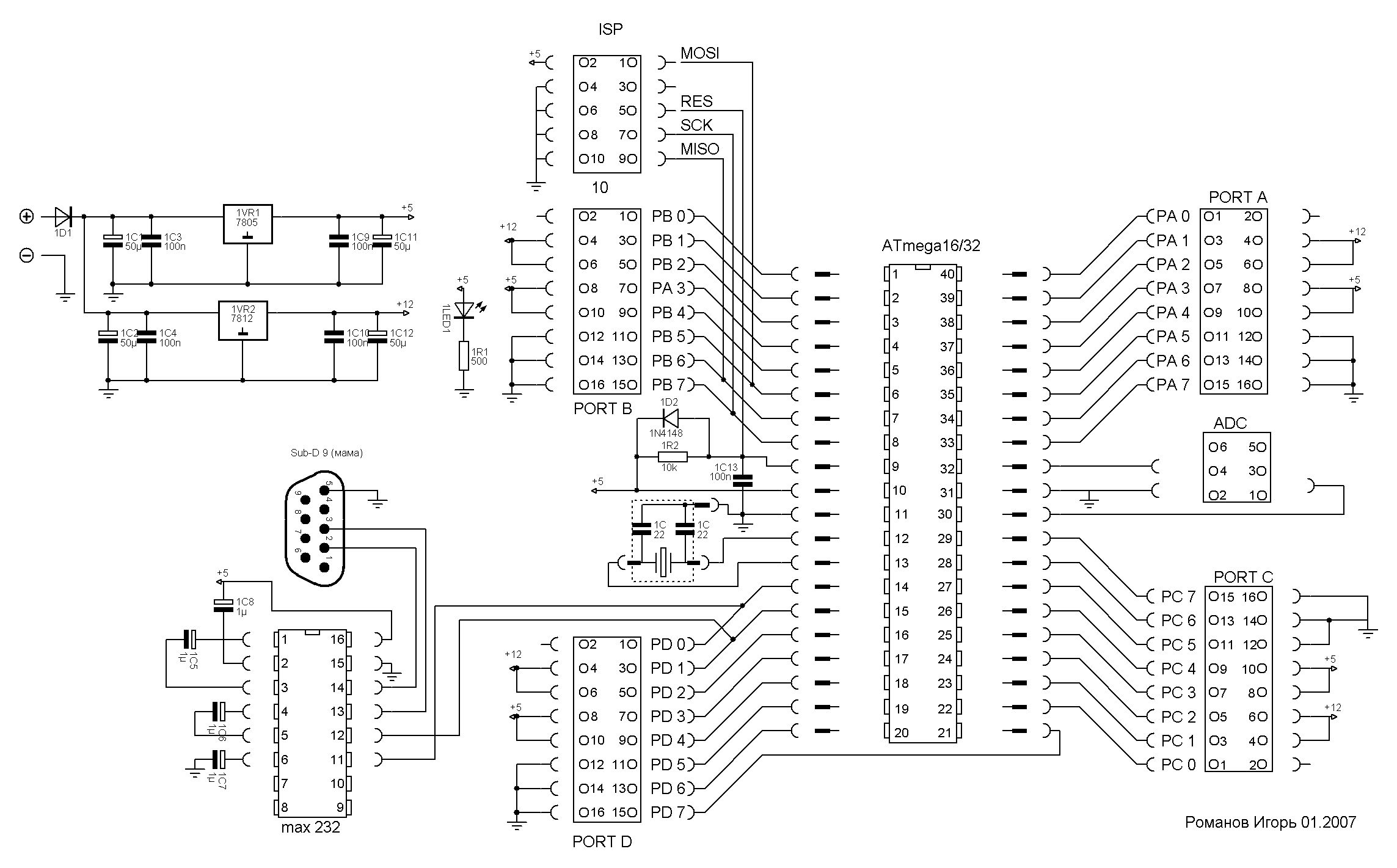

А можно принципиальную схему платы?
Спасибо.

она есть у меня

люди помогите пожалуйста!!!!! кто собирал тестовую плату Chooze прошу помочь!!!! какие там детали ???? что делает ULN2003????

rig писал(а):она есть у меня

AVR_maketka.rar


А какие разъемы на шлефах используются для соединения портов МК и периферии?
Никак не могу понять. Выложи фотку если можешь. Спасибо

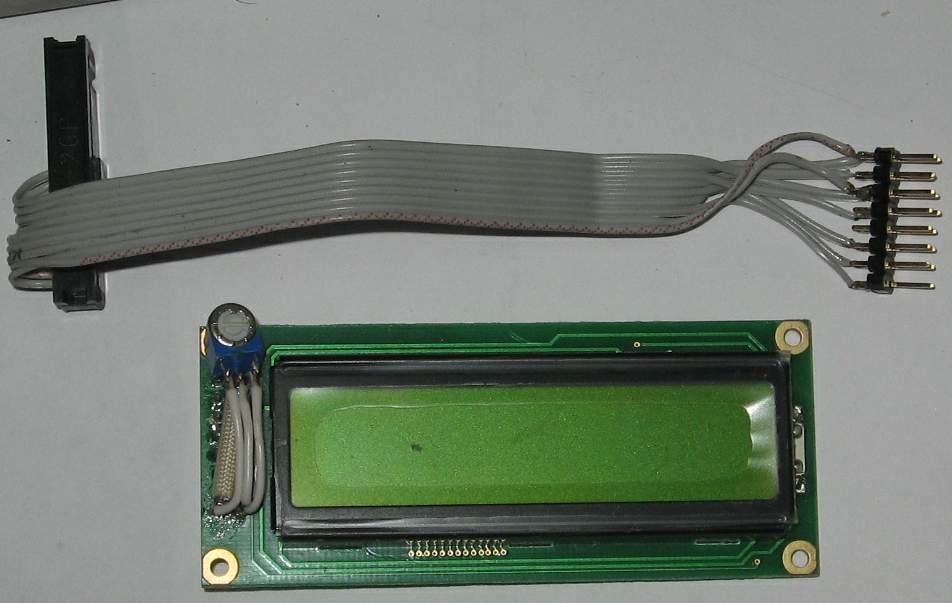

А я схватил индикатор с расширенным температурным диапазоном. И чего то он как то не заводится.
Подозреваю, что нужно ему отрицательное напряжение на вход Vo подавать. Пока все на макетке. Питаю схему тоже от старого блока питания компьютера. Там есть -5В. Если поставить дилитр, то -1,5В получить можно. Но... Блок питания 90Вт. -5В по моему где то порядка 100мА. Сколько индикатор кушать будет?
И подскажите, кто как отрицательное напряжение добывает?

как минимум это не в эту тему, как максимум ни одного названия деталек ен озвучено.

Что-то я сомневаюсь что индикатору нужно отрицательное напряжение, что за индикатором на каком контроллере?

Master писал(а):Что-то я сомневаюсь что индикатору нужно отрицательное напряжение

Он жишь написал

mixer писал(а):я схватил индикатор с расширенным температурным диапазоном.

В этой теме индикатор больше не обсуждаем он создал другую.

mixer писал(а):кто как отрицательное напряжение добывает ?

Обычно прямоугольное напряжение (от генератора на LM555 иль еще на чем угодно или со свободной ноги МК) подают на удвоитель-выпрямитель напряжения - конденсатор, два диода (например сборка bat54s) и еще конденсатор.

BAT54 BAT54A BAT54C BAT54S Schottky Diodes Даташит
http://www.fairchildsemi.com/ds/BA%2FBAT54S.pdf
Купить за "копейки" - http://www.efind.ru

http://www.caxapa.ru/sch/
"Схемы диодных умножителей и инверторов напряжения"

Схемка справа. только полярность диодов поменять для отрицательного напряжения.
