Радиосвязь: пульт - исполнительное устройство. (AT90S2313)

Сообщение chief » 08 фев 2005, 01:23

У кого то есть информация, как связать два микроконтроллера по радиоканалу? Суть в том что бы сигнал от пульта передавался на входящий тракт приемника и поступал например на UART микроконтроллера. Таким образом можно организовать передачу довольно большого числа команд. На пульте управления поставить микроконтроллер, и в дальнейшем, если организовав обратную связь можно будет отображать определенные параметры, (скорость, включено (выключено) и т.д.)
Интересует простая повторяемая схема, так как настроить сложную передающую систему нечем :(
Прошу не предлагать дорогостоящие Атмеловские модули, иначе за траты жена с дому выгонит :) В общем бюджет передающего и принимающего тракта до 20$ потолок.
Кто заинтересовался, можем подумать вместе, одна голова хорошо, а две сами понимаете....
http://www.avrdevices.narod.ru ICQ 204203081 Жду ваших предложений...
Аватара пользователя
chief

Сообщения: 60
Зарегистрирован: 22 янв 2005, 21:47
Откуда: Нетешин Хмельницкая обл. Украина

Сообщение aliens » 08 фев 2005, 11:44

Продаются модули приемо/передатчики с UART интерфейсом, останется только софтверная часть (что судя по форуму никак никто так и не сделал) :cry:
aliens

Сообщения: 171
Зарегистрирован: 26 окт 2004, 14:16
Откуда: Севастополь сити...

Сообщение casper_r » 08 фев 2005, 11:54

aliens писал(а):Продаются модули приемо/передатчики с UART интерфейсом, останется только софтверная часть (что судя по форуму никак никто так и не сделал) :cry:

можно подробней?
размеры.. мощьность.. и т.п.
а так же цена
Аватара пользователя
casper_r

Сообщения: 158
Зарегистрирован: 25 янв 2005, 07:53
Откуда: со стула в г.Николаеве

Сообщение setar » 08 фев 2005, 11:54

вот эта информация вам знакома ?
http://parts.roboclub.ru/index.shtml?fsk

P.S. плодить одинаковые посты в разных ветках нет необходимости,
насколько я могу судить постоянные посетители просматривают все новые сообщения, где бы они не размещались...
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение casper_r » 08 фев 2005, 12:09

2chief:
глянь еще DR3100
это трансивер... можеш сразу обратную свзяь делать
модуль работает от 3в
но цена кусачая $22, зато все что нужно для работы это антена и резистор...
Аватара пользователя
casper_r

Сообщения: 158
Зарегистрирован: 25 янв 2005, 07:53
Откуда: со стула в г.Николаеве

Сообщение -= Александр =- » 08 фев 2005, 19:00

А я от кого-то слышал что ШИМ модуляция почти не страдает от помех. Неужели нельзы по ней не сервами рулить, а данные передавать? Приемник и передатчик в таком случае сделать - как нефиг! =)
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение Tracer » 08 фев 2005, 19:30

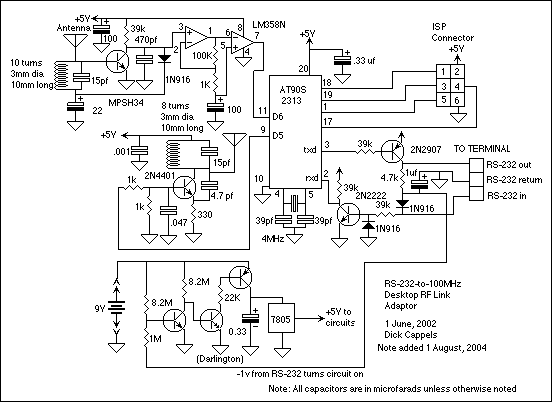

Вот примерчик проще(и дешевле) не бывает  :roll:
Есть ПО
Вложения
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение aliens » 09 фев 2005, 04:02

Я видел модули PRQF-1 PRQP-1 или что-то такое(не вспомню) Стоят по 15 у.е. протокол RS-232, до 28800 кбит/с

Кстати на робоклубе в Тайге такие применяются
aliens

Сообщения: 171
Зарегистрирован: 26 окт 2004, 14:16
Откуда: Севастополь сити...

Сообщение ZPS » 09 фев 2005, 16:13

"Мы лепили любовь, вышла баба с веслом..."
Аватара пользователя
ZPS

Сообщения: 20
Зарегистрирован: 26 янв 2005, 07:05
Откуда: Tallinn

Сообщение -= Александр =- » 10 фев 2005, 02:19

Те что в Тайге я искал, в Питере нету нигде, только под заказ, а это дорого... =(

Попробую схемку, приведенную выше спаять, мне многого не надо, а в пределах квартиры думаю пробъет. Или усилок к ней припаяю.

Вопрос: откуда она взята и где узнать как настроить? И еще не помешало бы ПО. Можно попросить исходник? Ну или то что есть... kurmis(собака)mail.ru
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 10 фев 2005, 02:33

Некоторые моделисты пытались собирать передатчики и/или приемники самостоятельно, всегда оканчивалось плачевно. В лутшем случае своим разбитым самолетом, в худшем дровами всех кто находился в воздухе (из за создаваемых самоделкой помех). У нас ситуация не столь критичная к потере сигнала, но тем нименее не все так легко как казалось.

Это я так, что бы разговор поддержать.
Kanoka
Модератор

Сообщения: 1274
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение casper_r » 10 фев 2005, 02:46

да.. Kanoka очень сильно прав..
а если посмотреть на сам передатчик то видим что там нет никаких фильтров...
так что если хочеш смотртеть телевизор во время работы передатчика то лучше поищи что-то получше :) самый правильный вариант это купить что-то готовое.. даже если тебе нравится паять :))


если надо в пределах комнат, то ИК-трансивер попробуй сделать :)
я не волшебник, я даже на него не учусь
Аватара пользователя
casper_r

Сообщения: 158
Зарегистрирован: 25 янв 2005, 07:53
Откуда: со стула в г.Николаеве

Сообщение Tracer » 10 фев 2005, 11:39

Описание по настройке FM -RS232 схемы
http://projects.cappels.org/
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение -= Александр =- » 10 фев 2005, 19:34

ОК, щас начну собирать этот девайс. Только вот 2N2907 найти не смог. Кто-нибудь знает чем его можно заменить?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение Tracer » 10 фев 2005, 19:55

to -= Александр =-

Да любой хлам, КТ361 например :lol:
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков
