Своих знаний не хватает.
Есть стандартный дисплей 16х2 типа 1602 итд.
Есть камень 80С51 (80С52) совместимый + 27С512 через защелку 74HC573 ( плата от старой кассы).
Куда подключать D0-D7 вроде как понятно. А вот куда RS,E, RW - НУ СОВСЕМ НИКАК((.
В Bascom предлагается вот такой код:
- Код: Выделить всё • Развернуть
Config Lcd = 16 * 2
Config Lcdbus = 8
$lcd = &HC000 'writing to this address will make the E line of the LCD high
$lcdrs = &H8000
Lcd "Hello world"
End
Что это за адреса? Откуда они берутся??? Как в итоге подключить дисплей, чтобы он отображал текст?

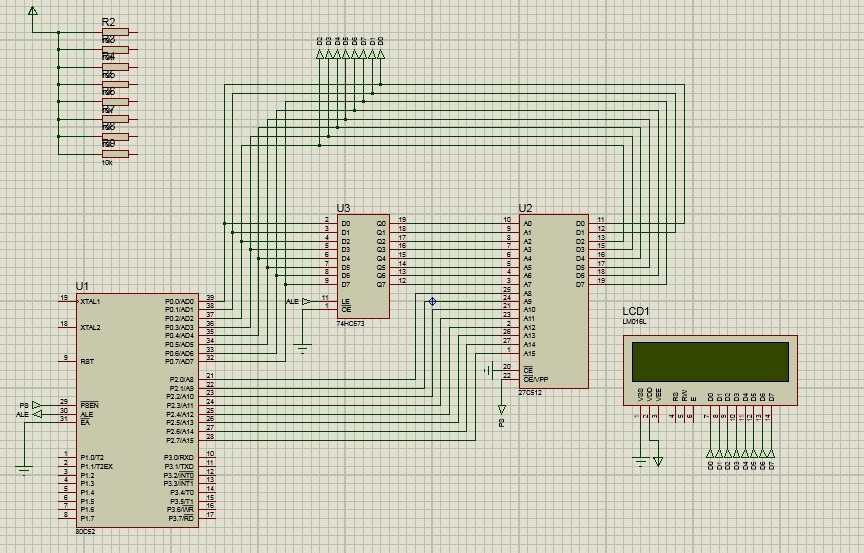

Схема из протеуса прилагается.
Может быть кто-то сталкивался?
