Как можно сделать транслятор уровней напряжения например 12в <-> 5в двунаправленный,
для шины I2C, причем для защиты от помех уровни переключения должны быть в центре по каждой из сторон,
есть всякие мс но они для макс 5в,
есть схемы на полевиках но там уровень переключения привязан к низкому напряжению,

МОжет есть схематехническое решение на рассыпухе как это сделать ?
Повторяю еще раз на высокой стороне +6в на низкой должно быть +2,5в и наоборот.

оптронная развязка

а у вас есть устройство с 12-тивольтовой шиной I2C ?

Предлагаю такую схему

вы хотите аналог rs485 ?

Вот так будет лучше я думаю


Не знал что I2C это аналог rs485

>есть схемы на полевиках но там уровень переключения привязан к низкому напряжению,
в смысле?

Добавлено спустя 1 минуту 57 секунд:
http://ics.nxp.com/support/documents/in ... n97055.pdf
The levels may have a
vast range, depending on the used MOS-FET, e.g. down to 2 Volt at the “Lower voltage” side and up to 10
Volt or more at the “Higher voltage” side of the level shifter.

elmot писал(а):http://www.fairchildsemi.com/an/AN/AN-9718.pdf

Добавлено спустя 1 минуту 26 секунд:
http://www.ponoko.com/make-and-sell/sho ... ted_states

Там макс 5 в и стоит пипец слов нет
Есть мс P82B715 до 12в но хрен где возьмешь и цена как на мкс

Добавлено спустя 1 минуту 30 секунд:

dccharacter писал(а):>есть схемы на полевиках но там уровень переключения привязан к низкому напряжению,
в смысле?

Добавлено спустя 1 минуту 57 секунд:
http://ics.nxp.com/support/documents/in ... n97055.pdf
The levels may have a
vast range, depending on the used MOS-FET, e.g. down to 2 Volt at the “Lower voltage” side and up to 10
Volt or more at the “Higher voltage” side of the level shifter.

Тем что пока напруга по высокой стороне не упадет ниже 1,5в низкая сторона не выдаст 0

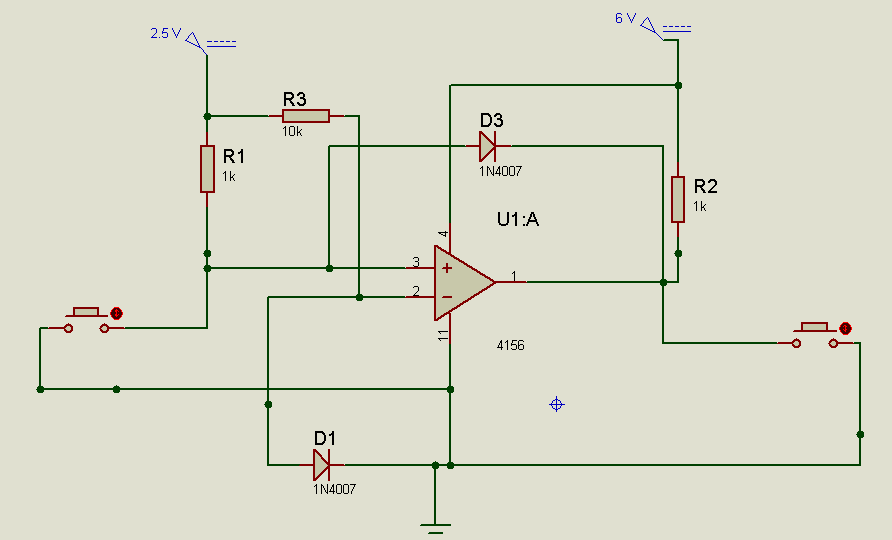

мой вариант

Тут чтобы сигнал слева было 0 напряжение справа должно упасть ниже 1в а должно быть ниже 3в
и к тому же она защелкнется в нуле.

Добавлено спустя 6 минут 8 секунд:

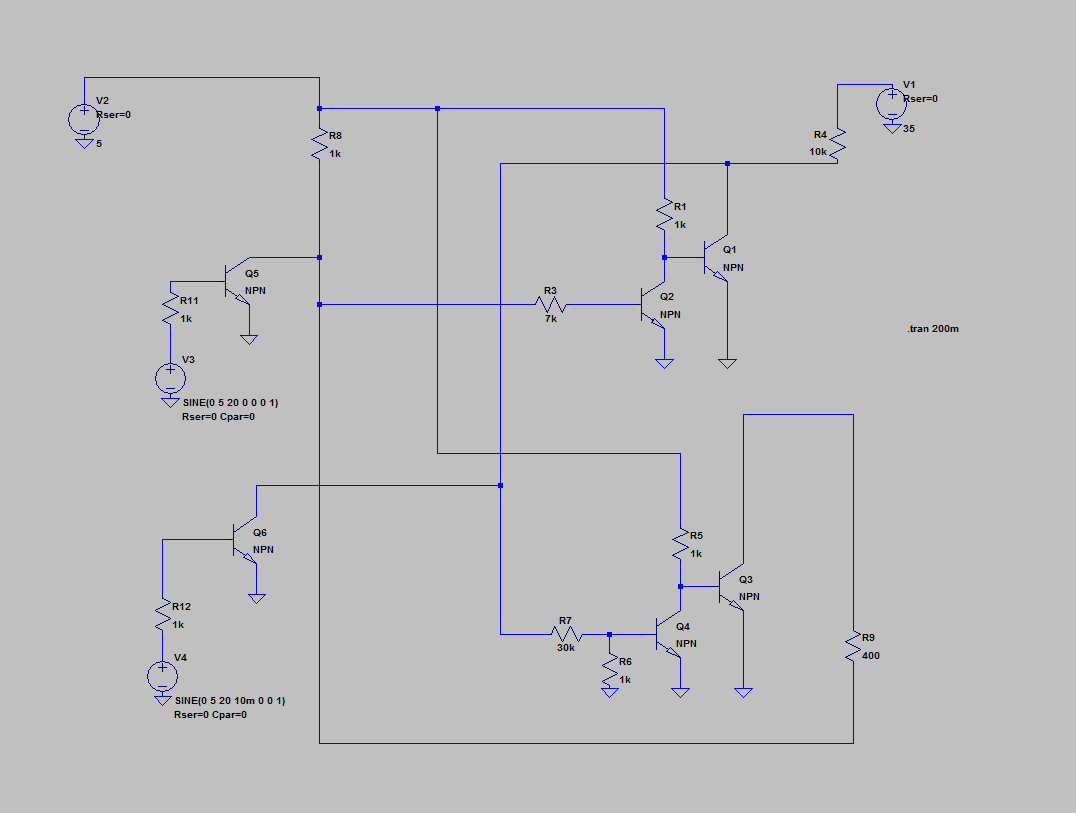

Вот вариант не защелкивается и работает вроде,
не защелкивает потому что если ноль по высокому на низком напряжение падает до 1,2в этого достаточно чтобы i2c выдала 0 но не достаточно чтобы сработала связь с низкого на высокое,
если напряжение на низком падает до 0,5в то срабатывает связь на высокое, те некий гистерезис.
