Доброе время суток,

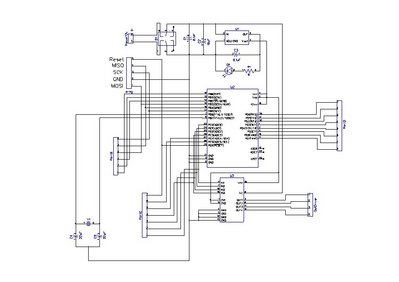

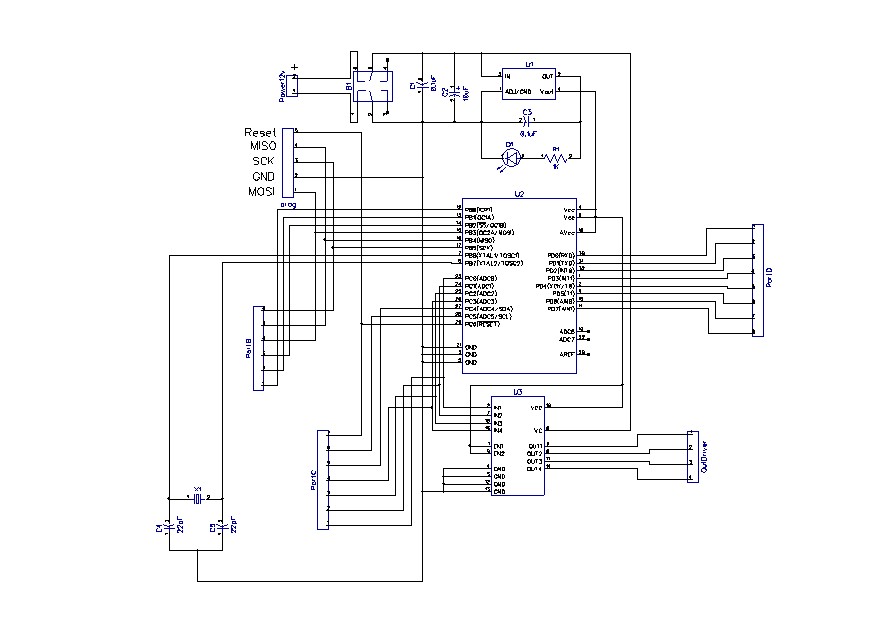

у меня стандартная ситуация, я как начинающий радиолюбитель прочитал кучу литературы. нарисовал схемку по логике все довольно просто. ATMega8A + L293D схемка во вложении, вытравил, напаял элементы, вообщем вопрос такой почему при подаче питания 5v на AVR, на портах при выводе получаю +5v, но с очень низкой силой тока, которой не хватает даже на светодиод(зеленый 3мм). Индикатор на плате такой же светодиод горит нормально.

Не пинайте если есть ошибки, самоучка, даже спросить в живую некого.

Схему бы надо более внятную, на этой не разобрать ничего

Могут быть банальные косяки пайки (со схемой может быть и все нормально).
Стерео-очки с увеличением в помощь

Еще банальный совет: посмотрите примеры схем из соотв. даташита.

Кирилл Дмитриенко писал(а):Могут быть банальные косяки пайки (со схемой может быть и все нормально).
Стерео-очки с увеличением в помощь

Еще банальный совет: посмотрите примеры схем из соотв. даташита.

Даташит курил)) примеры также) hex шьется и читается нормально.
сейчас воткнул белый светодиод 5мм светится более мене, но не на полную.

пайку проверил на всякий продул феном)

blindman писал(а):Схему бы надо более внятную, на этой не разобрать ничего

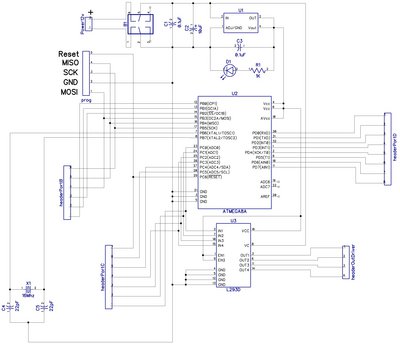

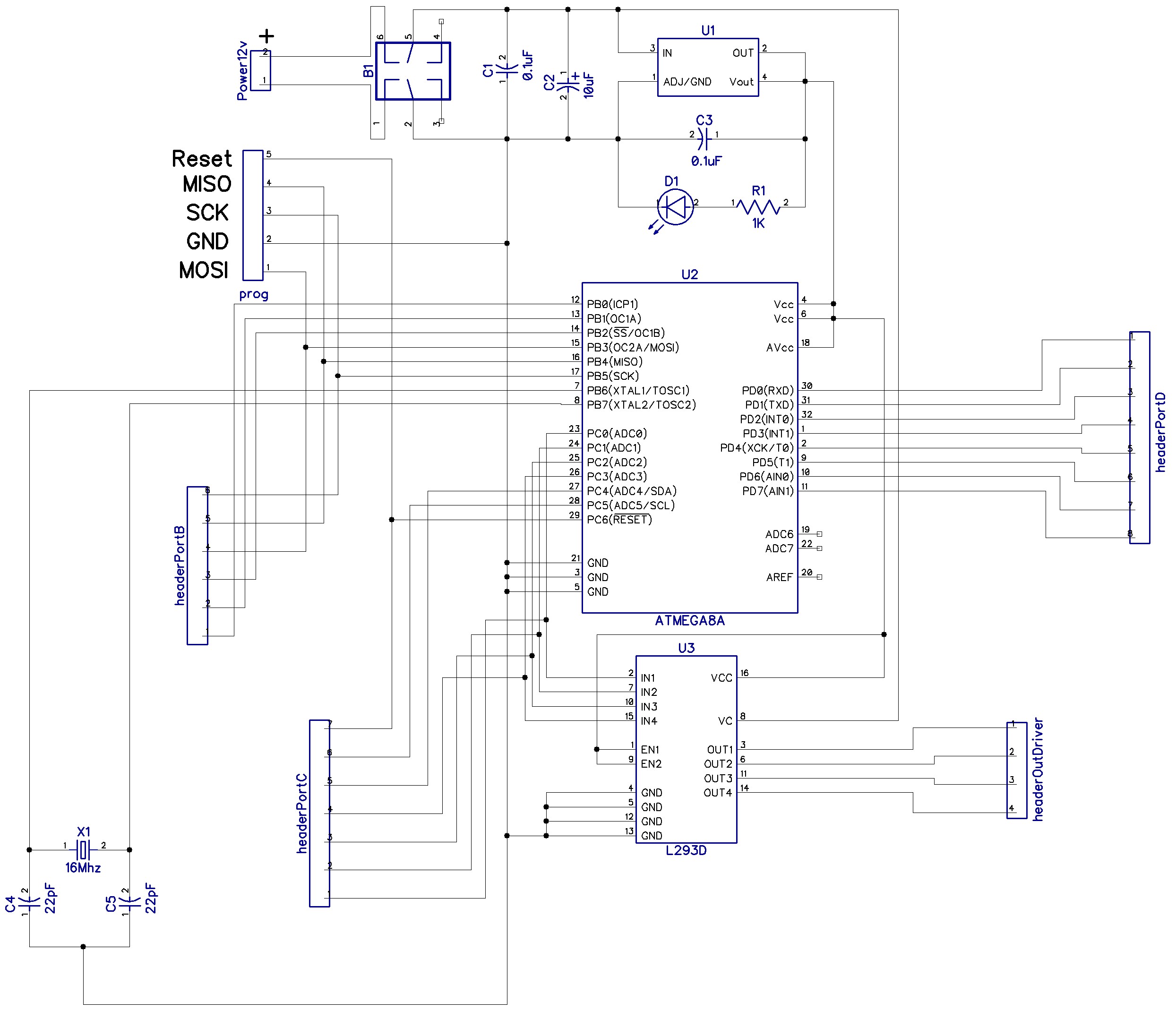

Сори, исправился!

Разобрался, все работает как надо нужно было просто в коде выставить DDRx=0xFF

Поздравляю
