вот собсно фиговина
USB ключ от программы, вроде на меге 8
снабжён красным светодиодом
имеется желание вкорячить туда свою прошивку, дабы он своим миганием показывал абы что ну или что-то полезное.

контакты для програмирования и прочее вызваниваются тестером.
осталась странная фигня
на фото видно.

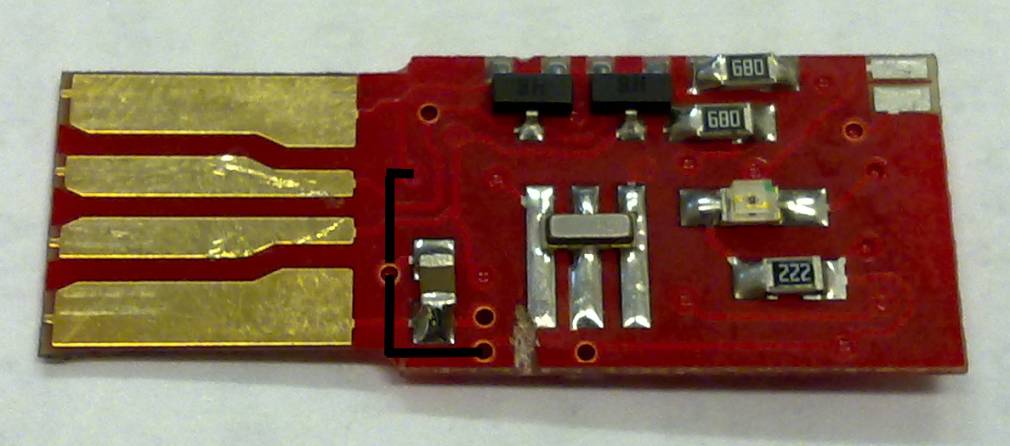

кварц припаян на 3 площадки, одна прощадка идёт к минусовому контакту усб и была перерезана.

вопрос, чего это за кварц такой трёхногий и зачем перерезана та дорожка?

простой кварц со встроенными кондёрами

а зачем ему одной ногой висеть на земле, а потом резать дорожку?
явно сначала запрограммировали, а потом обрезали.

дык если кондеры встроены, они на землю второй ногой садятся...

а светодиод светится ? если нет , то похоже его землю и перерезали.... ИМХО

светодиод светица
сигнализируя что винда общается с девайсом.
да и зачем резать землю светодиода? чтоб никто не увидел как он светится?)))

контакты gnd vcc miso mosi sck reset выведены на боковую сторону, тоесть этот порез не защита от программирования.

перерезанная дорожка нога идёт на кварц и далее на ногу xtal2
тоесть в изначальном варианте нога МК на которой висит кварц была замкнута на gnd. тобишь запрограммировать можно, с завода мега на внутренний такт настроена.
а потом её взяли за перерезали... нафига?


Добавлено спустя 9 минут 9 секунд:
вот распиновка кстати
вид с торца платы контактные дорожки с двух сторон.


я прям не могу придумать зачем один из входов куда цепляется кварц надо было заземлять, а потом землю отрезать?

А может мега уже была перешита... Был выставлен внутренний генератор, а кварц мешал тактированию, вот его и обрубили. Это я так, просто предположил.

но зачем шить прошивкой с внутренним тактом елси мега работает на USB порту
насколько я знаю с внутренним тактом невозможно разогнаться чтоб USB заработал.

тоесть ключ с внутренним тактом не мог быть усб ключом...

Мур, сломаешь голову, если будешь задумываться зачем китайцы режут дорожки на платах
И ваще, низачот плате, всего один порез...
