vvk74 писал(а)://например для ATMEGA48 будет как-то так
//РВ1 (ОС1А) надо сконфигурировать на выход
ICR1=0x270F; //записываем верхнее значение счетчика 9999 для 10 мс периода
TCNT1=0; //сбрасываем таймер
TCCR1A=0x82; //задаем режим работы 14 (fast PWM - TOP ICR1)
OCR1A=0xC8; // записываем длительность импульса 200 (для 200 мкс)
TCCR1B=0x1A; //запускаем с делителем на 8 (для тактовой 8МГц на входе таймера будет 1 МГц) - для 16 МГц значения ICR1 и OCR1A надо увеличить вдвое

Добавлено спустя 18 минут 34 секунды:
void setup() {
// put your setup code here, to run once:
pinMode(9, OUTPUT);
//например для ATMEGA48 будет как-то так
//РВ1 (ОС1А) надо сконфигурировать на выход

Спасибо

ICR1=0x4E1F; //записываем верхнее значение счетчика 9999 для 10 мс периода
TCNT1=0; //сбрасываем таймер
TCCR1A=0x82; //задаем режим работы 14 (fast PWM - TOP ICR1)
OCR1A=0x190; // записываем длительность импульса 200 (для 200 мкс)
TCCR1B=0x1A; //запускаем с делителем на 8 (для тактовой 8МГц на входе таймера будет 1 МГц) - для 16 МГц значения ICR1 и OCR1A надо увеличить вдвоеvvk74

}

void loop() {
// put your main code here, to run repeatedly:

}

проверил на ардуино нано - работает

Код: Выделить всё • Развернуть

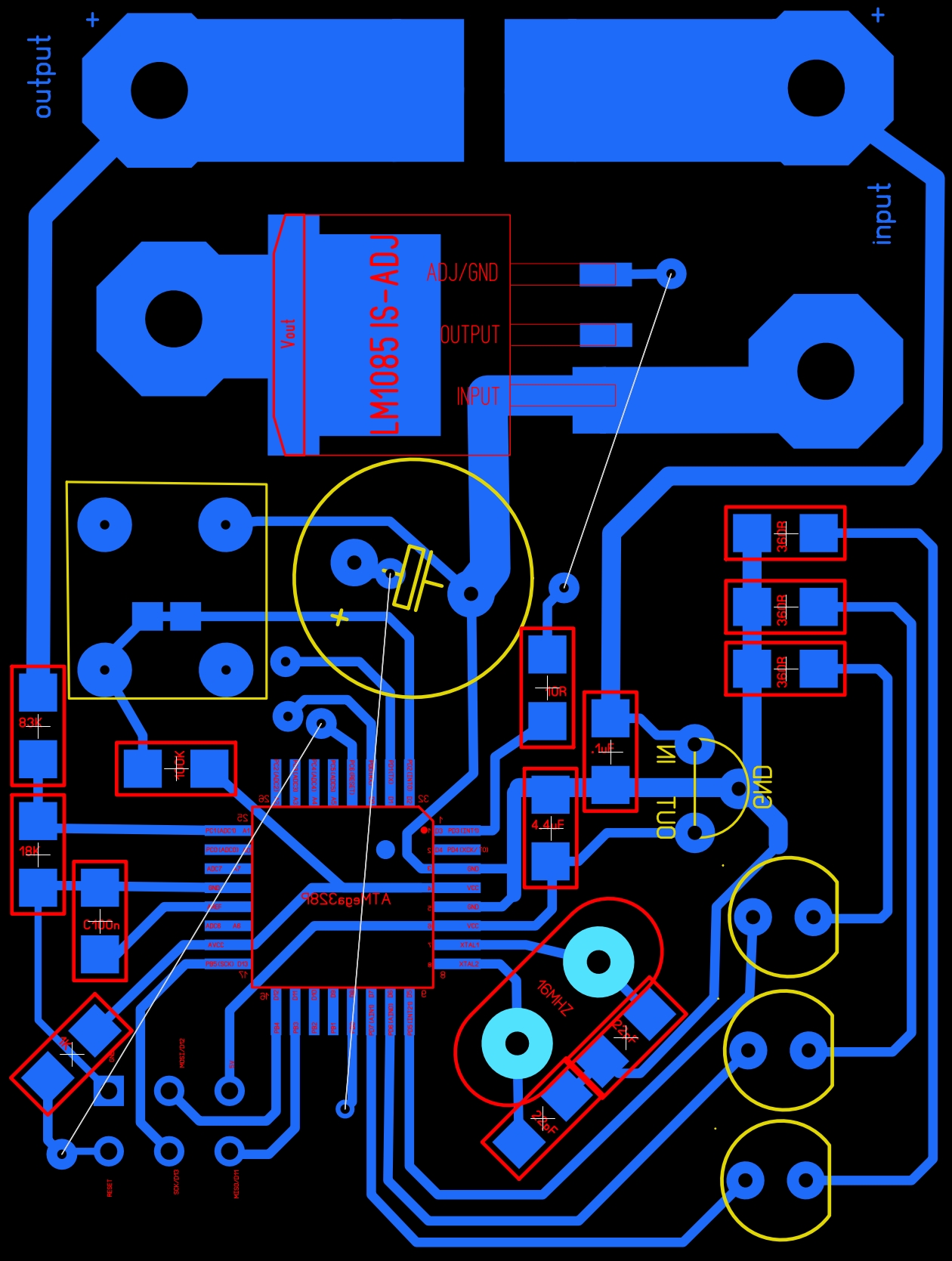

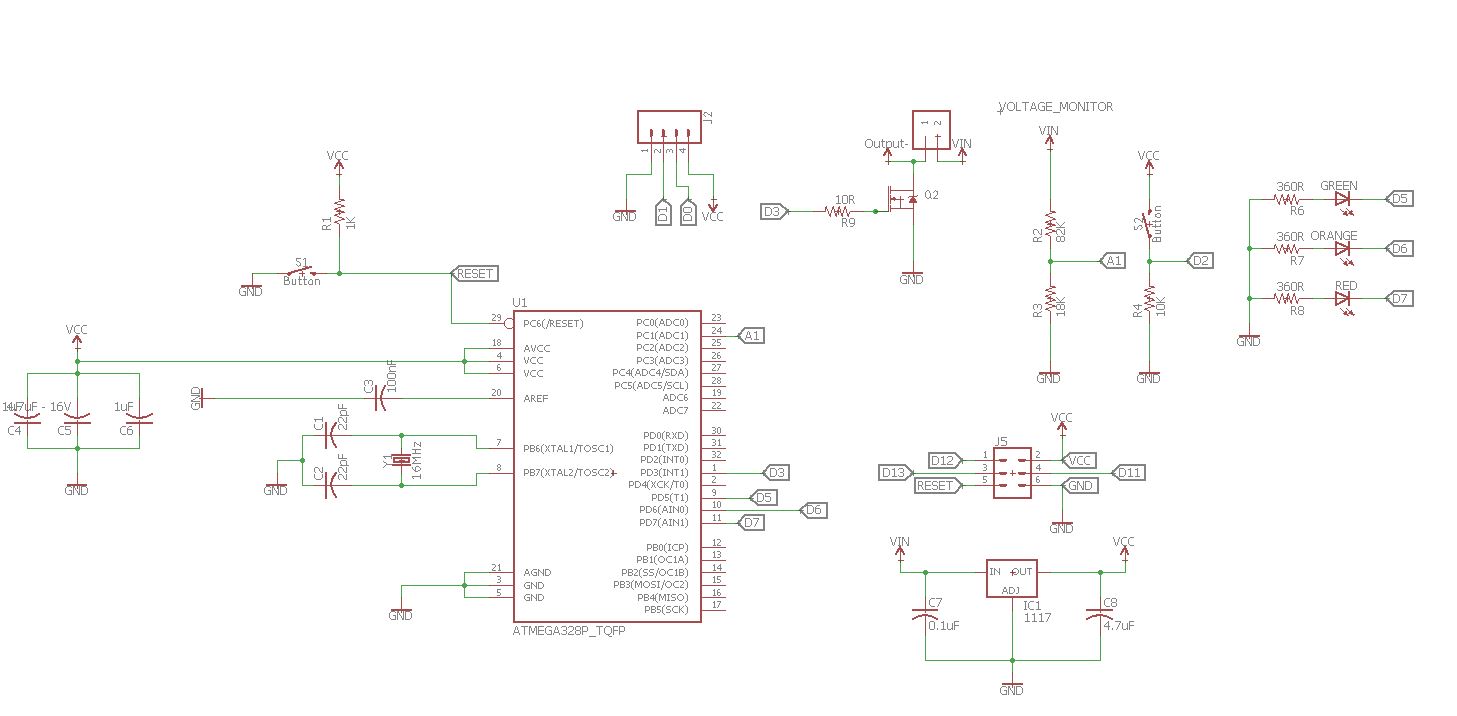

//Voltage monitor website https://create.arduino.cc/projecthub/nickthegreek82/diy-voltmeter-with-arduino-and-a-nokia-5110-display-cc5092?ref=platform&ref_id=424_trending___&offset=49

int counter = 0;
int switchPin = 2;
int PWM_SET;

#define MIN_VOLT = 9.0;

//----PWM_ADJ------
int POT_PIN = A7;
//----PWM_ADJ_END------


//-------led outputs
int LED_GREEN = 5;
int LED_BLUE = 6;
int LED_RED = 7;

float VOLT_MIN;

float voltage = 0.0;
int sensorPin = A1;
float sensorValue = 0.0f;
String voltageString ="0.0";
int stringLength = 0;


float vout = 0.0;
float vin = 0.0;
float R1 = 83000.0;
float R2 = 18000.0;




void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
  pinMode(switchPin, INPUT);
  pinMode(LED_GREEN, OUTPUT);
  pinMode(LED_BLUE, OUTPUT);
  pinMode(LED_RED, OUTPUT);

}

void loop() {
  //----провека напряжения на входеб если ниже 9В то ничего не делать.
// for (float i = 0; i < voltage; ++i){
 //  if (VOLT_MIN < voltage)
//   continue;


//-------------pwm------- https://www.arduino.cc/en/Tutorial/SecretsOfArduinoPWM
pinMode(3, OUTPUT);
 // pinMode(11, OUTPUT);



  TCCR2A = _BV(COM2A1) | _BV(COM2B1) | _BV(WGM20);
  TCCR2B = _BV(CS22);
 // OCR2A = 0; //pin 11
  OCR2B = (PWM_SET);

/*

 * Output A frequency: 16 MHz / 64 / 255 / 2 = 490.196Hz
Output A duty cycle: 180 / 255 = 70.6%
Output B frequency: 16 MHz / 64 / 255 / 2 = 490.196Hz
Output B duty cycle: 50 / 255 = 19.6%


Timer output Arduino output  Chip pin  Pin name
OC0A  6
OC0B  5
OC1A  9
OC1B  10
OC2A  11
OC2B  3
 */
 // --------------pwm end

//---------------------------------pwm adjusts

int PWM_ADJUST, PWM_ADJ;

PWM_ADJ = analogRead(POT_PIN);

PWM_ADJUST = PWM_ADJ / 20;

//---button

 //Handle input
 int switchVal = digitalRead(switchPin);
 if(switchVal == LOW)
 {
   delay(500);
   counter ++;
   //Reset count if over max mode number
   if(counter == 7)
   {
     counter = 0;
   }
 }

 else

 //Change mode
 switch (counter) {
 case 1:
   PWM_SET = 0;
  digitalWrite(LED_GREEN, LOW);
  digitalWrite(LED_BLUE, LOW);
  digitalWrite(LED_RED, LOW);
   break;

 case 2:
   PWM_SET = (50);
  digitalWrite(LED_GREEN, 255);
  digitalWrite(LED_BLUE, 0);
  digitalWrite(LED_RED, 0);
   break;

 case 3:
   PWM_SET = (100);
 digitalWrite(LED_GREEN, 255);
 digitalWrite(LED_BLUE, 255);
 digitalWrite(LED_RED, 0);
   break;

 case 4:
   PWM_SET = (150);
 digitalWrite(LED_GREEN, 0);
 digitalWrite(LED_BLUE, 255);
 digitalWrite(LED_RED, 0);
  break;

 case 5:
   PWM_SET = (200);
  digitalWrite(LED_GREEN, 0);
  digitalWrite(LED_BLUE, 255);
  digitalWrite(LED_RED, 255);
   break;

 case 6:
  PWM_SET = 254;
  digitalWrite(LED_GREEN, 0);
  digitalWrite(LED_BLUE, 0);
  digitalWrite(LED_RED, 255);
  break;

}



 //----button end



  voltage = readVoltage();

  Serial.println(voltage);


   Serial.println(PWM_SET);

  voltageString = String(voltage,1);

  stringLength = voltageString.length();
  displayVoltage(stringLength);
  delay(100);
}
//}


float readVoltage()
{

   sensorValue = analogRead(sensorPin);
   vout = (sensorValue * 5.0) / 1024.0;
   vin = vout / (R2/(R1+R2));
   return vin;
}


void displayVoltage(int length)
{
 // switch(length)
  {
   // case 3:  Serial.print(voltageString,14,19); break;
  //  case 4:  Serial.print(voltageString,2,19); break;
  //  default:  Serial.print(voltageString,2,19); break;
  }

}

Акелла писал(а):Вопрос 2) почему у меня получается слишком шумно на 5V линии. Т.е. не прямая линия на осциллоскопе а синусоида ~ +.- 100мв в районе 5в

Dmitry__ писал(а):это ненормально
