помогите пожалуйста с написанием кода в AVRstudio для мк Atmel ...
Задача : " Запишите в регистры R1 и R2 адрес ячейки памяти 001D . Запишите в эту ячейку число 44, а в регистр R5 – число BB. Сложите (R5) с содержимым ячейки памяти 001D. "

написал код
ldi r17 , 00
mov r1 , r17
ldi r16 , 0x1D
mov r2 , r16
; до сюда думаю правильно, далее как записать в эту ячйку число 44 незнаю..предположил что можно так:
ldi r18 , 44
sts 0x001D , r18

посмотрите пожалуйста, правильно что ли?

Проще всего проверить код в AVR Studio

да в общем-то правильно...
ну, если придираться, то обычно в АВР-ках старший байт адреса кладут в старший регистр -
например, если используется регистровая пара как указатель, то нужно делать именно так.
(r1 и r2 - это не пара, так что в общем можно как попало запихивать, хотя это и "некрасиво")

ну и еще, довольно странно в качестве временного регистра выбирать каждый раз разные регистры...

сделал задание до конца, и чето не получается..
задание " Запишите в регистры R1 и R2 адрес ячейки памяти 001D . Запишите в эту ячейку число 4, а в регистр R5 – число 3. Сложите (R5) с содержимым ячейки памяти 001D. Результат перешлите в регистр R6. Просмотрите R5, R 6 и ячейку памяти 001D. "

с учетом Вашего замечания получился такой код:

ldi r17 , 00
mov r1 , r17
ldi r16 , 0x1D
mov r2 , r16 ; записали ячейку 001D в регистры r1 и r2

mov r26 , r2
mov r27 , r1 ; теперь ячейка записана в паре регистров Х

ldi r18 , 4
st X , r18 ; в ячейку записали число 4

ldi r19 , 3
mov r5 , r19 ; в регистр r5 записали число 3

ld r20 , X ; содержимое ячейки выписали в r20

add r5 , r20 ; сложили r5 с содержимым ячейки

в последней строчке мы сложили r5=3 с r20=4 , в результате в r5 мы должны получить 7 !?? но почемуто там получается 11 (или в 16ричной системе В )
и в чем может быть ошибка??

Замечания тут ни при чем - код вы зря запутали.
На первый взгляд должно работать (несмотря на полный идиотизм задания )
Отлаживайтесь в AVR Studio по шагам.

Так по-моему правильнее будет :

Код: Выделить всё

   clr r1      ;
   ldi r16,$1D   ;Запишите в регистры R1 и R2 адрес ячейки памяти 001D
   mov r2,r16   ;

   ldi r29,$04   ;
   mov r5,r29   ;  Запишите в эту ячейку число 4, а в регистр R5 – число 3
   dec r5      ;

   add r5,r29   ;Сложите (R5) с содержимым ячейки памяти 001D

   mov r6,r5   ;Результат перешлите в регистр R6


Всем привет!
Чего-то я завис, ядрышко mega16, вот такой код:

Код: Выделить всё

//Настройка таймера 2
ASSR=0x00;
TCCR2=0b00001001;//Режим СТС, без прескалера
TCNT2=0x00;
OCR2=0x12;

#asm("sei")

interrupt [TIM2_OVF] void timer2_ovf_isr(void)
{
// Place your code here
    PORTD.0=~PORTD.0;
}


Хочу чтобы выполнялся код в прерывании (это для теста написана строчка), в протеусе работает, в реальности нет. Где грабли?

может timsk забыли? а может main

Сорри, насобирал кусками с проекта необходимые на мой взгляд строки, поэтому мог запутать, вот так это все выглядит:

Код: Выделить всё

interrupt [TIM2_OVF] void timer2_ovf_isr(void)
{
// Place your code here
    PORTD.0=~PORTD.0;
}

void main(void)
{
//Настройка таймера 2
ASSR=0x00;
TCCR2=0b00001001;//Режим СТС, без прескалера
TCNT2=0x00;
OCR2=0x12;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x40;

#asm("sei")
}

Я так и понял...
На первый взгляд должно работать.

Я тоже так считаю, но вот что на выходе реального МК, тогда как в протеусе все нормально

Ничего удивительного. Ногу на вывод кто будет настраивать?

Ахха... ТОЧНО!!!

Да она-то настроена - кусочками собирал код с проекта )) забыл эту строку сюда засунуть. К тому же - в Протеусе работает, да и не скомпилируется по-моему, если не настроить. Тут чет другое :-X

Добавлено спустя 17 минут 1 секунду:
Проверил - если не настраивать на выход, то компилируется, но в Протеусе не пашет :-X

Добавлено спустя 5 минут 29 секунд:
Еще раз прикладываю полный уже (удалил все ненужное и скопипастил) код "проекта":

Код: Выделить всё

#include <mega16.h>

// Timer 2 overflow interrupt service routine
interrupt [TIM2_OVF] void timer2_ovf_isr(void)
{
// Place your code here
    PORTD.0=~PORTD.0;
}

// Declare your global variables here

void main(void)
{
// Port D initialization
PORTD=0x02;
DDRD=0xFF;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: 1000,000 kHz
// Mode: Normal top=FFh
// OC2 output: Toggle on compare match
ASSR=0x00;
TCCR2=0b00001001;
TCNT2=0x00;
OCR2=0x12;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x40;

// Global enable interrupts
#asm("sei")

while (1)
      {
      // Place your code here
      };
}

И еще настройки фьюзов реального МК:

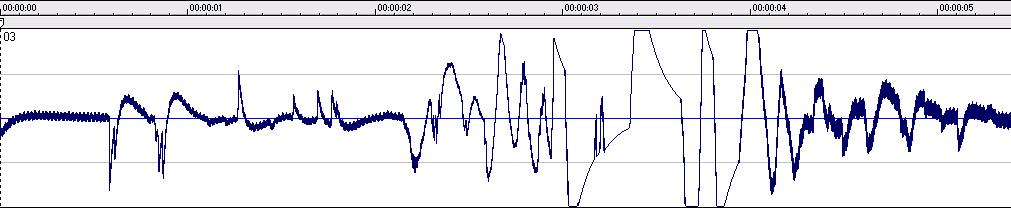

На картинке - типичная осциллограмма с висящего в воздухе провода. Проверяй монтаж, убедись что контроллер шьется правильно, и вообще может не на той ноге смотришь
