**blindman** » 20 ноя 2009, 15:32

Часто наблюдается такая ошибка - манипуляция значением счётчика в обработчике прерываний, с целью задать требуемый интервал между прерываниями. Чаще всего это означает, что неверно выбран режим работы таймера. В данном случае, для 50 Гц меандра - установить режим CTC/toggle on compare, в OCR0 записать 71, прескэйлер 1024. Прерывание не нужно

Добавлено спустя 1 минуту 41 секунду:
Это я протелепатировал, что тактовая частота 7.3728 МГц

**milkpower** » 20 ноя 2009, 15:41

ну частота естесс-но такая :wink:

но 7372800/1024/50=144 почему 71?
все-таки как сбросить последствия прихода прерывания таймера в порту?

**blindman** » 20 ноя 2009, 15:47

Потому что toggle on compare - один цикл работы таймера равен полупериоду меандра. Еще раз : прерывания тебе не нужны

Добавлено спустя 45 секунд:
В даташите есть формула, не 72, а именно 71

**milkpower** » 20 ноя 2009, 15:55

да, точняк, стр77 пункт 14.7.2 формула

: formula.JPG (11.57 КиБ) Просмотров: 1595

спасибо blindman

но вот про прерывания чет не пойму, почему они все-таки не нужны, попробую ДШ перевести.

**blindman** » 20 ноя 2009, 15:57

Твое прерывание ничего не делает, кроме как перевзводит таймер и меняет состояние ноги - всё это таймер может делать сам, без участия программы

**milkpower** » 20 ноя 2009, 16:03

а, ну так это пока тестовый вариант, в последствии в обработчике прерывания будет еще всяко-разное.

**Master** » 20 ноя 2009, 16:39

Всякого разного в прерывании как раз меньше всего должно быть. Чем прерывание короче тем лучше.

**ALHIMIK** » 20 ноя 2009, 16:41

всякое разное можно повесить на флаги....

**milkpower** » 20 ноя 2009, 17:03

ну смысл был в том, что там кроме сброса порта буду еще несколько команд.

Добавлено спустя 17 минут 17 секунд:
все-таки вопрос открытый, как в порту выключить выставленный бит?

**avr123.nm.ru** » 20 ноя 2009, 17:40

Можно использованием битовой маски а можно просто "очистить" бит иногда

ПОРТ.БИТ = 0;

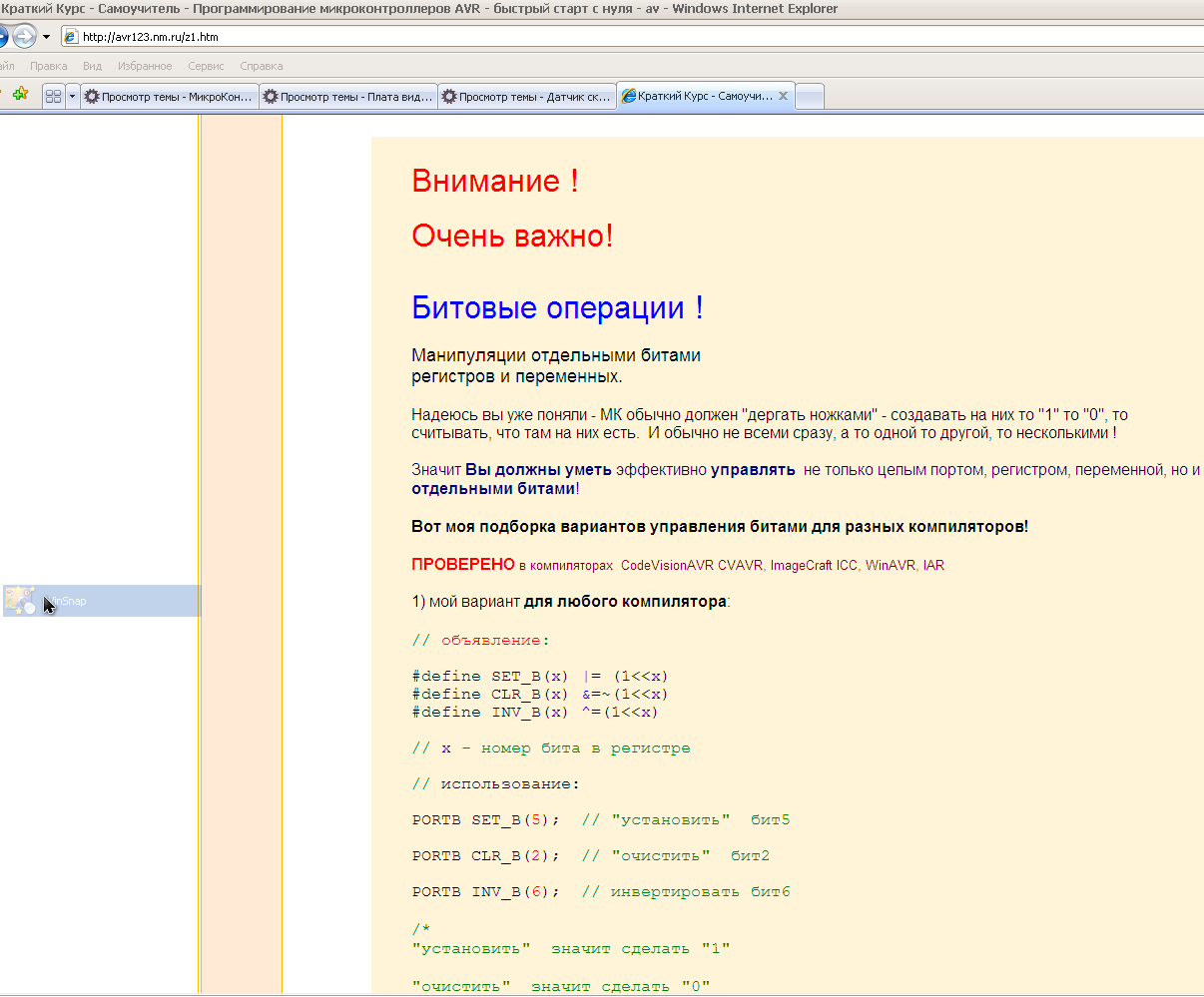

Манипулирование отдельными битами регистров есть и в даташитах на Си и АСМ и вот из курса для начинающих картинка

**milkpower** » 20 ноя 2009, 22:43

это все я понимаю, но дело в том, что после сброса бита, он автоматически выставляется на следующей команде! вот что меня и ставит в тупик.

**avr123.nm.ru** » 20 ноя 2009, 22:59

Вы покажите кусок кода. Что за бит и регистр ?

Лучше приложить проект целиком. Советую использовать PROTEUS.

**milkpower** » 20 ноя 2009, 23:05

на прошлой странице я выкладывал весь код, он особо не изменился

Код: Выделить всё: .INCLUDE "m16def.inc" .CSEG .def temp = r16 .ORG $0 rjmp RESET .ORG $26 rjmp timer0 .ORG $30 timer0: cli push temp clr temp out TCNT0,temp nop nop nop nop nop nop nop nop nop nop out portB,temp out pinB,temp pop temp sei reti reset: ldi temp, low(RAMEND) out SPL, temp ldi temp, high(RAMEND) out SPH, temp ldi temp,$FF out ddrB,temp ;init 8-bit timer on 50hz ldi temp,71 out OCR0,temp ldi temp,(1<<OCIE0) out TIMSK,temp ldi temp,(1<<COM00)|(1<<COM01)|(1<<CS00)|(1<<CS02) out TCCR0,temp sei mloop: rjmp mloop

таймер отрабатывает нормально, в прерывание заходит, и в первый раз устанавливает 1 в portB.3, и больше не отпускает
может еще надо какой регистр чистить, чтоб порт попустило?

**ALHIMIK** » 20 ноя 2009, 23:35

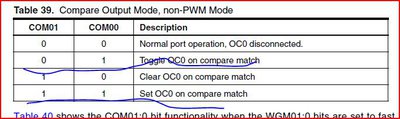

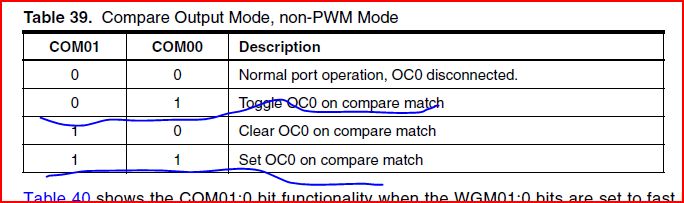

Дык это см рис

**Michael_K** » 20 ноя 2009, 23:45

Код странный...
Что такое out PINB,temp, например?
Зачем cli в начале прерывания?
Зачем sei в конце прерывания?

Вообще, я честно не понял, что он должен делать

Основная ошибка вот в чем: если уж вы отдали ногу таймеру,
то рулить портом (через PORT) вы уже не сможете.
