Не могу разобраться в чём проблема
Взял код (из робовики) управления сервами при помощи 4017 счётчика

Код: Выделить всё • Развернуть

uint16_t servo_position[9] = {3000 //для среднего положения

volatile uint32_t i;


SIGNAL(SIG_OUTPUT_COMPARE1A)
{

   static uint8_t current_servo = 1;


   static uint16_t pause = 40000;


   TCCR1A |= _BV(FOC1A);

   if (current_servo == 9) {
      current_servo = 0;
      OCR1A += pause;
      pause = 40000;
   } else {

      OCR1A += servo_position[current_servo];
      pause -= servo_position[current_servo];
      current_servo++;
   }
}

Переделал все значения под частоту 7.3728
в итоге получилось

Код: Выделить всё • Развернуть

interrupt [TIM3_COMPC] void timer3_compc_isr(void)
{
static char current_servo=1;
static unsigned int pause = 18432;

TCCR3C|=(1<<FOC3C);

        if (current_servo == 9)
        {
         current_servo = 0;
         OCR3C += pause;
         pause = 18432;
        }
        else
        {
         OCR3C+=servo_position[current_servo];
         pause -= servo_position[current_servo];
         current_servo++;
        }
}
servo_position[9]={1382 //среднее положение

Пред делитель счётчика на 8
Серва работает некорректно дергается сдвигается в сторону при заданном среднем
положении
Подскажите где ошибка?

Форму и время сигналов посмотрите в PROTEUS или осцилом

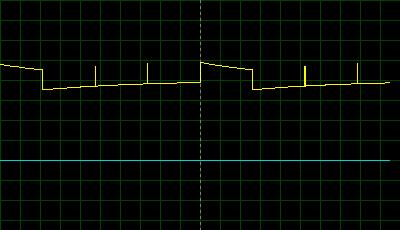

Протеус кажет.
Но как так (1<<FOC3C) бит принудительного сброса?

Добавлено спустя 2 минуты 1 секунду:
Может посмотреть в железе осцилупой? Но чё то боюсь своими кривыми руками лезть...

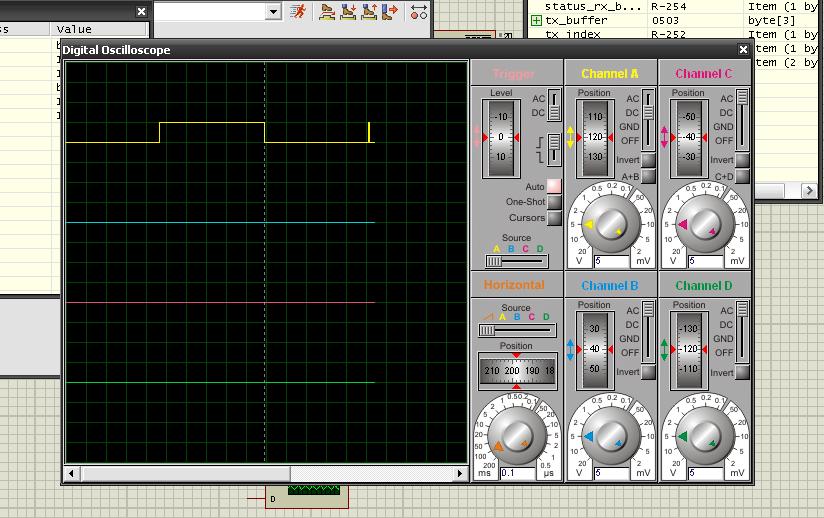

Вот длинющий импульс похоже и колбасит вашу серву.

переключите осцил PROTEUS в режим DC пост. ток и покрупней покажите цену деления по времени укажите.

Счётчик неправильно считает?

Код: Выделить всё • Развернуть

#define OCR3C (*(unsigned int *) 0x82) //прописал сам как 16 битовую переменную может //здесь косяк?
//файл mega128.h
#define OCR3CL (*(unsigned char *) 0x82)
#define OCR3CH (*(unsigned char *) 0x83)

//--------------------------------
TCCR3C|=(1<<FOC3C);

        if (current_servo == 9)
        {
         current_servo = 0;
         OCR3C += pause;
         pause = 18432;
        }
        else
        {
         OCR3C+=servo_position[current_servo];
         pause -= servo_position[current_servo];
         current_servo++;
        }

проект выложить?

Давно пора. Вам нужны импульсы шириной 1500 мкС каждые 20000 мкС а у вас меандр похоже. Время примерное.

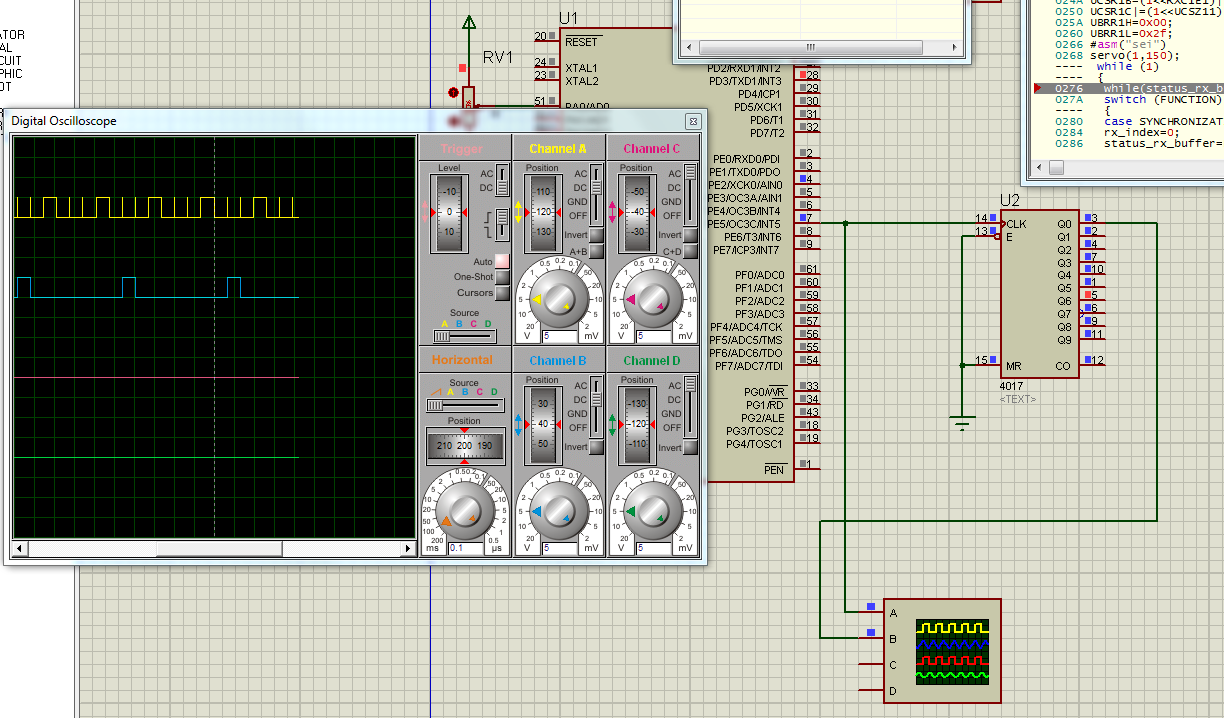

Вот оно.

А где у вас 4017 ?

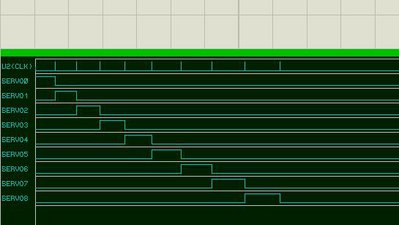

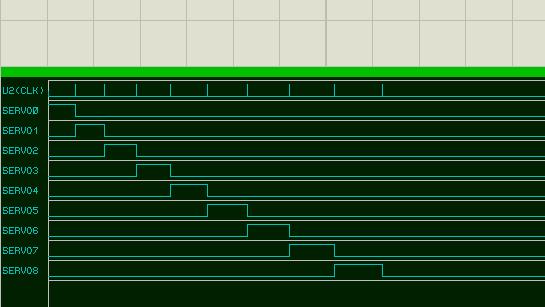

добавил 4017 - servo импульсы стали нормальные, но все слишком долго даже при 8 МГц такта.

Дк выходящий сигнал с мк уже не тот.

Добавлено спустя 1 минуту 27 секунд:

avr123.nm.ru писал(а):А где у вас 4017 ?

добавил 4017 - servo импульсы стали нормальные, но все слишком долго даже при 8 МГц такта.

Пересчитать?

Добавлено спустя 9 минут 31 секунду:

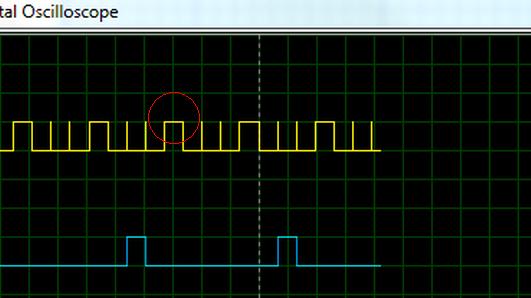

Почему 1 на выходе сразу не сбрасывается(обведено кружком)?
TCCR3C|=(1<<FOC3C); Этот бит в прерывании сразу должен сбрасывать 1 в 0.

Почему то не срабатывает сброс ножки в 0??????

Код: Выделить всё • Развернуть

TCCR3C|=(1<<FOC3C);

потому что CVAVR
сам с таким сталкивался , решение которое нашел - дёргать лапки программно

Korbofos писал(а):Почему то не срабатывает сброс ножки в 0??????

Код: Выделить всё • Развернуть

TCCR3C|=(1<<FOC3C);

Дак в PROTEUS разверните АСМ подстрочник под Си кодом и посмотрите почему.

Asm я незнаю

Значит снова выкладывайте прожект.

Вот.
