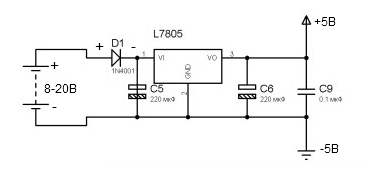

Я новичок. Спаял программатор 5 проводков. Собрал схему
для стабилизированного питания atmega16A-PU . Вставил avr в панельку, подключил питание 9В, Воткнул программатор, не прошивается avreal пишет

Код: Выделить всё

Command:
+mega16 -p1 -n -2 -w D:\lesson1.hex
Can't resync
Reset pin released

Начал проверять всё тестером.
Напряжение на reset не 1,9 как я ожидал а 4,9 вольта. Я припаял всё как на схеме reset к + через резистор 10Ком .
я их заменил на 3 по 3,3 Ком. У меня не получается рассчитать какой нужен резистор для напряжения 1,9В?

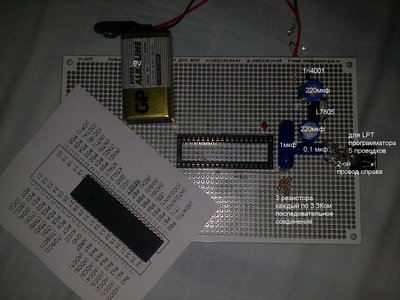

Ещё одно чудо провод которые соединяет miso с 10 пином, Всегда имеет напряжение (от 0,2в до 1,9В). Я отключил программатор, отключил питание (9В), но он всё равно 0,2В! Хотя он всего лишь соединяет 7 ногу мк с usb розеткой на фото 2-ой провод справа. Не знаю что и делать...Уже 5 программ скачал не одна не пришивает . Остаётся только в тысячный раз проверять программатор.
P.S.
Сильно не пинайте

Точно прошивает через "5 проводков" CVAVR - http://www.proavr.narod.ru/07.htm проверяйте схему. Проще ее заново спаять БУКВАЛЬНО проводками в новом месте платы.

Я и CVavr и avreal и ponyprog и winAvr пробовал, и проводки вроде правильно припаяны.

Старанье и труд - все перетрут.

питание то проверяли? там 5в?
Вообще проще питание от USB брать и паять ничего не надо.
5 проводков работает без проблем, только им и пользуюсь. Проверяйте схему.

Питание как в ресторане 5,00 вольт. Питание от USB возьму когда крона разрядится.
А насчёт ресета..почему там 4,9В , а не 1,9?

Ну т.к. ваша схема неизвестна, но черт его знает что там.

А что вообще за цифра такая странная - 1.9? Откуда взялась? 4.9 нормально, отпущенный ресет, его потом программатор к нулю притянет когда надо.

Батарейку понадежней.

( уже всё проверил... спаял новый программатор из того что было (правда без резисторов). Подключаю...ERROR!
Там точно всё правильно подключено. А atmega может накрыться? Она у меня пару раз падала со стола.(

От падений вряд ли. Возможно порт уже убитый у вас. Заводите сигналы на звуковой вход ПК через резистор 30-100 кОм и смотрите в звук. редакторе есть ли они. Максимально снизте частоту такта на SCK

ну да с портом я пару раз игрался... подключал 12 светодиодов из них только 1 почему-то не сгорел хотя на нём резистор был всего на 15 Ом а на остальных 11 светодиодах по 150. Я тестерои проверял выводы на каждом по 3,3 вольта, хотя на иногда проскакивают падения напряжения.

avr123.nm.ru писал(а): Максимально снизте частоту такта на SCK

Можно поподробнее.

Daniil94 писал(а):проверял выводы на каждом по 3,3 вольта,

тогда и МК питайте напругой 3-4 вольта.

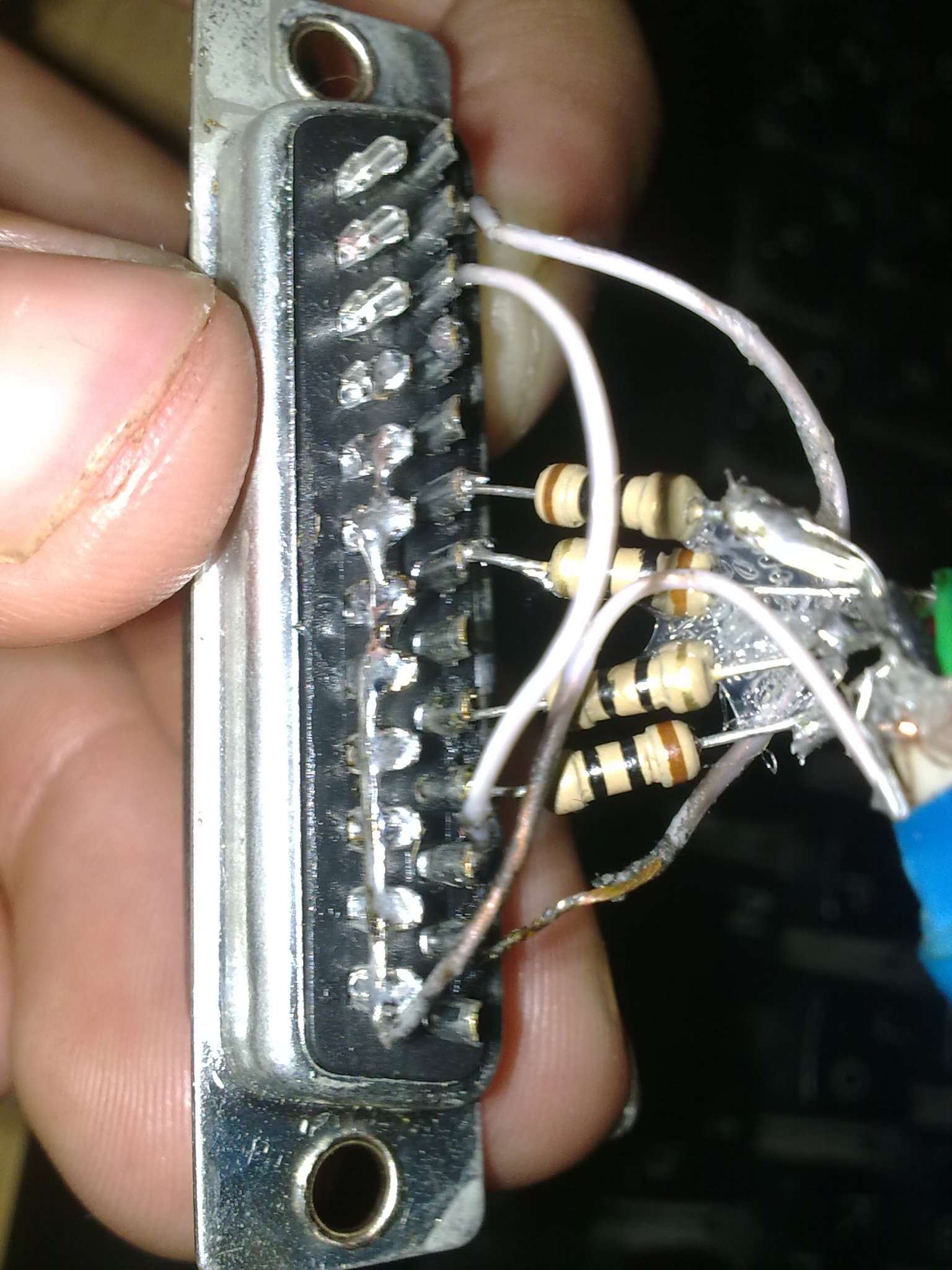

Посмотрите правильно ли я все припаял, а то у меня такое чувство что надо в зеркальном отображении припаять

Добавлено спустя 9 минут 15 секунд:

avr123.nm.ru писал(а): Daniil94 писал(а):проверял выводы на каждом по 3,3 вольта,

тогда и МК питайте напругой 3-4 вольта.

Я проверял на самомой плате...3,3В это через резисторы. на 10 Ом (других не нашлось)

Ужас.
