Вчера вечером наконец выделил полчасика, не могу понять частоту несущей, считаю кол-во пиков на длительности 1мс, получается 37.... ну никак не пойму, должно же быть или 36 или 38. Или я что-то путаю?

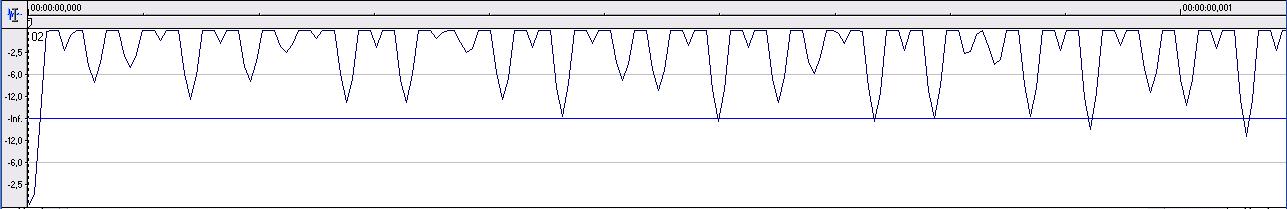

Вот так выглядит взятая обычным ИК-фотодиодом через микрофон несущая:

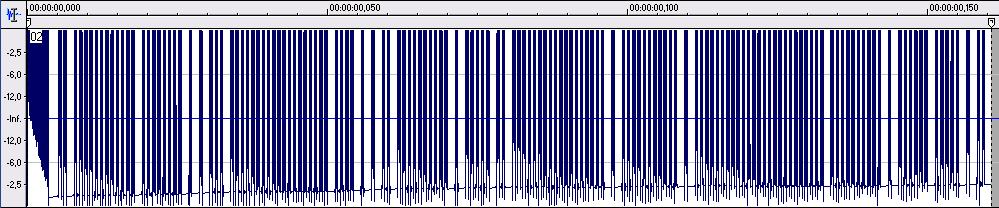

Посылка:


Нигде не могу накопать протокол. Нашел только описание старого вот здесь http://users.telenet.be/davshomepage/panacode.htm, конечно, не то, но принцип, я думаю, не изменился.
Самое неудобное, что пульт при нажатии на любую клавишу отсылает кондиционеру сразу все настройки, т.е. можно взять, спрятать пульт, нажать на выключение кондиционера, потом вытащить его и нажать на увеличение температуры. В результате кондиционер выключится.
Думаю, что вот это все расшифровать не смогу
Но хотя бы просто скопировать посылку на выключение и включение с определенными настройками

у такого кондея переносного беда в том что он воздух на улицу выдувает
создавая тем самым в комнате разрежение небольшое.
сколько выдули в трубу на улицу столько внутрь надо дососать, в комнату подсасывается горячий воздух с улицы, в щели всякие оконные дверные.

про пульт:
меняем один параметр, например температуру, и вычисляем какое место из посылки содержит температуру
и так же для всех параметров.
потом собираем из кусочков нужную нам посылку и рулим

Ну у меня сплит, так что нет такой проблемы

А насчет как собрать команду я понял, для начала просто хочу взять записанную команду и попробовать воспроизвести идентичную ей уже с помощью МК, только вот на несущей застрял ))

Чисто логически: берем МК, тактируем его от внутреннего резонатора (мне удобней всего использовать 1 МГц). Включаем таймер, прерывание, подгоняем частоту таймера под необходимую и уже в прерывании отрабатываем, что нам надо выдавать, так?

там наверняка используется какото стандартный протокол типа RC5
попробуй собрать ИК приёмник комповый и попринимать данные.
