Можно ли использовать начинку Bluetooth мышки для робота?

Все здесь

Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение SMT » 20 фев 2010, 10:17

Купил Bluetooth мышку NeoDrive за 409р. BT 2.0 Подключил - работает со стандартным адаптером. Интересно - можно ли их ее начинки организовать BT канал для UART-а?
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение =DeaD= » 20 фев 2010, 10:19

Скорее всего там HID профиль зашит, а не SPP. Но может быть что-то получится передавать.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение SMT » 20 фев 2010, 10:20

Раскрутил - внутри на основную плату припаяна платка 2х1см с адаптером, вероятно.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение =DeaD= » 20 фев 2010, 10:21

Фотку бы?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение SMT » 20 фев 2010, 10:27

Сейчас сфотаю

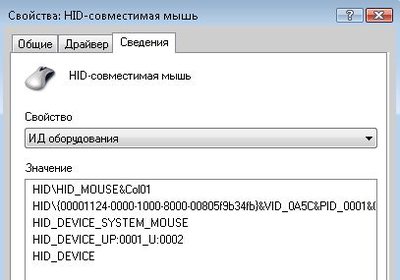

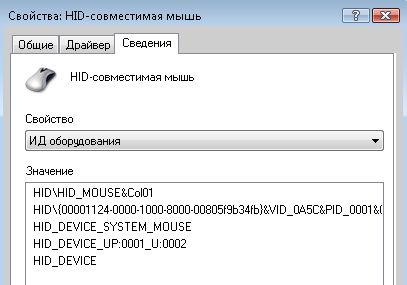

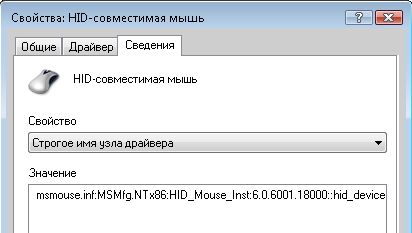

вот так в устройствах описана

SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение =DeaD= » 20 фев 2010, 10:31

ну да, HID-устройство, это другой BT-профиль.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение Duhas » 20 фев 2010, 10:43

есть вероятность что БТ на хид настраивается при инициализации.. фоту модуля в студию!
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение SMT » 20 фев 2010, 10:55

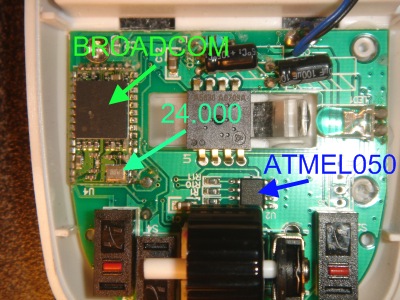

На чипе модуля написано
BROADCOM
BCM2042KEBG
CP0716 P13
819275 Y1

На чипе возле колеса
ATMEL050
24C64N

Покупал в магазине "Р и к"
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение =DeaD= » 20 фев 2010, 11:01

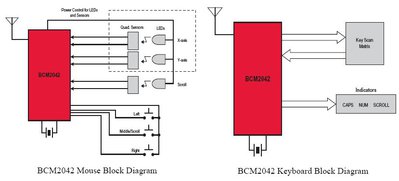

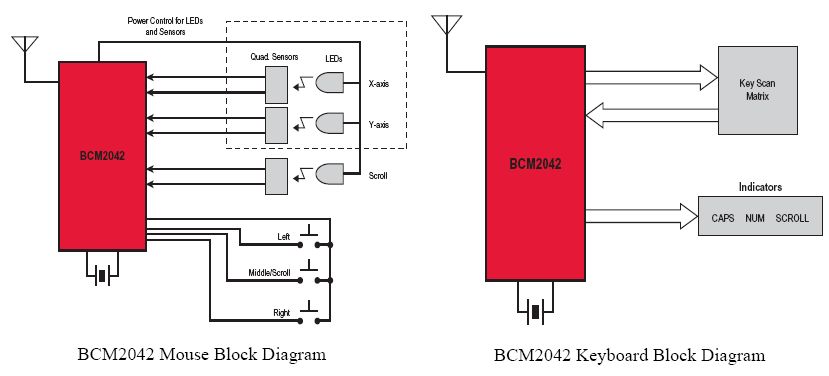

http://www.broadcom.com/products/Blueto ... ns/BCM2042

Добавлено спустя 1 минуту 22 секунды:
PDF
Вложения
BCM2042.pdf
(105.67 КиБ) Скачиваний: 16
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение blindman » 20 фев 2010, 11:35

Там встроенный 8051. 99,9%, что использовано масочное ПЗУ. На нем блютус стэк. Судя по тому, что я читал на http://www.wiihacks.com и wiibrew.org, часть прошивки, отвечающая за функциональность конкретного устройства, подгружается из внешней EEPROM.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение SMT » 20 фев 2010, 12:30

другими словами - не получится? :(
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение blindman » 20 фев 2010, 12:38

Я думаю, что не получится.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение avr123.nm.ru » 20 фев 2010, 16:02

Наверно можно жутко медленный канал связи организовать. Интересно что она в ПК передает, в каком виде передает сигналы с энкодера ?
Есть ли логер какой то для HID устройств чтоб посмотреть что шлет при движении при прокрутке и при кликах.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение Michael_K » 20 фев 2010, 17:22

Мышка-то известно что передает - уже декодированную позицию...
Проблема в том, что, как я понимаю, хочется с компа роботом управлять, а не наоборот.
Теоретически можно использовать хид-клавиатуру - моргать лампочками нум-лок, капслок, скролл
Только чип нужно не из мышки, а из клавы выдрать :)
Последний раз редактировалось Michael_K 20 фев 2010, 18:59, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Можно ли использовать начинку Bluetooth мышки для робота?

Сообщение Angel71 » 20 фев 2010, 17:23

:D та дошло, стёр. :oops: тут по фону мозг выносят
