Всем привет!
Хочу попробывать сделать аля бегущая строка на светодиодах, только чтоб на вентиляторе (типа пропеллер клок, только горизонтально)
http://megaled.ru/3d.php - примерно вот так
Схемка состоит из Тиньки 13 и 5 светодиодов выстроенных столбцом (для начала хватит) Хочу научится выводить не сложный текст.
Насмотрелся видеороликов на ютубе по данной теме и решил погуглить, но чет все время выдает комерческие предложения
Ребят, кому несложно поясните принцип, как все это делается, а еще лучше направте, где почитать про это можно. Желательно, применительно, к бэйсику он в освоении по проще
Может у кого-нибуть код завалялся с коментариями, буду очень благодарен!!!

viewtopic.php?f=11&t=6474 -= Александр =- на велосипедном колесе делал

Спасибо! но в той теме код не обсуждается Я для начала хочу научится непосредственно дерганием ног выводить картинку

Не могу найти схему с описаловом, но разобраться во всем можно и самому. На вращающемся диске установлен флажок, который при вращении диска проходит через щелевую оптопару, она же и является началом отсчета. Скорость вращения двигателя известна, вот и считайте.
Допустим полный оборот пластина с диодами делает за 0,5 сек, значит чтобы вывести слово "HI" нужно вывести следующую комбинацию символов.
1 0 1 0 1 0
1 0 1 0 1 0
1 1 1 0 1 0
1 0 1 0 1 0
1 0 1 0 1 0
Длительность каждого столбца 0,5 / кол-во столбцов.
После прохождения щелевой оптопары все повторяем заново.

спасибо, примерно так себе и представлял
осталось узнать с какой скоростью вращается куллер от компа

Хочу чтоб изображение было не статичным, а как бы, вращалось вокруг оси, регулируя обороты куллера можно будет изменять скорость вращения вокруг оси.

При изменении скорости вращения кулера, изображение не будет двигаться, оно просто будет более устойчивым что ли.

Можно использовать 3х выводной кулер
Вот ссылочка, можно почитать про 3-й вывод (в конце статьи)
http://www.discon.com.ua/article/Ventilyatori/Opisanie-ventilyatorov-Sunon-.html

осталось узнать с какой скоростью вращается куллер от компа

Я когда-то делал такую шнягу.
Исходников, к сожалению, нет.
Делал автоподстройку под скорость:

На базе ставим светодиод, на вращающейся линейке фототарнзистор
(или делаем любой другой датчик оборотов - хоть на герконе, если успевать будет )
Вывод делаем через таймерное прерывание.
При приходе импульса от датчика оборотов, подстраиваем частоту таймерного прерывания
и начинаем выводить строку сначала...

Спасибо ребят за советы!
Есть у меня трех-выводной куллер, но раскурочил уже простой
Про оптопару думал, но у меня ног всего 8, из которых две - питание и один ресет, так что впритык остается 5 ног на 5 светодиодов. Сдвиговые регистры, пока, юзать нехочу (читай неумею), надо сначала так научится, и со временем усложнять конструкцию.
Планирую управлять скоростью вращения через резистор подстроечный.
Хочу чтоб изображение было не статичным, а как бы, вращалось вокруг оси, регулируя обороты куллера можно будет изменять скорость вращения вокруг оси.
Питание хочу передавать через вращающийся трансформатор, уже намотал, осталось только таймер собрать и опробывать.
Если не трудно, кинте ссылочкой, где можно про массивы в Бэйсике почитать

Добрый вечер. Хочу сделать такое же табло. Не могу найти как посчитать обмотки трансформатора для питания вращающейся схемы. Использую обычный компьютерный вентилятор диаметр 8см. Подскажите сколько витков первичной и вторичной обмотки мотать для получения ~9 вольт?
И еще такой вопрос: видел схемы питания первичной обмотки как с обычным ключом, так и с H-мостом, какой вариант лучше использовать?

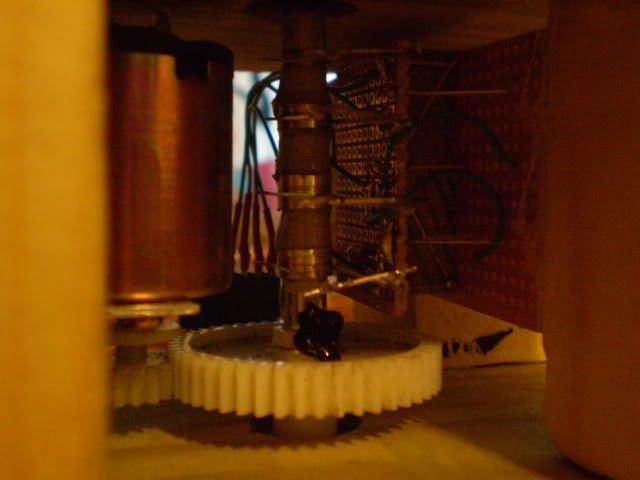

не обязательно трансформатор делать. можно вот так напрямую

Угу. Я так и делал.
А на вращающейся части конденсатор побольше, чтобы при кратковременном пропадании питания не все сразу умирало.

Спасибо, но хочется попробовать трансформатор.

а как механически выполнен ваш трансформатор? на чем мотаете, как там с воздушными зазорами и КЗ витками?

Думаю на картоне намотать, одно кольцо на укороченные лопасти надену, второе побольше по внутренней стенке корпуса вентилятора. между кольцами 1-2 мм, как получиться. если витков не много можно и виток к витку намотать, иначе как получиться. проволока ~0,28 мм, вроде должно хватить.
