схема колонок Genius SP-Q06

Все здесь

схема колонок Genius SP-Q06

Сообщение кулер 23 » 22 сен 2009, 20:10

кто знает покажите плиз :roll: ну осень надо
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: схема колонок Genius SP-Q06

Сообщение yak-40 » 22 сен 2009, 20:15

Примитивные колонки. Внутри одной из них двухканальный усилитель на одной микросхеме с обвязкой и трансформаторный блок питания, в другой - просто динамик.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: схема колонок Genius SP-Q06

Сообщение flyroman » 22 сен 2009, 20:17

тут, это...опыт...))) :beer:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: схема колонок Genius SP-Q06

Сообщение кулер 23 » 22 сен 2009, 20:18

я хочу подключить их не к 220 вольт а к 4 акб
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: схема колонок Genius SP-Q06

Сообщение flyroman » 22 сен 2009, 20:20

как сказал yak-40, так и есть, ткока вот надо знать где микросхема усилителя, как обвязана и где трансформатор, а это уже опыт))) сморишь на название микрухи....и ишешь схему на ней)))

Добавлено спустя 16 секунд:
ну так и задавал бы вопрос

Добавлено спустя 1 минуту 13 секунд:
ищем конденсатор большой после трансформатора и выпрямителя на диодах.....подсоединяем на + и - конденсатора свои аккумуляторы, трансформатор можно и не убирать - останется возможность питать от сети
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: схема колонок Genius SP-Q06

Сообщение yak-40 » 22 сен 2009, 20:20

кулер 23 писал(а): а к 4 акб

???
К 4-х вольтовой акб, или 4-м акб?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: схема колонок Genius SP-Q06

Сообщение flyroman » 22 сен 2009, 20:22

конденсатор где-то 1000 мкФ .....или более или чуть менее...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: схема колонок Genius SP-Q06

Сообщение кулер 23 » 22 сен 2009, 20:24

yak-40 писал(а):
кулер 23 писал(а): а к 4 акб

4-м акб?
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: схема колонок Genius SP-Q06

Сообщение yak-40 » 22 сен 2009, 20:27

Значит 4 х 1,2 = 4,8 вольт.
Наверное маловато. Обычно там где то 9-12 вольт. Работать будет но не на полную мощность.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: схема колонок Genius SP-Q06

Сообщение flyroman » 22 сен 2009, 20:30

абсолютно верно.
ни че ...я и от мобильного питал 3.7 в....нормально....поют...на природе хватало...целых 2-3 часа пело....

Добавлено спустя 1 минуту 37 секунд:
yak-40 писал(а):Значит 4 х 1,2

кст ати афтар написал 4 !АКБ! )))
1.2 - это не АКБ, это аккумулятор, так что не путайте, напомню АКБ - эт набор аккумов..

Добавлено спустя 37 секунд:
он может быть и 12 и 9...и .т.п
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: схема колонок Genius SP-Q06

Сообщение кулер 23 » 22 сен 2009, 20:31

нормально все будет)))
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: схема колонок Genius SP-Q06

Сообщение yak-40 » 22 сен 2009, 20:36

flyroman писал(а): АКБ - эт набор аккумов..

Точнее батарея аккумуляторов :)
Да вряд-ли автор будет соединять последовательно четыре батареи по 12 вольт :D
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: схема колонок Genius SP-Q06

Сообщение flyroman » 22 сен 2009, 20:37

))))) :beer:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: схема колонок Genius SP-Q06

Сообщение кулер 23 » 22 сен 2009, 20:38

я понел как подключать выпаевать диоды и подключать + и - соблюдая полярность к кондетсатору!

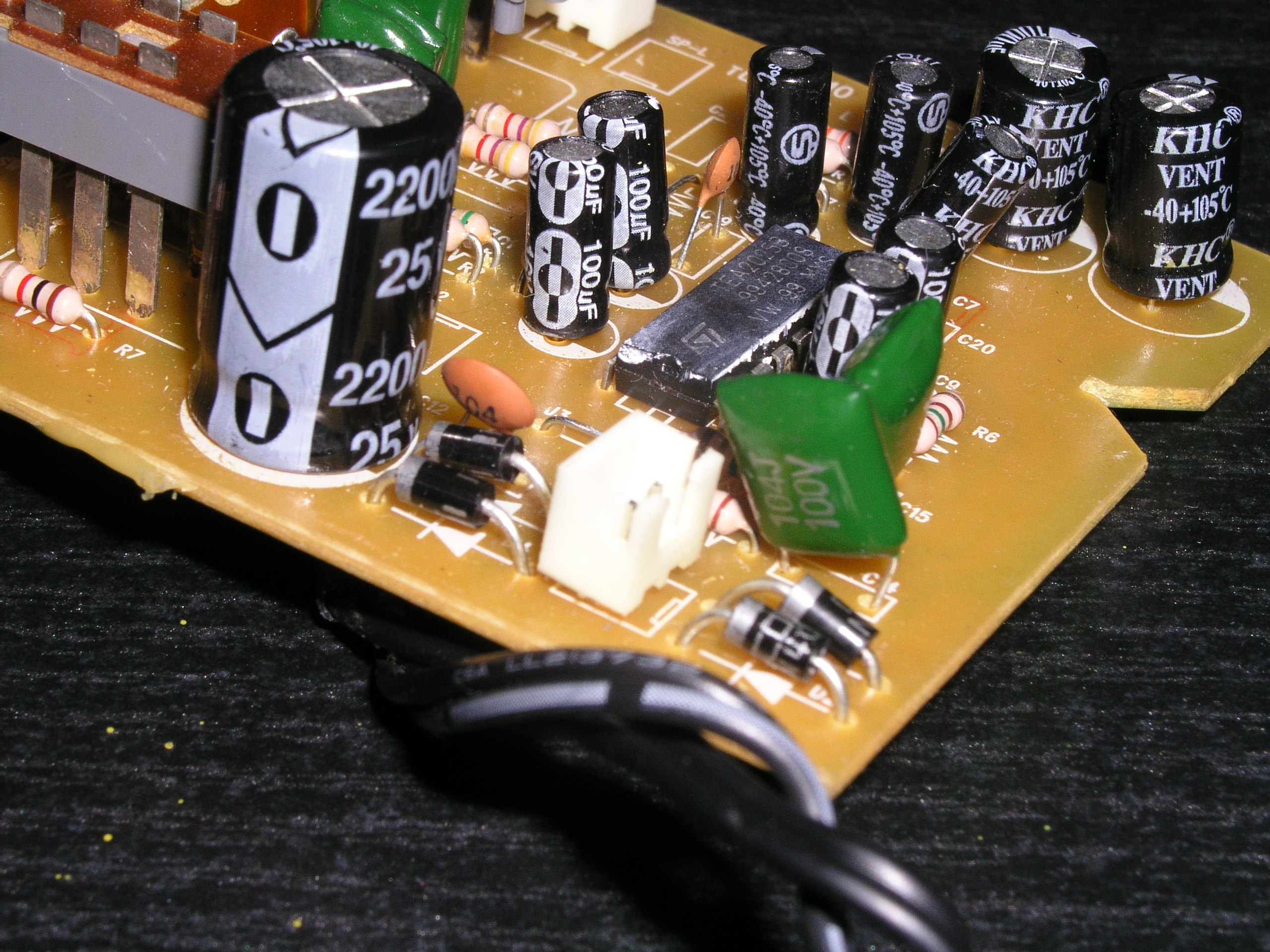

на фото разьем от трансформатора а рядом кондер к которому и надо припаевать + и - диоды выпаевать за место них ни чего не ставить
Вложения
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: схема колонок Genius SP-Q06

Сообщение yak-40 » 22 сен 2009, 20:40

Правильно понял)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
