**Master** » 02 июл 2009, 16:37

а зачем?

Ну это, как в анекдоте

Доктор дайте мне таблеток от жадности, и побольше, побольше.

**Master** » 03 июл 2009, 00:23

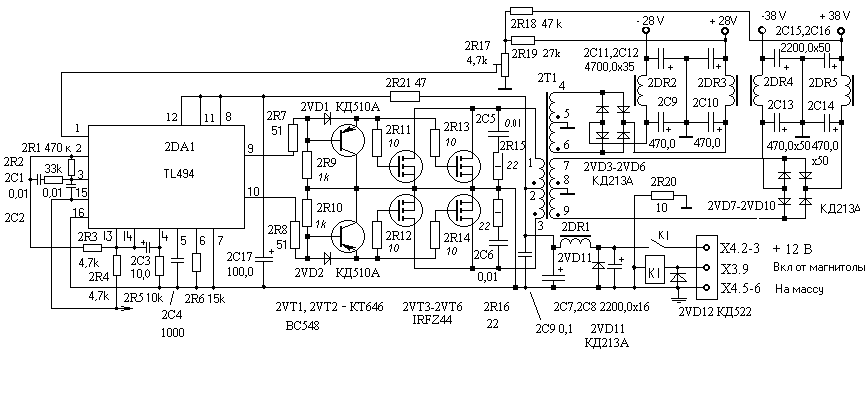

А зачем в преобразователе напряжения 12В в +-40В стоит параллельно обмоткам RC цепочка (на первом рисунке обведено красным), меня смущает очень сильный нагрев резисторов, они реально воняют паленой изоляцией. Причем в нете есть схемы где этой цепочки вообще нету (рисунок 2 и 3).

**SERGEY_M** » 03 июл 2009, 09:57

Эти цепочки принимают на себя часть энергии выбросов, которые образуются в момент переключения транзисторов
их можно убрать, но тогда выбросы будут гасить обратные диоды полевиков (они имеют свойство стабилитрона)
правда эти цепочки будут "греться" даже если выбросов нет...

нужно аккуратно и грамотно мотать транс, чтобы индуктивность рассеяния тр-ра была минимальной :wink:

тогда и выбросов практически не будет и цепочка не понадобится...

Добавлено спустя 12 минут 48 секунд:
вот, почитай на досуге

http://www.kodges.ru/18796-silovaja-jelektronika-dlja-ljubitelejj-i.html

**MiBBiM** » 09 июл 2009, 21:26

Snable писал(а):Да, придирка, причем обоснованная, потому что трудно разобраться в уравнениях, когда перепутаны обозначения

ну уж звиняйте, за что купил, за то и продаю :pardon:

именно для этого я подробнейшим образом написал уравнения волн.
тем не менее сути это не меняет - синфазность прихода сигналов зависит от их частоты.

Snable писал(а):Кстати, как буквы греческого алфавита вставлять?

$LaTeX: \varphi$

Код: Выделить всё • Развернуть

[tex]\varphi[/tex]

и вот краткое введение (классная статья, можно сказать справочник)

**Master** » 10 июл 2009, 22:02

Блин ну че за невезуха
Собрал усилитель MF1 не работает. http://datagor.ru/blogs/puntus/page,1,1 ... j-oos.html
На 9, 10 ноге 0,7 вольта, если джампер переключить то 0 В.
Питание +-29,1 (одинаковое), питаю через преобразователь от предыдущего усилка.

**Duhas** » 11 июл 2009, 09:21

проверить нет ли соплей... и положив на стабилитрон и резюк просто присоединить средний вывод колодки джампера к +29... если кондеры позволяют.... если нет то подать туда относительно земли 5-10 вольт....5 уже должно хватить...

+ померь напряжение на стабилитроне.... мне что-то кажется что 10к в цепи стабилитрона слишком много....

**Master** » 11 июл 2009, 11:40

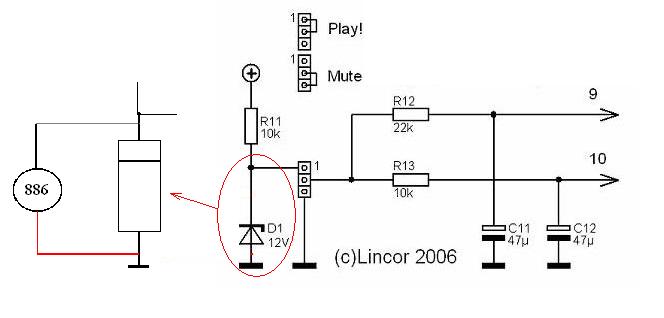

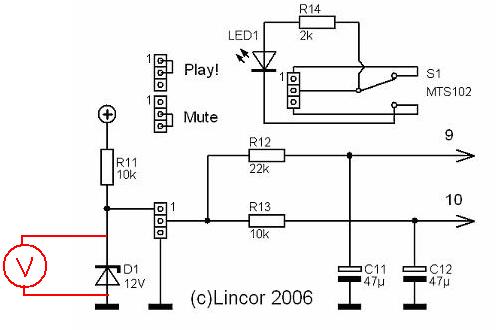

Стабилитрон меня тоже очень смущает, а как на нем померить напряжение (как на рисунке)?
И его работа мне не совсем понятна, он же не пропускает ток в таком направлении как он щас включен.

Добавлено спустя 11 минут 10 секунд:
Походу может вот так переделать и все, такое решение на схеме предыдущего усилителя который я делал.

**Duhas** » 11 июл 2009, 12:35

проверить именна так как на рисунке... ток он ка крас так и пропускает.. стабилитрон ето диод работающий в режиме пробоя...

если кондеры выдержат напругу то мона как на первом рисунке..

**Master** » 11 июл 2009, 13:04

Кондеры 50В должны выдержать

Ушел проверять, если до вечера не вернусь... ждите подольше.

Добавлено спустя 22 минуты 57 секунд:
На стабилитроне 0,7 В.

**Duhas** » 11 июл 2009, 13:06

а ты его той стороной включил? ))) может он у тебя как диод работает?

**Master** » 11 июл 2009, 23:03

эээээээ, ну у меня вообще была такая мысль, я вот его прозвонил как на рисунке в одну сторону не звонится, а в другую 886 ом (кажется) и подключил.

**Duhas** » 12 июл 2009, 08:32

а ето точно стабилитрон у тебя ? ))) пробовалбез него просто к + подключать?

**Master** » 12 июл 2009, 11:45

Без него все работает

Может попробовать перевернуть его? Ну стабилитрон всмысле.

**Duhas** » 12 июл 2009, 12:01

ну попробуй... при 10к резюке ничего плохого не случится...

**Master** » 12 июл 2009, 12:30

Так и есть стабилитрон не так воткнул. Тока не пойму почему так.

Добавлено спустя 44 секунды:
Блииииииин, все правильно земляная дорожка соседняя :oops:

Duhas, спасибо тебе что ты есть :friends:
