Сообщение Fayras » 02 янв 2014, 11:03

Вопрос не совсем робототехнический, решил сюда запостить.. :pardon:

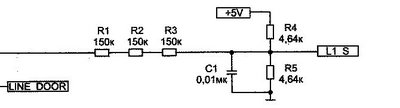

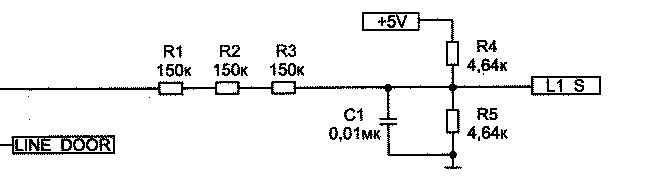

Народ помогите разобраться как работает схемка

на вход цепочки резисторов поступает или не поступает 220в от датчика (простое замыкание\размыкание), L1 S - на вход микроконтроллера от моторола. Задача микроконтроллера определять замыкание-размыкание. Мне не понятно как реализована обработка этого сигнала в мк - на входе мк будет синус? Далее стандартный компаратор или что-то более специфичное?
Fayras

Сообщения: 118
Зарегистрирован: 15 дек 2010, 16:43
Откуда: Тверь
прог. языки: С++

Re: Вопрос

Сообщение elmot » 02 янв 2014, 11:37

ну и ахтунг-схема... По жизни это делитель 1:200 + RС фильтр. Толи помехи чистить, толи дребезг контакта замазывать. Дальше м.б. даже простой цифровой вход с гистерезисом, либо компаратор, либо АЦП.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Вопрос

Сообщение Fayras » 02 янв 2014, 12:02

погуглил даташит на моторолку, синус поступает на ацп.. т.е. дальше это все программно обрабатывается?

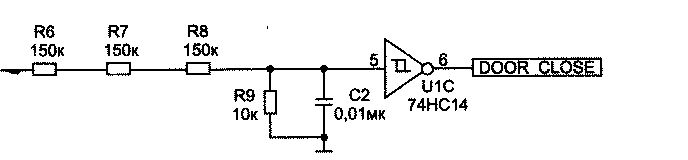

таких схемок используется штук 5, плюс такого вида тоже штук 5

с которых сигнал (50гц ??) идет на цифровые пины и ацп...
Я видимо не могу поверить, что все это обрабатывается программно, когда можно было легким изменением схемы сделать удобоваримый цифровой выход с датчиков. Или я чтото не так понимаю? или в этом есть какойто особый резон?

PS. Схема из стиралки Занусси
Fayras

Сообщения: 118
Зарегистрирован: 15 дек 2010, 16:43
Откуда: Тверь
прог. языки: С++

Re: Вопрос

Сообщение elmot » 02 янв 2014, 12:08

экономия, мать ее
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Вопрос

Сообщение Duhas » 02 янв 2014, 15:04

Учитывая что используются дискретные и аналоговые входы - значит все не так просто как можетказаться
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
