Сообщение pashteet » 28 авг 2013, 14:59

Ребят, помогите со схемой, плиз. Нужно сделать светофор, на обычном аналоговом мультивибраторе

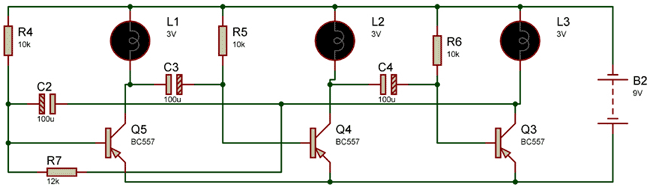

Нашел вот такую простейшую схему



Помогите пожалуйста с номиналами и типами транзисторов, вместо ламп будут светодиоды, мощность около 1-5Вт, напряжение 12В

Нужно чтоб каждая лампочка по очереди загоралась примерно на 1 секунду, можно больше

Буду очень признателен, если подскажете! Схемку мне нужно собрать сегодня :beer:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Светофор

Сообщение Aseris » 28 авг 2013, 16:24

Меняй смело лампы на кусок -резистор-светодиод- , надеюсь закон ома знаеш? чтобы резисто посчитать? резистор тож по ватам текущим через него смотреть... но както при 5 ватах на диоде ет будет многовато ... 5Ват/3Вольт=1,7А (12-3)*1,7=17ват рассеивакмой мощьности на резисторе както дофига выходит... я б брал несколько 1 ватных последовательно, но тип диода в студию. ибо 1-5 ват ет слишком широко. Напр 3 диода с падением на нем 3 вольт = нам к ним нужен резистор
3ват/(12-3*3)вольт=1А 3В/1А=3 ом х 1 ват лучше взять 2 ватный.
Вобщем както так падение на диоде взято с потолка :crazy:

А времязадающий тут конденсатор восновном... подбор методом тыка :D
Транзисторы что стоят подойдут. резисторы что на схеме тоже можно нетрогать. можно 0805 или 0603 спокойно юзать
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Светофор

Сообщение Madf » 28 авг 2013, 16:39

только надо учитывать, что лампы тут как низкоомный резистор используются и если менять на светодиоды (через резистор), то придется пересчитывать ёмкости и ещё резисторы
думаю всё это можно методом научного тыка подобрать :D
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Светофор

Сообщение pashteet » 28 авг 2013, 21:14

Парни, светодиодные лампочки готовые, в них 60 светодиодов 3528 и соответственно резисторы, заявленная мощность 1Вт. 20мА*9В=0,18Вт мощность одной тройки светодиодов, для всей лампы 20*0,18Вт=3,6Вт Примерно так я понимаю....

Мне самое главное какие выбрать транзисторы чтоб потянули по току, и какие номиналы рассыпухи взять

Добавлено спустя 2 часа 5 минут 40 секунд:
Транзисторы КТ 3102А не подойдут?

не могу разобраться, все спаял на кт3102, транзистиоры греются адски и лампы мигают как стробоскоп))))

Номиналы резисторов те же, конденсаторы 100мкФ 16В
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Светофор

Сообщение Angel71 » 28 авг 2013, 21:21

pashteet, плохо, что греются :) лучше бы сразу сгорели. шучую. они же биполярные, возьми мосфеты. корпусов, хоть очень мелких полно. по цене они давно очень недорогие. есть в одном корпусе по два (2p, 2n, pn).
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светофор

Сообщение pashteet » 28 авг 2013, 21:29

лучше конкретные маркировки скажи, мне все в ДИП корпусах нужно, все будет навесным монтажем
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Светофор

Сообщение Dmitry__ » 28 авг 2013, 21:57

R7 лишний.
Схема убитая. Да и не светофор это. Тебе это для чего вообще?

Добавлено спустя 12 минут 59 секунд:
Схема еще бредовая тем, что токи заряда конденсатора протекают через базу транзистора, надо ограничивать его: в каждую базу транзистора поставить последовательно резистор около 500 ом. Да и от отрицательного напряжения на базе надо спасаться (если схема больше 10 вольт питается) диодом параллельно база-эмиттер в обратной полярности.
Тут про защиту есть:
http://ru.wikipedia.org/wiki/%D0%9C%D1% ... 0%BE%D1%80

Выкинь схему. Переходи или на логику или на микроконтроллеры...
Делай так:
взял тута:
http://performance.pp.ua/shema-svetodio ... galki.html
Но это все не светофоры, светофор надо делать на контроллере :)

Добавлено спустя 6 минут 51 секунду:
щаз модно вот так делать :)

http://cxem.net/mc/mc161.php
Или так :)
http://yandex.ru/yandsearch?text=%D0%A1 ... y2313&lr=2
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светофор

Сообщение Romeo » 29 авг 2013, 00:59

Dmitry__ писал(а):щаз модно вот так делать :)

http://cxem.net/mc/mc161.php
Или так :)
http://yandex.ru/yandsearch?text=%D0%A1 ... y2313&lr=2

+1
Пользуй контроллер и не заморачивайся. Я в своё время послушался "умных дяденек" и не жалею :)
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Светофор

Сообщение Frost » 13 янв 2014, 13:21

Romeo писал(а):Пользуй контроллер и не заморачивайся. Я в своё время послушался "умных дяденек" и не жалею :)

А никто не подскажет, в каком направлении поискать умных дяденек, чтобы решить задачу посложнее, - с двумя группами "взрослых" детских светофоров? Может кому попадалось решение подобного?
Две группы по четыре светофора, с доп. секциями (пешеходные тоже требуются). Питание каждого светофора - автономное (проводов между ними не должно быть), синхронизированы должны быть в группе (на перекрёстке). Возможность изменения алгоритма работы каждой группы из одной точки (нетбук, планшет).

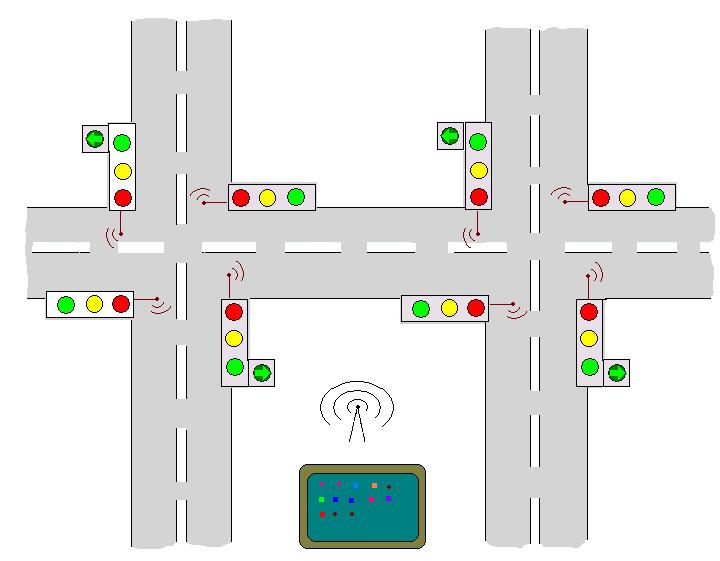

Вот такое поле, примерно:
Аватара пользователя
Frost

Сообщения: 6
Зарегистрирован: 12 янв 2014, 18:01

Re: Светофор

Сообщение elmot » 13 янв 2014, 16:36

вайфай на роутерах(по дешевому роутеру на светофор) или zigbee просятся. На роутерах я бы за пару дней сделал.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Светофор

Сообщение Angel71 » 13 янв 2014, 17:52

можно на вайфай роутерах, на микроконтроллерах + беспроводны приёмо-передатчиках (сюда же ик,...), на приёмо-передатчиках со встроенными микроконтроллерами. :) вариантов на самом деле много, только вы бы подетальней задачу описали (размеры, расстояния, что там за лампы или светодиоды будут,...) + какие мк программировать умеете или на каких языках программировать умеете, как с навыками пайки и т.д.
пока как вариант могу предложить использовать "arduino pro mini 328" и для связи модули на nrf24l01. к компьютеру одна из ардуин подключается через юсб-уарт переходник. хотя вместо pro mini неё можно взять, допустим "arduino uno r3". 10 комплектов ардуинок мини и модулей с нрф24 по цене могут выйти как 1-3 недорогих роутера (есть с ценниками в 6-10$, но это потом, может быть - пока о них рано).
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светофор

Сообщение Dmitry__ » 13 янв 2014, 20:50

А я бы на irda делал. 0.5 ватт инфракрасник - пипец как много, будет из-за угла работать. У меня в квартире все выключатели света с диммерами. В спальне на диммер запрограммирован пульт от аплевского компа. Так вот, в комнате не найти место, из которого не работал бы выключатель, все без прямой видимости. Только из под одеяла не берет :)
А еще можно посмотреть на работу беспроводных наушников на ирда, тож не плохо работают.
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светофор

Сообщение Angel71 » 13 янв 2014, 20:56

яж чего про уточнения и заикался - может tc на улице нужно или там расстояния приличные, по картинке же ничего этого не понятно.
Dmitry__, ох как же порывает попробовать подсадить тебя на nrf24le1. может при следующем заказе попросить штучек 5 тебе отправить? :oops: :D они такие маленькие, стока плюшек, даже 8051 внутрях есть... правда ценны на модули немного кусается, ну то не большая проблема.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светофор

Сообщение Dmitry__ » 13 янв 2014, 22:47

Angel71 писал(а):Dmitry__, ох как же порывает попробовать подсадить тебя на nrf24le1.

Не надо меня подсаживать, я и так наркоман по самое не балуйся :)
nrf-ок я накупил (правда без 8051). Но подсел на терровские трансиверы на msp430, те которые как в часах тексовских. Из своей практики точно скажу: трансиверы без микроконтроллера - ну его в сад, наелся ксемиксов xe1203/xe1205. nrf24le1 - интересная штука, но у меня уже все прополото и окучено :)
Нужен очень весомый аргумент, чтоб начинать залезать на nrf + 8051
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светофор

Сообщение Frost » 13 янв 2014, 23:09

Респект всем откликнувшимся! (Чёт не нашёл "спасибов", - чуть жалобу не отправил :) )
Стойки со светофорами планируется использовать как в помещении, так и под открытым небом, поэтому от проводов и ИК пришлось отказаться. Вариант с Ардуино оченама располагает по многим причинам. Но, - "засада": с паяльником, с аналоговой электроникой я "на ты" много (аж страшно!) лет, а вот "музыку нулей и единиц" не слышу. Не то чтобы совсем "глухой", но - не композитор, увы.
Собств. затея появилась после поисков чего-либо подобного в продаже, или уже кем-то решённого в комплексе. Пока что обнаружилось, что это нужно только мне. По этому благостно расположен к своим фин. затратам, соавторству, ну и к халявным подсказкам, конечно :)
отправляюсь переносить задачу из нейронов в пиксели.
