Простейший таймер отсрочки запуска стиралки.

Все здесь

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение legion » 02 окт 2012, 15:12

Соик и смд 1206 паяются легко даже гвоздем или обрезком арматуры. =)
Нет, правда, оно на самом деле значительно легче, чем кажется. Отпаивать чуть сложнее, но тоже можно.

Ньюансы:
1) понадобится программатор. Если есть ком или лпт на компе, то он собирается из пяти проводков и десятка деталей. Если нет, то надо разжиться ЮСБ программатором.
2) на плате надо будет развести 4 контакта для внутрисхемного программирования. Это чтобы программировать, не доставая МК из платы. Но тут не будет проблем - вывод на кнопку и светодиоды отлично уживутся с выводами программатора.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение Kitam1n » 02 окт 2012, 16:14

legion писал(а):Ньюансы:
1) понадобится программатор. Если есть ком или лпт на компе, то он собирается из пяти проводков и десятка деталей. Если нет, то надо разжиться ЮСБ программатором.
2) на плате надо будет развести 4 контакта для внутрисхемного программирования. Это чтобы программировать, не доставая МК из платы. Но тут не будет проблем - вывод на кнопку и светодиоды отлично уживутся с выводами программатора.


Есть опыт программирования Arduino Uno и паяния, давно изучаю теорию программирования Мег через самодельный программатор, те же 5 проводов. Имеется Мега16 в дип40, ни разу ни юзаная.
Короче потихоньку пытаюсь слезть с Ардуиновской иглы, пока только в теории.
Поэтому меня больше волнует фактическая обвязка МК, совсем немного сам программатор и процесс программирования, а больше всего сама прошивка для МК. В голове то уже набросан скетч для Ардуины, но то не Ардуина...
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение dccharacter » 02 окт 2012, 16:16

можно аттайни прогать в ардуино-среде. если по-английски читаешь, поищи в инете.

Добавлено спустя 25 секунд:
http://robocraft.ru/blog/arduino/612.html
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение Kitam1n » 02 окт 2012, 17:10

dccharacter писал(а):можно аттайни прогать в ардуино-среде


Говорю же
Kitam1n писал(а):пытаюсь слезть с Ардуиновской иглы


Злые вы, уйду я от вас. :cry: :sorry:
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение elmot » 02 окт 2012, 17:12

сверлить нада. smd проще.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение Angel71 » 02 окт 2012, 19:47

:D так сотри в этой ардуино прошивку и пиши на си, в чём загвоздка?
Аватара пользователя
Angel71

Сообщения: 10599
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение legion » 02 окт 2012, 20:56

Он с железной ардуиновой иглы слезть тоже хочет, наверное. Приятно же использовать МК за 30 руб.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение elmot » 02 окт 2012, 21:08

если с иглы, бери стм8:)
безо всяких игл.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение Kitam1n » 02 окт 2012, 22:10

elmot писал(а):сверлить нада. smd проще.


эт да :(

legion писал(а):Он с железной ардуиновой иглы слезть тоже хочет, наверное. Приятно же использовать МК за 30 руб.


Ага. Только у нас че то не 30 а 60-140р

elmot писал(а):если с иглы, бери стм8:)
безо всяких игл.


Без игл - это да :)
Смотрю я на стм8 и внешне по-моему шило на мыло с ардуино.
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение elmot » 02 окт 2012, 22:18

Без игл - это да :)
Смотрю я на стм8 и внешне по-моему шило на мыло с ардуино.


По большому счету так и есть. Тока stm8 обычно чуть круче. И в программаторе проводков меньше.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение legion » 02 окт 2012, 22:46

Да ладно, даже у нас тини за 30, в Москве еще чуть дешевле будет.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение Kitam1n » 03 окт 2012, 08:57

legion писал(а):Да ладно, даже у нас тини за 30, в Москве еще чуть дешевле будет.


Не могу спорить, я не знаю какую именно Тини смотреть, вот например:

У МКПочтой:
ATtiny13A-SU 40 рублей ! SOIC-8
ATtiny13A-PU 40 рублей ! DIP-8

В платане:
http://www.platan.ru/cgi-bin/qwery_i.pl ... tiny13A-PU

А вообще не суть важно.
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение legion » 03 окт 2012, 12:01

В платане: http://www.platan.ru/cgi-bin/qwery.pl/i ... &group=101
Еще один плюс поверхностных компонентов: они, как правило, дешевле.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение Kitam1n » 04 окт 2012, 12:41

Слушайте, в стиралках тоже ведь МК? И тоже питание 5в? Найти эти 5в и питать спокойно свою МК с отсрочкой запуска? Вывести только аккуратную кнопку со встроенным светодиодом...
Сколько раз нажал столько и раз светодиод проморгал, столько и часов отсрочки.
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Простейший таймер отсрочки запуска стиралки.

Сообщение Kitam1n » 04 окт 2012, 21:48

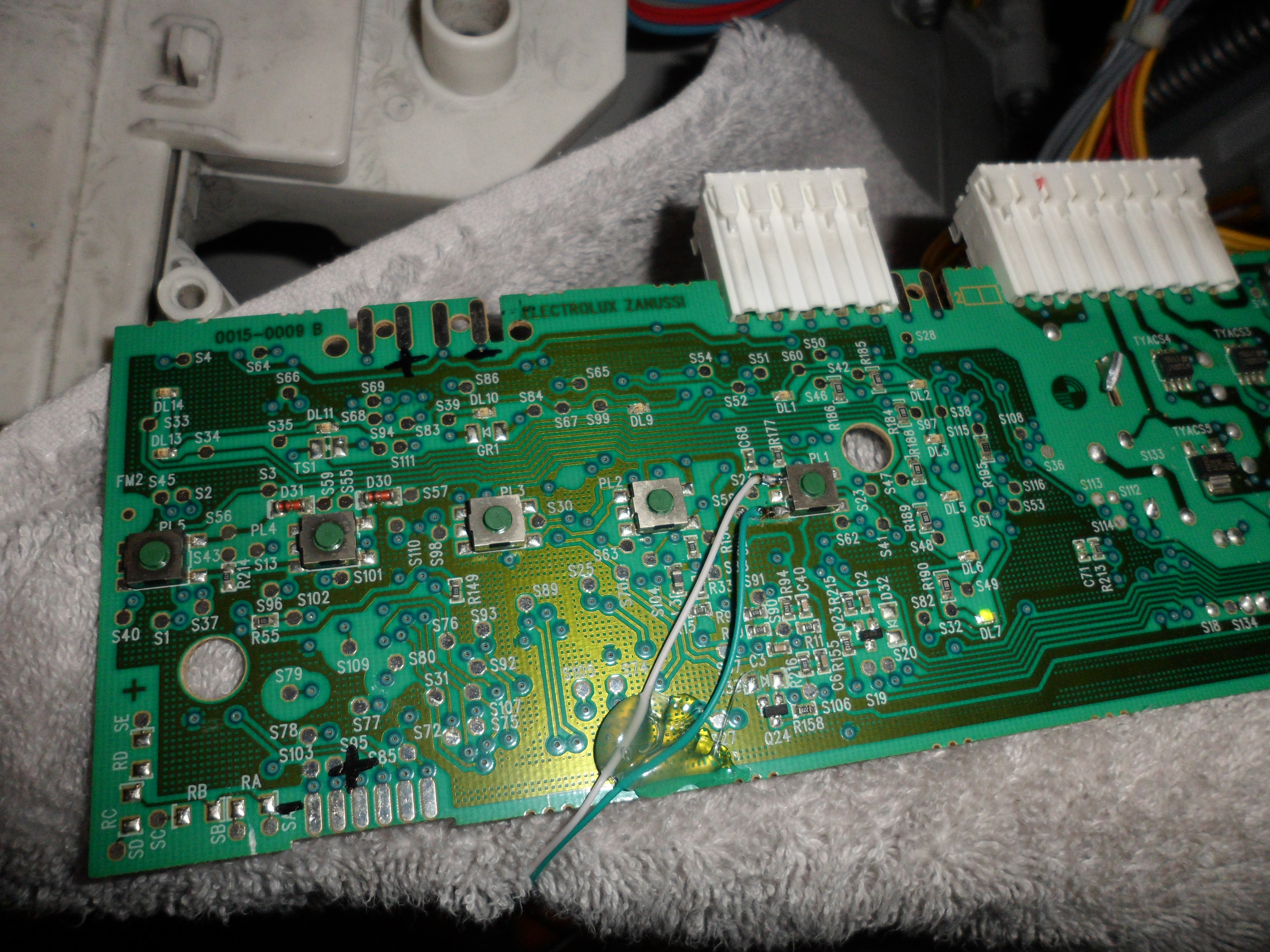

Залез опять в стиралку, подпаялся к кнопке START и вывел провода. Нашел стабильные 5 вольт, которые появляются сразу после включения стиралки и не исчезают до выключения.
Как думаете нормально от них запитать МК?
Вложения
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад
