Температурный коэффициент сопротивления

Сообщение Kitam1n » 31 июл 2012, 16:03

Всем привет.

Нужен ликбез, помогите растолковать.
Имеется керамический резистор 10W х 12 Ом. Как мне рассчитать как изменится его сопротивление при нагреве допустим с 20 до 60 градусов? И существенно ли это изменение вообще?
Температурный коэффициент сопротивления (ТКС) определяет относительное изменение величины сопротивления резистора при изменении температуры окружающей среды на 1 °


В ДС указано:
Resistance Temp. Coeff. : -30°C~150°C - ± 200PPM / °C

Что такое 200PPM? Или это не тот параметр который вообще мне нужен?

ДС: http://www.quartz1.com/price/PIC/480N0250000.pdf

Есть некое оборудование у которого наружу выведен этот резистор. Он греется так что пальцы не удержать. Само оборудование в последнее время начало дурить.
Я купил новый такой же и поставил - ничего не изменилось.
Тогда я поставил их оба параллельно (получилось 20W х 6 Ом) - оборудование стало работать практически идеально.
Прежде чем покупать другой резистор на другое сопротивление и другую мощность, а стоят они заразы много и одной штукой может все не ограничиться, хочу разобраться в чем дело, то ли улучшения произошли из за того что я уменьшил сопротивление, то ли потому что увеличилась мощность, нагрев уменьшился и сопротивление стало стабильнее, теперь рука терпит.

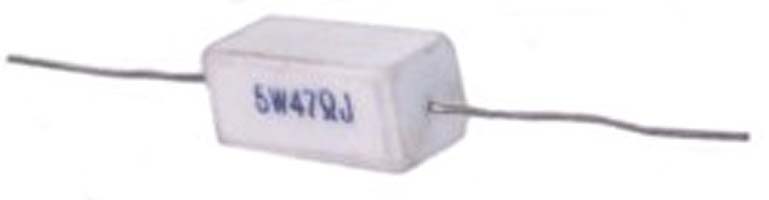

Резистор типа такого:
Вложения
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Температурный коэффициент сопротивления

Сообщение Kitam1n » 01 авг 2012, 09:50

Никто не знает или вопрос слишком сложный?
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Температурный коэффициент сопротивления

Сообщение Zeus » 01 авг 2012, 10:00

подожди немножко - просто еще мало кто проснулся - это те на аська...
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 862
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Температурный коэффициент сопротивления

Сообщение boez » 01 авг 2012, 10:51

Kitam1n писал(а):Resistance Temp. Coeff. : -30°C~150°C - ± 200PPM / °C

Что такое 200PPM? Или это не тот параметр который вообще мне нужен?


Тот. ppm = parts per million. Т.е. при изменении на 1 градус сопротивление поменяется на указанное кол-во миллионных долей от номинала. Знак +- говорит о том. что хрен угадаешь в какую сторону, в т.ч. может и не поменяться вообще :)

Естественно, в твоем случае ТКС ни при чем, его влияние - мизер. Ты уменьшил сопротивление вдвое, да еще и увеличил вдвое допустимую рассеиваемую мощность, понятное дело резистору полегчало. Тут весь вопрос - куда это сопротивление в данном устройстве подключено и что делает, как на него влияет. Возможно, теперь больше рассеивается где-то внутри устройства :)
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Температурный коэффициент сопротивления

Сообщение Kitam1n » 01 авг 2012, 11:22

Спасибо!
У меня стойкое ощущение, проверенное долгим опытным путем, что при нагреве этого резистора аппарат начинает дурить. Сейчас когда я увеличил мощность в двое "дурение" стало проявляться позже и реже. Но если нагрев не влияет на характеристики резистора то мне не понятно положительное изменение после увеличения мощности.
Насколько я понял это сопротивление является нагрузочным и стоит в разрыв с соленоидом. Т.к. соленоид имеет собственное сопротивление всего в несколько Ом (информация разниться но что-то около 1,5-3 Ом).

boez писал(а):Возможно, теперь больше рассеивается где-то внутри устройства :)

Я так понимаю теперь больше греется сам соленоид?
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Температурный коэффициент сопротивления

Сообщение legion » 01 авг 2012, 11:48

Соленоид больше греется и развивает большее усилие, больше греется ключ соленоида, больше нагрузка на источник питания соленоида.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Температурный коэффициент сопротивления

Сообщение к561ЛА7 » 05 авг 2012, 21:44

померяй ток при холодном и горячем
Ваш IP-адрес 85.140.5.459 был внесён в черный список и заблокирован. Для получения дополнительной информации перейдите по ссылке http://www.spamhaus.org/query/bl?ip=85.140.5.459.
Аватара пользователя
к561ЛА7

Сообщения: 404
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: Температурный коэффициент сопротивления

Сообщение Kitam1n » 06 авг 2012, 09:08

Померю, что дальше?
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Температурный коэффициент сопротивления

Сообщение к561ЛА7 » 06 авг 2012, 23:05

ну незнаю... напиши, будем думать....
Ваш IP-адрес 85.140.5.459 был внесён в черный список и заблокирован. Для получения дополнительной информации перейдите по ссылке http://www.spamhaus.org/query/bl?ip=85.140.5.459.
Аватара пользователя
к561ЛА7

Сообщения: 404
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола
