ARM + WiFi в формате SD карты

Все здесь

ARM + WiFi в формате SD карты

Сообщение avr123.nm.ru » 20 июл 2012, 10:28

Electric Imp. - http://www.electricimp.com/ - готовый модуль с ARM Cortex M3 и WiFi в форм-факторе SD карты в нашем распоряжении всего 9 выводов 2 для питания, 1 для ID чипа, для пользователя остается лишь 6.
Все они могут быть GPIO, входами АЦП, независимыми ШИМ каналами. 3 UART, 2 SPI, 2 I2C (мастер и слейв), 2 ЦАП, 1 вывод может использовать для внешнего прерывания выводящего из режима DeepSleep.



В случае, если нужно много GPIO — авторы проекта рекомендуют использовать I2C GPIO расширители.
мощность чувствительность WiFi приемника -114 дБ
Модуль сам переключается между различными режимами и снижает/повышает частоту в зависимости от нагрузки.
В режиме простоя при подключении к WiFi сети потребление около 10мА,
в режиме потребления пиковые токи до 250мА.
В режиме DeepSleep потребление около 6мкА — выход по таймеру, либо внешнему прерыванию. Выход из режима занимает около 1 с, тк до начала исполнения кода модуль подключается к сети.

Софт предлагается писать в онлайн IDE на C/Java — подобном языке Squirrel, прошивать модуль через интернет(тут то и пригодится ID чип) и в браузер же получать логи. Для настройки сети авторы написали приложение на iOS/Android (надеюсь появится и для PC), в приложении вы вводите настройки сети и прислонив карту к дисплею(на торце карты установлен оптический датчик) передаете помигиванием дисплея настройки в свой модуль.

Выход модуля и отладочных плат намечен на конец июля.

Наборы для разработки - http://www.electricimp.com/developers/devkits.php

Русскоязычный первоисточник: http://habrahabr.ru/post/148119/
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ARM + WiFi в формате SD карты

Сообщение =DeaD= » 20 июл 2012, 10:35

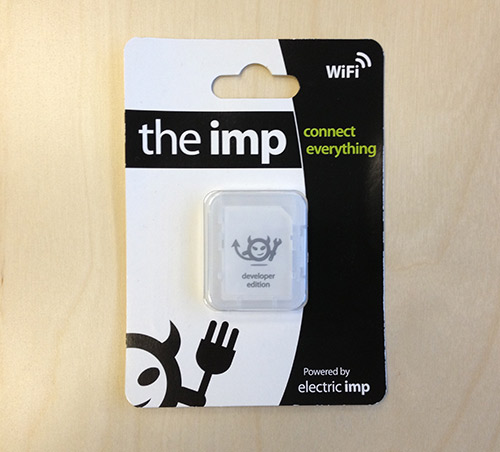

Удалил своё сообщение пустышку и добавил картинку :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: ARM + WiFi в формате SD карты

Сообщение Myp » 20 июл 2012, 10:56

:crazy: настройка сети прикладыванием к экрану
парни просто огонь...

если эта фиговина не может быть обычной SD картой
тонафига собственно ей выглядеть как SD карта?

или всётаки сможет?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17777
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ARM + WiFi в формате SD карты

Сообщение Angel71 » 20 июл 2012, 11:54

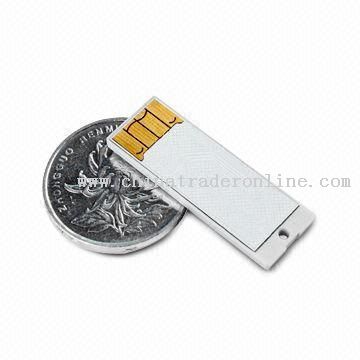

стандартный разьём проще купить и прикрутить к своей плате. :) но имхо было бы приятней заменить вайфай на что-то более простое и работающем на больших расстояниях + в формате микросд карты или размерами с такой юсб

программировать по юсб, с обратной стороны как минимум 2 гпио + питание (со встроеным стабом). :) вполне хватит некоторых сенсоров и управлялок для умного дома.
Аватара пользователя
Angel71

Сообщения: 10597
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ARM + WiFi в формате SD карты

Сообщение legion » 20 июл 2012, 12:30

То есть, такую можно засунуть куда угодно вместо обычной карты, принимать данные, которые обычно пишутся на карту и делать с ними все, что захочется?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm
