Питание мощных светодиодов

Сообщение NeON79 » 01 янв 2012, 00:41

Всем доброго времени суток.
Есть такое дело:
Есть фонарик аккумуляторный, с большим рефлектором, на обычной рампе накаливания. Есть желание модернизировать оный, поставив туда 1-ваттный светодиод, но я с ними не сталкивался никогда. Аккумулятор фонарика 6 вольт.
Подскажите, как народ такие светики питает?
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Питание мощных светодиодов

Сообщение Angel71 » 01 янв 2012, 08:46

любая микра или 2, со стабилизацией напряжения и тока. различных микр сотни :) что понравится, то и используйте. из готового http://kosmodrom.com.ua/table.php?name=POWERLED&page=1. дс/дс тоже не проблема.
п.с. микру не обязательно искать по "драйвер светодиодов", а иногда это очень даже вредно для цены/габаритов итоговой платы/кол-ва всего в обвесе
Аватара пользователя
Angel71

Сообщения: 10598
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Питание мощных светодиодов

Сообщение Vovan » 01 янв 2012, 11:56

У меня такой же фонарик 4х1,5в поставил 1вт светодиод, LM317T и резистор (не помню какой, расчет по калькулятору для LM317). Ничего не греется, светит хорошо :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Питание мощных светодиодов

Сообщение NeON79 » 01 янв 2012, 14:47

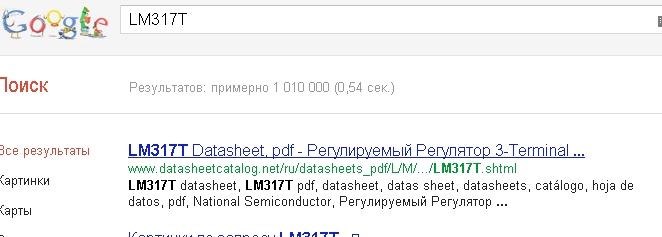

Какая замечательная мелкосхема. Наверное, её разработал Кэп.
Вложения
Гугл жжот.
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Питание мощных светодиодов

Сообщение Angel71 » 01 янв 2012, 20:25

:) как для фонарика вполне
Аватара пользователя
Angel71

Сообщения: 10598
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Питание мощных светодиодов

Сообщение D1mcon » 01 янв 2012, 23:26

Или так http://www.dealextreme.com/p/3-6v-5-mode-3w-circuit-board-for-flashlights-1000mah-3-7v-output-7426 5 режимов 2 из которых бесполезных :)
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Питание мощных светодиодов

Сообщение Angel71 » 01 янв 2012, 23:54

эт на 3w, а не на 1w и нужен будет еще стабилизатор напряжения :oops: маркировка тактично спилена. кукиш, а не узнать, можно ли поменять номиналы и на какие :) т.е. хренька бесполезная. да и зная китайчегов, в подобных вещах всегда нужно схемку перепроверять - они чудить любят
Аватара пользователя
Angel71

Сообщения: 10598
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
