Подскажите плз:
1) нужно через МК (5в?) переключать реле, чтобы включать/выключать устройство на 12 вольт. Какое реле посоветуете? Все такие дорогие?
2) имеется 12 вольт, а нужно питать AtMega8 (5в?). Чем можно понизить? (напишите точное название или даже лучше ссылку)

1) ну если такие дорогие. то можно обойтись и транзистором...
2) 7805...самый простой вариант...

1) а какое реле и какой транзистор Вы посоветуете?
2) уточните, пожалуйста, а то много вариантов - http://www.chipdip.ru/search.aspx?tmpl= ... htext=7805

1. Мне нужен автомобиль, чтобы ездить. Какой вы посоветуете?
2. КР142ЕН5А, раз от 7805 глаза разбегаются

1) блок питания выдаёт около 12.55 вольт. Такой вольтаж нужен чтобы питать устройство, требующее 12 в (насос). Так же от этого же блока питания нужно питать МК. Чтобы включать или выключать насос, через МК, нужно реле, как я понимаю. Посоветуйте какое подойдёт для этих целей подешевле, пожалуйста, т.к. их (реле) нужно будет 4 штуки. (если транзистор будет уместнее - посоветуйте какой транзистор подойдёт для этих целей подешевле, пожалуйста)
2) понятно, значит http://www.chipdip.ru/product/kr142en5a-7805.aspx Спасибо

Реле "кубик" ВАЗ в автозапчастях. Транзистор bc817 3 рубля или bc337 4 рубля - http://mkpochtoi.narod.ru/price.htm и диод 1N4148 за 1 рубль для шунтирования обмотки реле и резистор 430 Ом в базу транзистора. Там же стабилизатор питания 6 рублей, конденсаторы по 3 рубля и прочая мелочь радиодетальки.

Намекаю - меня не понимают. Попробую без намеков. Реле характеризуется по нагрузочной способности и управлению, а также по типам контактов (и еще куче вспомогательных параметров). Нагрузочная способность - это при каком напряжении разомкнутые контакты не пробьет, и какой ток может течь через замкнутый контакт. Напряжение вы сказали (12В), а вместо тока говорите про насос (насос? не, не слышал ). Управляются реле разным напряжением, имеют разное сопротивление обмотки. Напряжение известно (5В), сопротивление наверняка не позволит подключиться напрямую к ноге контроллера, значит нужен нпн транзистор на этот самый ток. По типу контактов реле бывают с нормальноразомкнутыми контактами, нормальнозамкнутыми и переключающими. Вам нужна одна группа нормальноразомкнутых контактов.
Вместо реле можно поставить нпн транзистор или н канальный мосфет. Выбирается опять по току нагрузки, напряжение у вас маленькое, но его тоже надо при выборе учитывать.

ЗЫ. Сказали бы давно этот ток - вам бы тут же и названий реле бы накидали, и названий транзисторов.

чтобы определить ток нужно иметь устройство и уметь измерять ток мультиметром или читать документацию
а автору очевидно нужно "универсальное реле" чтоб поставил и всё работало

Сказали бы давно этот ток - вам бы тут же и названий реле бы накидали, и названий транзисторов

Крепление реле желательно на плату, но не смертельно, если уж нет на плату.

Блок Питания -
INPUT AC 100V-240V 50/60Hz 68W
OUTPUT: DC 12V, 13,5V - 5.0Amp

Клапан 12в - http://www.pasker36.ru/catalog/goods.php?id=950
а именно:

Ток, потребляемый обмоткой 0,42 А (не более)

МК - AtMega8

Реле BS115C 5VDC

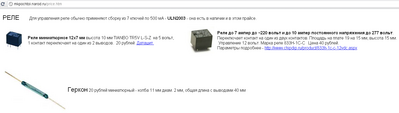

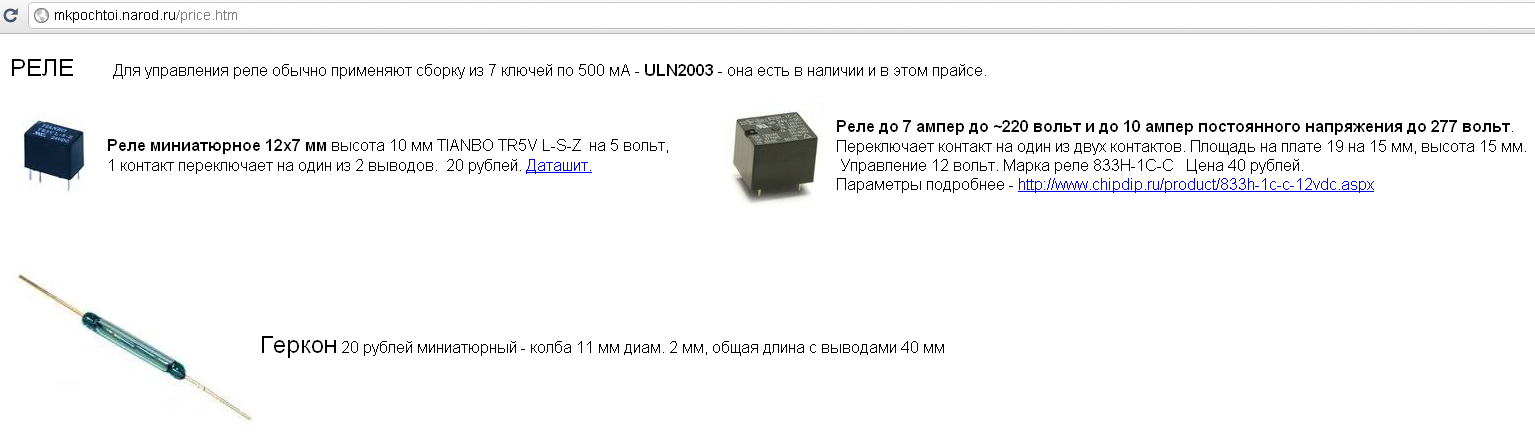

Вот вам 2 дешевых реле

-

только не Чип Дип... там же накручивают раз в 5 минимум цены на все электрокомпоненты..

если быть внимательнее то можно понять что ссылка на чипдип дана для того чтобы посмотреть там в описании точные параметры реле

Не пойму как правильно подключать реле к МК через ULN2003 (ДШ):


я думал, что надо так:
8 - земля/"минус"
7 - "плюс" от ножки МК
10 - "плюс" к реле

Но если так сделать, то на 10 вместо 4,5 вольта лишь 0,5, а на 9 лишь 0,15.

Как же правильно надо сделать? Подскажите, пожалуйста.

P.S.- эту штуку товарищ посоветовал, сказав, что без неё у МК (AtMega8) не хватит сил переключать реле (4 штуки).
P.S.S.- перепробовал ещё кучу вариантов подключения - либо не работает, либо на все ножки подаётся ток...

GrayHunter писал(а):я думал, что надо так:
8 - земля/"минус"
7 - "плюс" от ножки МК
10 - "плюс" к реле

Нет. 7,8 верно, 10 - "минус" реле. "Плюс" реле - на +12В, туда же вывод 9 от ULN. Ну или на +5В, если реле умеют работать от 5В.
