Здравствуйте всем. Сделал риг для фотографирования с воздушных змеев http://kitevlad.ucoz.ru/forum/14-43-2603-16-1298625439 Управление осуществляется ардуиной. Повороты камеры и срабатывание кнопки затвора производиться сервами. Всё бы ни чего но сейчас хочу сделать риг для другого фотоаппарата, у которого есть инфрадатчик. Спец пульт купить проблематично да и не рентабельно, нужно всего лишь управление затвором.
Нужна помощь: как это реализовать? Просто ведь не подключишь диод к ардуине. Может есть где то информация схемы блочка и какой сигнал подавать на диод? Заранее благодарен.

http://sappa.livejournal.com/13006.html
Сделал пару таких. Работает супер. Можно полностью взять схему и управлять ардуиной, можно взять длительности импульсов и самостоятельно включать-выключать диод ардуиной.

можно просто подключить диод к ардуине на любую свободную ногу через резистор
программа ардуины для управления спуском вашего фотоаппарата наверняка есть в интернете.

Добавлено спустя 42 секунды:
зы
спец пульт в гонконге по 3 бакса вроде как отдают

dccharacter писал(а):http://sappa.livejournal.com/13006.html
Сделал пару таких.

Принцип понятен, но проблема в том что я не совсем крут в электронике и программировании. То есть как применить вашу информацию для своей цели? Мне не совсем пульт нужен а всего лишь приклеенный ИК-диодик, к порту фотоаппарата NEX-5, который будет излучать что-то что нужно чтоб срабатывал затвор. GentLED-SHUTTER выглядит вот так:

первый на снимке. Выход три проводка и подключаться как серва... Как видите схемку практически не видно она под кембриком. Я предполагаю она какая нибудь вот такая:

Вот и вопрос: если использовать простую схему транзистор+диод+сопротивление и подключено к ардуине (ATmega328), то какой импульс подавать, похож ли он на импульсы идущие на серву, с какой чистотой и как определить чистоту на фотике?
Вполне возможно у вас ещё есть статьи но я не смог открыть сегодня ЖЖ, не знаю почему но не открываются не одни блоги. Открылась только одна страница по вашей ссылке и то эксплоером.

Myp писал(а):можно просто подключить диод к ардуине на любую свободную ногу через резистор

Прошу прощение, я совершенно не сомневаюсь в вашей компетентности, но вы уверенны в том что сейчас написали? Это же не просто светодиод... я так понимаю какой то пакет импульсов должен быть, скажем старт+задача+выполнение, так как через ик-порт фотоаппарата возможно ещё что-то управляется. Было бы конечно проще если были какие то описания но их нет, просто говориться, что есть где-то в природе пульт и всё.

Myp писал(а):программа ардуины для управления спуском вашего фотоаппарата наверняка есть в интернете.

может быть и есть но я найти ещё не смог...

Myp писал(а):спец пульт в гонконге по 3 бакса вроде как отдают

вот серьёзно с удовольствием бы взял, но не видел... а десяти рублёвый диодик у буржуев стоит... можете сами посмотреть http://www.gentles.ltd.uk/gentled/shutt ... tm#shutter

Берите за 15 фунтов, для вас это не дорого. Потому что пока вы будете определять чистоту фотика, пройдет пол жизни.
Это будет менее проблематично и вполне рентабельно, поверьте.
Если не верите, начинайте читать вот отсюда: http://www.sbprojects.com/knowledge/ir/ir.htm

Добавлено спустя 1 минуту 50 секунд:
судя по рисунку, вы там были но ничего не поняли.
МУР вам правильно написал, вам же дальнобойность не нужна.

Добавлено спустя 34 секунды:
И там, кстати, не диодик под кембриком, далеко не диодик.

dccharacter писал(а):Берите за 15 фунтов, для вас это не дорого

15 фунтов диод с чем то ещё не очень дорогим + пересылка 5 фунтов и того 20 по курсу 45 рублей это будет 900 Шутник вы батюшка однако У меня контролер столько не стоит, а серва которая сейчас нажимает на кнопку стоит 70 рублей, неужели транзистор с диодом и пару проводов может стоить столько??? причём выше перечисленное тоже пришло из-за бугра.

dccharacter писал(а):судя по рисунку, вы там были но ничего не поняли.

Да разумеется, я не знаю английский, а перевод в гугле с ума сводит

dccharacter писал(а):МУР вам правильно написал, вам же дальнобойность не нужна.

Значит я его не правильно понял, то бишь транзистор нужен для усиления сигнала, а так как диод будет прикреплен к самому приёмнику то можно обойтись прямым подключением через резистор?

dccharacter писал(а):И там, кстати, не диодик под кембриком, далеко не диодик.

А я и не писал, что там только диодик

conys_sm писал(а):Как видите схемку практически не видно она под кембриком.

, но вот Ардуина там или другой контролер навряд ли поместился бы.

По поводу поисков чистоты, я с вами согласен, здесь вот уже стоит задуматься... но может всё таки есть какие то способы "быстрого" определения. В конце концов эти кто делает ту шарашку за те деньги, определяют же как то чистоты, причём многих фотоаппаратов. Может есть какие то стандарты. А я например помню у меня был пульт универсальный который за пару секунд определял подключение чуть ли не ко всем приборам у меня с инфракрасниками. Даже мобилку выхватил... не полностью но определил наличие прибора.

Я всё таки думаю что нужно попробовать сделать самому. Решение на самом деле проще, просто мы о нём не знаем. Извините если я чем то вас задел, совершенно не хотел.

Пробуйте. Про чистоты - по ссылке в моем первом сообщении. Когда вы через полгода закажете и купите этот "диодик с транзистором", вы подумаете - неужели полгода пустых мучений стоили 900 рублей?

dccharacter писал(а):Когда вы через полгода закажете и купите этот "диодик с транзистором"

Вот серьёзно ну совершено не буду покупать, не через полгода не через год, если только не упадёт до цены в 50 рублей, больше за него не отдам, слишком похабно сделано. У нас дядя Ваня электрик и то красивей скрутки делает Если сильно надоест делать самому то всегда могу купить вот это http://viewitem.eim.ebay.ru/15M-Remote- ... 15827/item распотрошить и сделать то что мне нужно. А вообще есть решения ещё проще http://www.bemasher.net/archives/114 Код я его понял, а вот схему подключения надо сейчас по переводить как-то чтоб понять что он написал.
За статьи огромное спасибо, правда я не смог пока открыть, жж не открывается, но думаю там у вас достаточно дельная информация. Завтра обязательно сяду читать.

Там не мой ЖЖ... у меня нет ЖЖ слава б-гу.
Вы не поняли, что тот "диод с транзистором" напрямую втыкается в Р/У приемник и управляется с аппаратуры? Чтобы прикрутить тот пульт за 300 р, что вы показали к приемнику, как раз и понадобятся оставшиеся 600 рублей, выразившиеся в запчастях и, главное, вашем времени. Люди не идиоты, чтобы ставить необоснованную цену на свой основной товар - так и без бизнеса остаться можно.

dccharacter писал(а):Там не мой ЖЖ... у меня нет ЖЖ слава б-гу.

Прошу прощения, я подумал что это ваши статьи, в таком случае комплимент свой забираю обратно

dccharacter писал(а):Вы не поняли, что тот "диод с транзистором" напрямую втыкается в Р/У приемник и управляется с аппаратуры?

я же вам об этом вроде и сообщил

conys_sm писал(а):Выход три проводка и подключаться как серва

наверно не понятно выразился... но он подключается не напрямую к приёмнику а через контролер как и сервы.

dccharacter писал(а):Чтобы прикрутить тот пульт за 300 р, что вы показали к приемнику, как раз и понадобятся оставшиеся 600 рублей

А вот здесь, я не могу уже вас понять! Я же написал у меня стоит уже контролер Ардуина, нужно просто подключить инфра диод, зачем мне скрутка за 900 рублей????

dccharacter писал(а):Люди не идиоты, чтобы ставить необоснованную цену на свой основной товар - так и без бизнеса остаться можно.

Давайте не будем обсуждать ценообразования в разных регионах... для одних та цена приемлемая, для других она просто идиотская, а всё зависит от экономики региона. Вот пример упомянутого "идиотизма" http://www.cybershotdigital.com/digital ... views.html Но скорей всего те идиоты кто будут там покупать...

По поводу пульта, что я вам выше показал это готовый вариант сразу тех двух "диодов" что предлагаются на gentles, только цена соответственно адекватная и исполнение приличней. Подключение совершенно простое кнопки и питание всё перебрасывается к Ардуине, а сам диод выставляется к глазку фотоаппарата. И не на изоленту как предлагают те халтурщики из "британии", а на нормальной стойке.

Я вас очень прошу: давайте больше не будем обсуждать экономические выгоды. Я не потребитель и мне интересней сделать самому, нежели искать выгодные предложения уже готовых продуктов, причём сомнительного качества, разуметься если этот продукт по силам сделать в кустарных условиях не прибегая к высоким заводским технологиям.

По большому счёту практически всё уже выяснилось... осталось найти вот это

именно для Sony NEX-5 и всё. Трудная часть не спорю но вполне решаемая.

угу
транзистор в цепи нужен для дальнобойности 5 метров
на дистанцию 5 мм можно просто через резистор на ардуину.

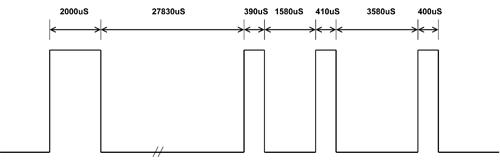

вот запись оригинального сигнала управления
за минуту находится в гугле по запросу "diy ir shutter Sony NEX-5"
http://swf.com.tw/files/Sony_NEX_Shutter_Controller.zip
нужно лишь померять длительность импульсов и повторить их ардуинкой.

вчера ЖЖ ддосили, а сегодня там антибот бушует, поэтому уже сам не могу зайти на статью sappa, но уверен, что там есть блок команд и для соньки - вы смотрели?

я вообще не вижу проблемы в реализации задумки ТС.
Берете ИК-светодиод, подключаете как уже написали через резистор около 200 Ом к контроллеру любому.
После этого ищете в интернете протокол управления этим фотиком и пишется прога.
Если ИК-Пульт от фотоаппарата есть где-то в наличии на 5 минут посмотреть, то можно подключить в контроллеру ИК-фотодиод, написать прогу перехвата, записать сигнал и его потом воспроизводить. Можно как уже сказали пульт купить за 3-5 уе готовый и не парится. Вариантов море и все несложные.

Если прочитать все вводные, и особенно вот эту: "то какой импульс подавать, похож ли он на импульсы идущие на серву, с какой чистотой и как определить чистоту на фотике?" (это уже после ссылок на готовые схемы с описанием протоколов!!!!!), то вариантов, конечно же, море, но все они ОЧЕНЬ сложные.

Myp писал(а):http://swf.com.tw/files/Sony_NEX_Shutter_Controller.zip
нужно лишь померять длительность импульсов и повторить их ардуинкой.

Спасибо вам огромное Фёдор (Myp). Честно не зная английского я ни когда бы не набрал эти слова "diy ir shutter Sony NEX-5", и даже бы если случайно и залетел бы на тот сайт от куда zipик то проскочил бы даже не заметив. После скачки файла я зашёл на главную и засунул в переводчик, отобразилась вполне сносная читаемостьВыяснилось что чистота модуляции 38KHz, но это как бы цветочки самое интересное оказалось дальше. Те прилагаемые файлы в стерео звуковом формате, и если их проигрывать а заместо динамиков поставить ИК-диоды то можно управлять фотоаппаратом Также есть ссылка как записать и в последствии обработать с пультов сигналы...
Надо сейчас подумать как более мене точно разложить запись в ауди редакторе каком нибудь. И останется потом только перенести в код. СТОП. Придумал Можно проще: к Ардуине подключаю приёмник (от мышки или ещё тут есть у меня пару девайсов раскуроченных) воспроизвожу файл через ИК-диод, и записываю данные через Ардуину на комп Завтра этим и займусь... Спасибо Фёдор.

Андрей (dccharacter), в тех статьях из ЖЖ, что я успел просмотрел на соньку не было ни чего, может пропустил...

HarryStar, спасибо за советы, они вполне дельные и мы их рассматривали, но пультов у друзей нет, ждать когда пульт за 3$ придёт мочи нет А вот протокол управления нашли, правда в звуковом формате Ну что ж хотя бы так, можно сказать мы уже дома

dccharacter писал(а):Если прочитать все вводные, и особенно вот эту: "то какой импульс подавать, похож ли он на импульсы идущие на серву, с какой чистотой и как определить чистоту на фотике?" (это уже после ссылок на готовые схемы с описанием протоколов!!!!!), то вариантов, конечно же, море, но все они ОЧЕНЬ сложные.

Я не знаю что вы хотели этим сказать, но если я правильно вас понял то ответ такой: когда я написал здесь первое сообщение, я совершенно ни чего не знал о управлении с помощью ИК и даже не представлял с чем его можно съесть, то бишь куда идти и где искать информацию... Сейчас на данную секунду есть полное решение данного вопроса, плюс полностью понимание мной процесса управления с помощью ИК. За что вам всем большое спасибеще.
