Уважаемые форумчане,вытравил - спаял схему,не работает.Есть несколько вариантов почему.Посмотрите пожалуйста схему печатной платы,не допустил , ли я ошибку.Микроконтроллер Atmega 16,согласование уровней аналог max 232,vs232cpe.Схемы выполнена в программе Sprint-Layout,и расположена во вложении.Благодарю за помощь.

Советую картинки показать.

+1

Как я посмотрю, если у меня нет этой программы?

Исправился =)

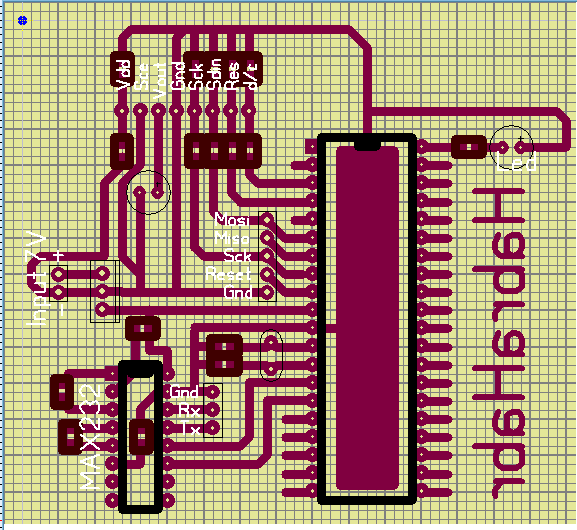

Вот сама схема печатки:

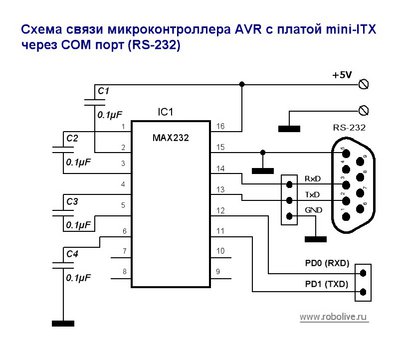

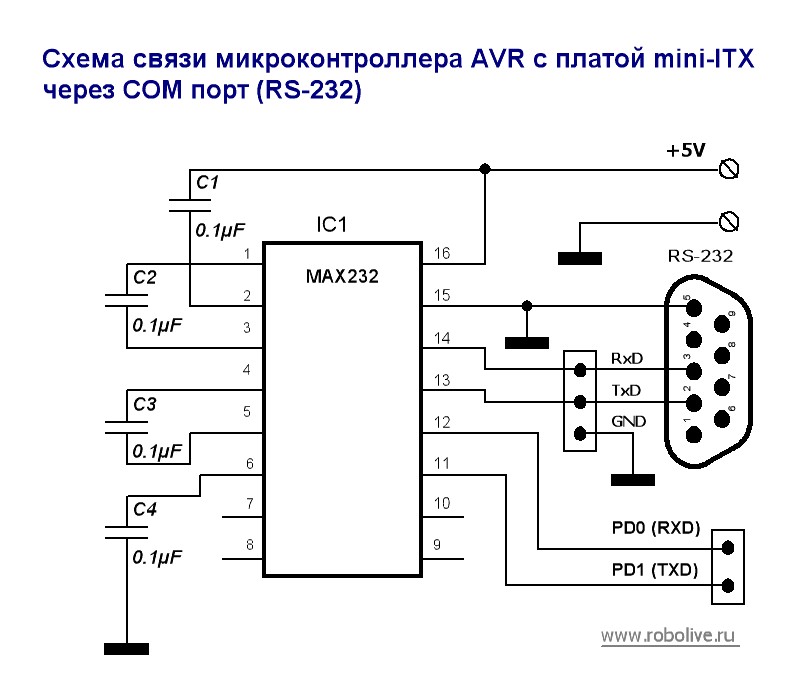

Вот такая принципиальная схема подключение к com порту:

Вначале конденсаторы на 1uF впаял smd керамика,сейчас впаял на 100nF smd керамика,ничего не изменилось =(

bondik, а если не секрет, зачем это нужно? сейчас шнурок USB-UART стоит 180 рублей - дешевле чем компоненты для твоей платы, да еще и ком-портов уже давно нет на новых компах???

для самообразования

Сделайте USB-UART мост лучше для самообразования, на порядок актуальней.

жду когда FT232RL прийдет

Схема правильная, с одним нюансом. Если дб9 у вас на платке, а к компу идет "прямой" провод - то все правильно. Если дб9 у вас на платке, а к компу идет "нуль-модем", то ноги rx tx надо перекрестить. Если дб9 нарисованный уже в компе, то ноги надо перекрестить.

Добавлено спустя 2 минуты 51 секунду:
Вы не с компом будете связываться. В общем надо смотреть на это. Если не заработает - перекрестите.

ЗЫ. Кадилом махать и святой водой брызгать - по желанию

Всем спасибо.Разобрался,схема не правильная была,земли не было общей.

Добрый вечер, dccharacter.
Не подскажете, где можно найти "шнурок USB-UART стоит 180 рублей"? У меня не получается найти

Я покупал в палатке на тушинской (прям возле выхода из метро). Точнее не помню - был сильно после отмечания на работе. Возможно, даже скорее всего, это была евросеть. В интернете, кстати, можно дешевле найти сименсовские датакабели - они, по-моему, сильно круче, хотя не помню чем.
