Собственно делаю небольшой проектик.Решил протестировать схему в протеусе.Использую виртуальный ком порт.Отсылаю нормальные символы ,а приходят какието непонятные кракозябры.Соединял в протеусе на ком порте RX TX,работает нормально,что отслаю в терминале то и приходит.Скорость 9600Бодов.Мега на частоте 16МГц

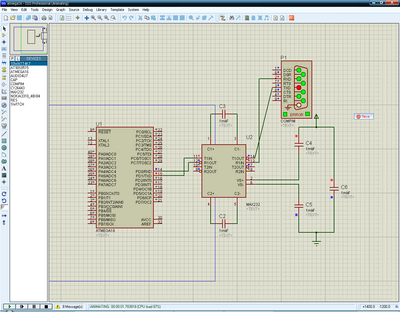

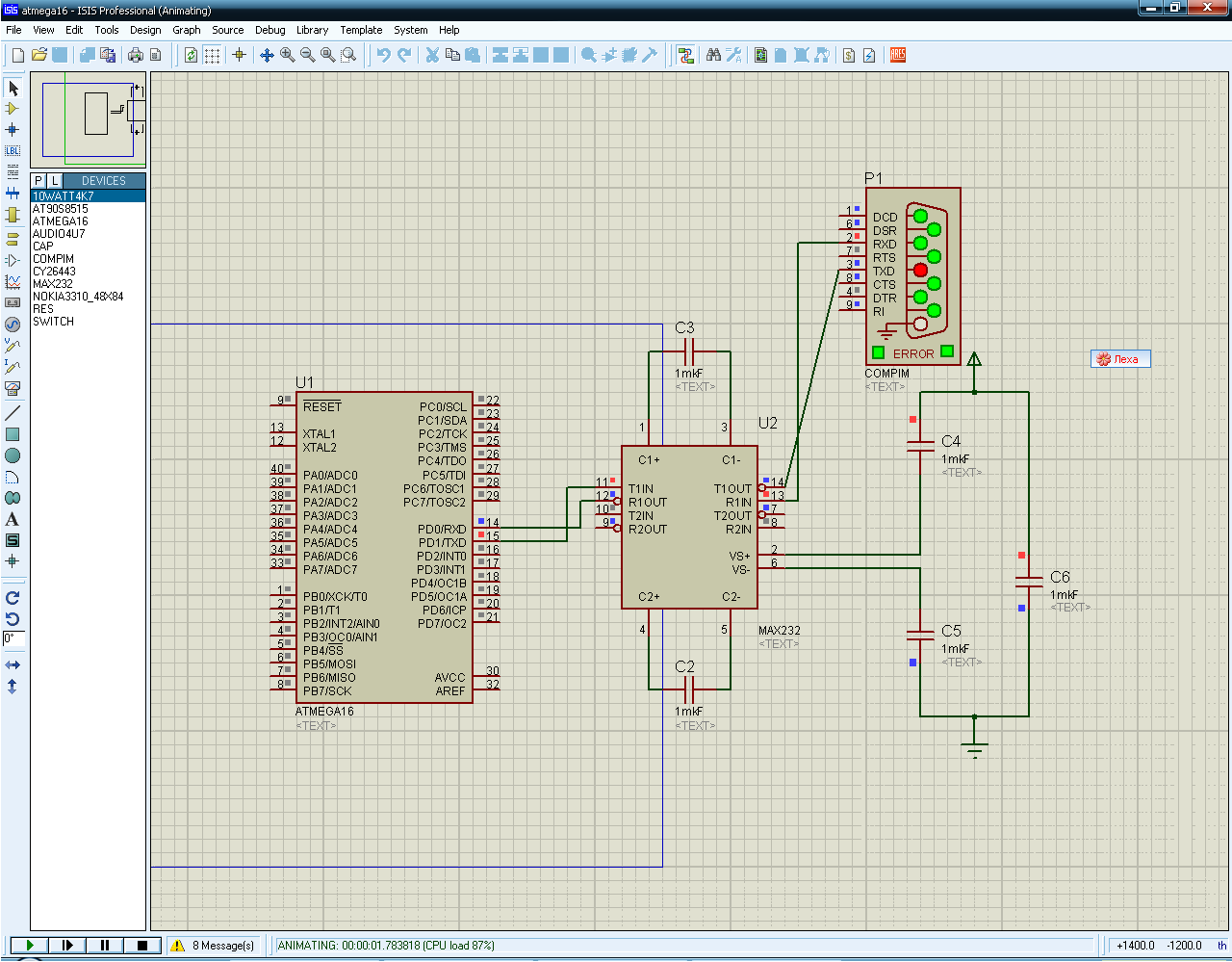

Скрин схемы:

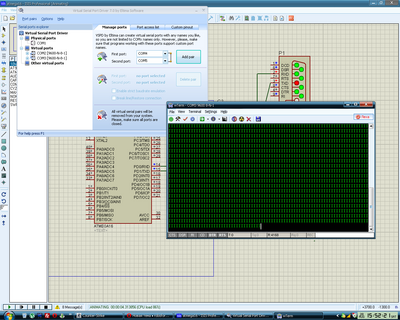

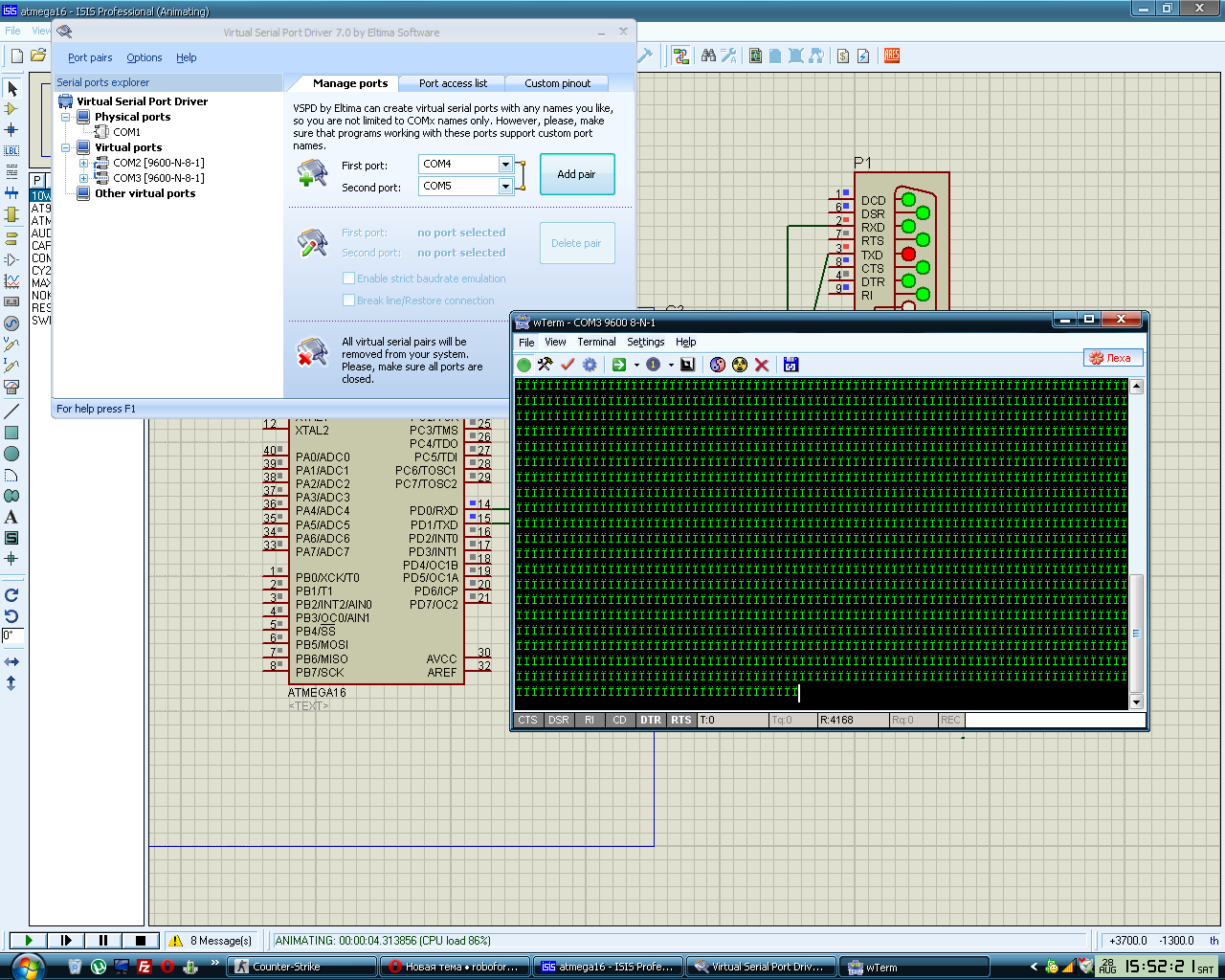

Скрин терминала(отправляю символ 'B'):

Помогите пожалуйста разобраться.Схема протеуса и проект CodeVisionAVR в архиве.

RX с TX в компорту не перепутаны? В железе косяков не видно. Можете подключить виртуальный осциллограф? Он точно поможет.

Не перепутаны.Осцилографом посмотрел тоже вроде все норм,я вот думаю может частоты не хватает на передачу,у меня передача зацикленна.А что самое парадоксальная,в цикле делаю задержку в одну секунду и компонент в протеусе "ком порт" ошибку выдает

Добавлено спустя 27 минут 38 секунд:
Вообщем вопросов все больше.Заместо МК я подключил виртуальный терминал протеусе и с компа на него слал символы.Тоже были кракозябры.Но потом я в протеусе в настройках терминала поставил галку RX TX inverted.
И все сразу стало нормально.
Так спрашивает какого ... РХ ТХ конвертированы,и это только так протеусе или в железе тоже???

лог 0 ттл лог 1 ттл лог 0 СОМ лог 1 СОМ
0 +5 +12 -12

Я мож криво как-то смотрю, но посмотрел уже три раза, глаза лезут на лоб, надеюсь мне кажется.

Путь сигнала от компа: TXD->T1OUT(пум, затык)->T1IN->TXD
Путь сигнала от МК: RXD->R1OUT->R1IN->RXD

Т.е. и комп и МК усердно пихают биты в одну и туже линию, а из другой линии оба же ждут изо всех сил пакетов каких-то.....

Нет,почему все правильно по поводу подключения.Я просто понять не могу откуда это инвертирование берется
Да,и еще на этих ножках в протеусе у макс232 кружочку нарисованы ,что значит инвертирование

Добавлено спустя 15 минут 51 секунду:
нашел небольшую статью http://www.radioprog.ru/?page=25,там написано

Однако, стоит обратить внимание, что MAX232 содержит логические инверторы, и поэтому полярность RX/TX виртуального терминала должна быть изменена на отрицательную, чтобы схема моделировалась должным образом.

И опять же возникает вопрос,это только в протеусе так,или и в железе?

Соедините без макса. терминал в PROTEUS напрямую работает.

Соединял,все работает отлично.Но я это в железе собирать буду и мне очень важно в реальности выходы тоже инвертируются или нет.

Ну как все правильно-то? Объясните мне кто-нибудь, если все действительно правильно, то почему оно правильно?

Тх - это ПОСЫЛАЮЩИЙ ПИН. Рх - ПРИНИМАЮЩИЙ. Вы с двух устройств пихаете сигнал в одну и ту же линию - ну как так можно?

dccharacter Нет,блин почитайте схемы уже собранных устройст.А я наконецто понял =) Огромное спасибо Radist,я только сейчас нашел что приемник компа тоже инвертирует,а так как у меня через виртуалку два порта,значит у меня не двойная инверсия , а тройная.Огромное спасибо Radist.

Йолки, правда похоже. Открыл COMPIM demo, там тот же бред. Извини, bondik.

2 bondik: А как ты исправил чтобы в proteus заработало?
