кулер 23 писал(а): на счет лака что надо сделать? я плохо понял

Перечитай, подумай.

Ничо платка, неплохо сделано... А если где тонера нет на дорожках - можно обычным маркером для CD-дисков подкрасить.

тама везде тонер извените за фотку буду пробовать уменшать. щас еще фотика нету нормального вечером будет

Добавлено спустя 53 минуты 22 секунды:

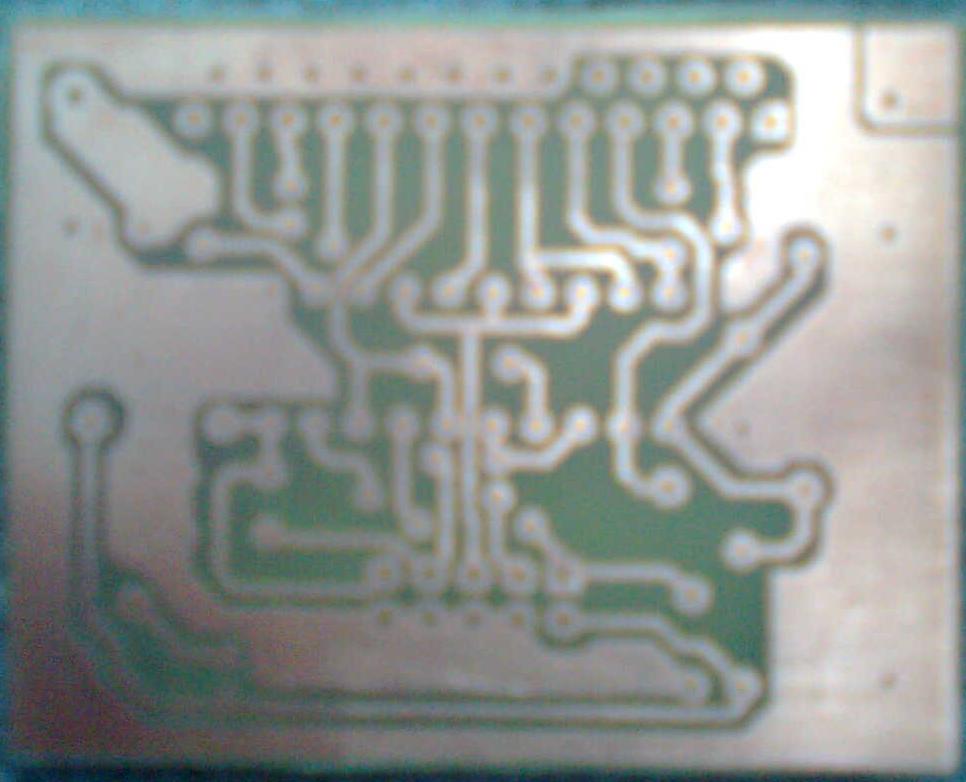

вот что получилось (фоткал на телефон)

C почином !

Макросъёмочку бы на телефоне включить, если есть... А плата очень даже весьма!.. Местами кажется не протравилось между пятаками, или мне кажется? А ширина дорожек какая?

все просверлил и пролудил сёдня на фотик сниму покажу

можно ли в данной схеме использовать ИК-диоды и ИК-фототранзисторы?
и расскажите пжлс подробней про подтяжку ресета

ОЧЕНЬ подробно про подтяжку RESET написано на - http://avr123.nm.ru/07.htm там еще и про блокировку конденсатором написано.

torip3ng писал(а):Можно ли в данной схеме использовать ИК-диоды и ИК-фототранзисторы ?

Да. Но ИМХО лучше подключить коллектор транзистора к + 5 вольт а в эммитере резистор 220 ом заменить на 10 кОм ( возможно подобрать придется ).

И топик этот прочитать с начала.

кулер 23 писал(а):все просверлил и пролудил сёдня на фотик сниму мпокажу

Ну всё ... можно курс начинать писать или книгу сразу - "как сделать супер пупер робота".

ну радуется человеr достигнутому, чего издевацца-то

кстати, чё это в данной теме то одна буковка, то другая порой света разного, а то и толстая бывает?.... В постах ковырялся: - ага, выделено тегами Сначала подумал, что Кулер балуется, но теперь и у Авээра та же фигня...

Я не издеваюсь ! Я как Ульянов - светлый путь подсказываю.

Буквы я выделил по тому, что человечек выше кому то замечания делал про "учи русский".

А.. это ты балуешься Ну ладна

avr123.nm.ru писал(а):
Буквы я выделил по тому, что человечек выше кому то замечания делал про "учи русский".

Я прост спешил

Добавлено спустя 1 час 48 минут 6 секунд:

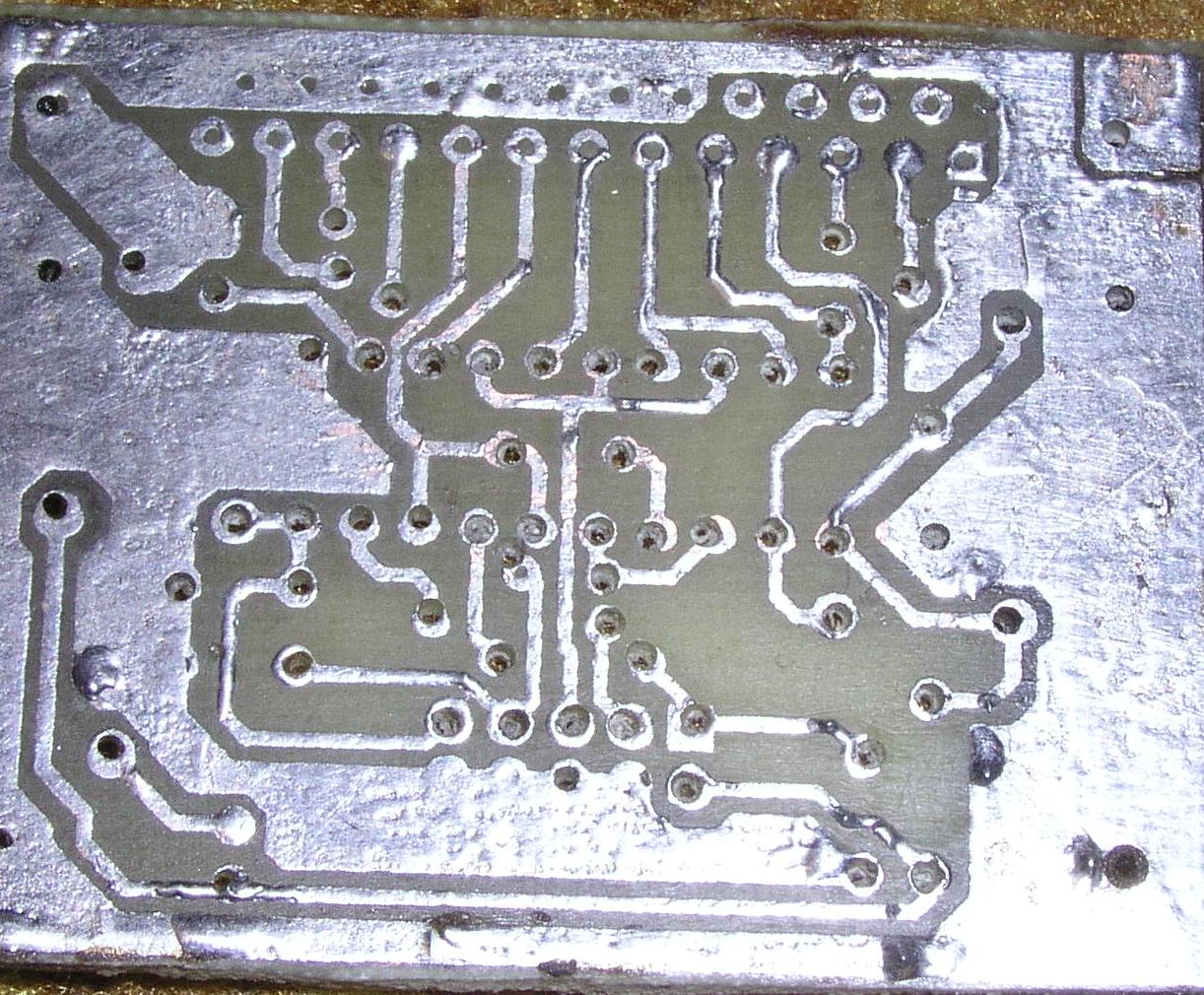

вот немного корявенькие дырочки.

Добавлено спустя 1 минуту 9 секунд:
научился кастрировать картинки

Площадки надо было делать побольше, а сверло брать потоньше.

Добавлено спустя 1 минуту 35 секунд:
Плата в зеркальном виде сделана или мне это кажется

Мде... это не сверло, это бур! Ощущение такое, будто отверстия сверлились по разметке с противоположной стороны, разметки, естесственно, не совпали

yak-40 писал(а):Плата в зеркальном виде сделана или мне это кажется

да зеркально

Yuraskas писал(а):Мде... это не сверло, это бур! Ощущение такое, будто отверстия сверлились по разметке с противоположной стороны, разметки, естесственно, не совпали

ну я прост цангу сломал

Добавлено спустя 4 минуты 49 секунд:

yak-40 писал(а):Плата в зеркальном виде сделана или мне это кажется

Кажись дошло. где тут смайлик ДИПРЕСИИ

Добавлено спустя 5 минут 50 секунд:
Ну как говорил avr123.nm.ru Лишняя попытка - полезный опыт
