Здравствуйте.

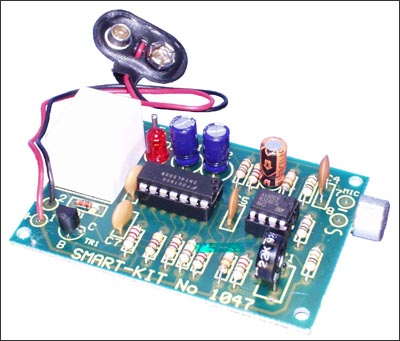

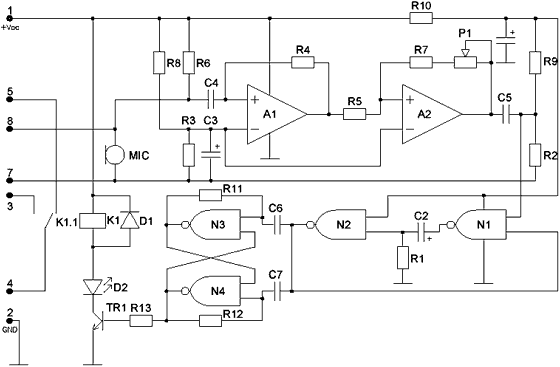

Собрался я значит собрать акустическое реле. Схему нашел на сайте мастер китов (номер продукта ns048), наименования элементов взял из книжки по мастер китам (Собери сам. Выпуск 3). Пошел в магазин, купил необходимые детали, текстолит, и прочее прочее. Сел за стол, сделал чаёк и потихоньку начал прикидывать, что как будет на схеме находиться, и тут, о ужас ! Вижу я какие то странные N1 N2 N3 N4 (смотрите вложения снизу, там все это есть) вместо LF353 и A1 A2 вместо 74LS00 (LF353 и 74LS00 я подглядел в списке составляющих устройства). Назначение этих микросхем я конечно не знаю, принцип действия тоже (пока я еще только начинающий "паяльник") и поэтому возникает вопрос - как подключить LF353, чтобы он был эквивалентен N1 N2 N3 N4 со схемы? Ну и как подключить элемент 74LS00 вместо A1 A2?

И еще: Реле на 6в не было, я взял на 9в. Оно не заработает?

Подключить как в даташите.

А реле - проверить !

Елки, т.е. N1-N4 - это ножки? Блин ) Я жгу

Klukv писал(а):пока я еще только начинающий "паяльник"

Тогда советую почитать страничку как работать с электроными компонентами - http://avr123.nm.ru/01.htm

IC1 - это сдвоенный операционный усилитель. Тоесть в одном корпусе два элеменета (А1, А2). А IC2 это четыре логических элемента в одном корпусе (N1, N2, N3 и N4).

Klukv писал(а):Елки, т.е. N1-N4 - это ножки?

нет это логические элементы внутри микросхемы.

Klukv писал(а):Блин ) Я жгу

точнА !

yak-40 писал(а):IC1 - это сдвоенный операционный усилитель. Тоесть в одном корпусе два элеменета (А1, А2). А IC2 это четыре логических элемента в одном корпусе (N1, N2, N3 и N4).

А разве в таком случае не получается, что в схеме есть ошибка? TL082 это сдвоенный операционный усилитель? Имеет 2 логических элемента? Значит должен обозначаться как IC1, а в списке обозначен как IC2. Получается, что на самом деле логические элементы А1, А2 принадлежат TL082, а элементы N1...N4 принадлежат 74IS00. Разве не так должно быть?

да, 74LS00 - это 4 логических элемента

Получается, что на самом деле логические элементы А1, А2 принадлежат TL082, а элементы N1...N4 принадлежат 74IS00. Разве не так должно быть?

Так оно и есть, только A1 и A2 - аналоговые элементы, а не логические.

Вот, после многих часов работы получилась вот такая вот схемка. Если кого заинтересует прошу обратить внимание на то, что от элементов из библиотеки программы я использовал только "дырки", т.е. не везде есть соответствие обозначения детали и самой детали. Еще - полярности придется находить самим в соответствии со схемой которая в первом посте. Сразу говорю сам еще не проверял - проверю завтра если будет время. Ну и если ЛУТ можно делать сковородкой, утюга у меня нет)

А брюки тоже сковородкой можно гладить?

МОжет и можно, надо попробовать )

Если плита гладкая то можно просто прижать к ней хорошим грузом "пирог" - бумага обычная, рисунок платы тонером вверх, плата медью вниз. ЛУТ-ом делают пачки плат зажимая их между толстых пластин винтами и на плиту или в духовку. Мои рекомендации по изготовлению плат ЛУТ способом - http://avr123.nm.ru/06.htm

Если плита не гладкая или газовая, то можно найти кусок металла с гладкой поверхностью - туже сковороду или кастрюлю.

А где утюг ?

Так получилось, что переехав в другой город учиться я не взял с собой утюг родителей ( кстати старый утюг можно и забрать ) а свой купить никак руки не доходят ). Уже 3 года Кстати Схема вроде получилась отличная, положил в хлорное железо. Как с пар вернусь посмотрю что там получилось, и конечно Вам всем сообщу и фотографиями поделюсь

бгг, если пар больше 2-х, то рискуеш ничего не обнаружить, пустой текстолит без дорожек, безничего
