**Victorovych** » 01 окт 2009, 13:42

Врежь в цепь нагрузки резистор 0.01 Ом и покажи осциллограмму на его выводах

**Zeus** » 01 окт 2009, 13:44

Victorovych писал(а):так пиковый и интересен, думаю ампер до 5 будет

Совсем меня удивили...

Если без кондера, то в пике напруги 4,5В какой ток через транзистор пойдет?
А вот с кондером, напряжение на нагрузке 1,71В и ток соответственный, и меньше.

А то, что амперметр показывает так это среднеквадратичное значение, при том что оно от формы кривой зависит (зря я их тут указал). Эти парамаетры вообще рассматривать нельзя.
Потому как амперметр и вольтметр DC - для постоянного тока.

При прогоне в пошаговом режиме - мощность на транзисторе - 0,5Вт максимум.

**avr123.nm.ru** » 01 окт 2009, 13:45

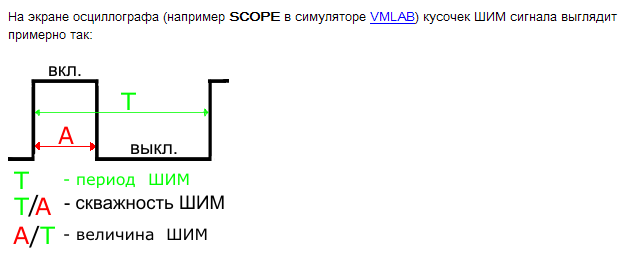

contr писал(а): ШИМ - способ регулирования путем периодического включения чего-либо на определенное (ширина импульса) время.

Я как раз и использую понятные большинству "вкл." и "выкл." на диаграмме поясняющий суть ШИМ.

**SERGEY_M** » 01 окт 2009, 13:46

2Zeus
ну ну...
и всетаки, посмотрите ток... удивитесь :wink:

**Victorovych** » 01 окт 2009, 13:48

Просто возьми и сравни осциллограммы токов или почитай теорию переходный процессов.

**blindman** » 01 окт 2009, 13:53

АВР, да ладно спорить-то ни о чём. Возьми и поправь. Величина импульса - это вовсе из другой оперы. И ещё совет - замени "величина ШИМ" на общепринятое "коэффициент заполнения".

**Zeus** » 01 окт 2009, 13:55

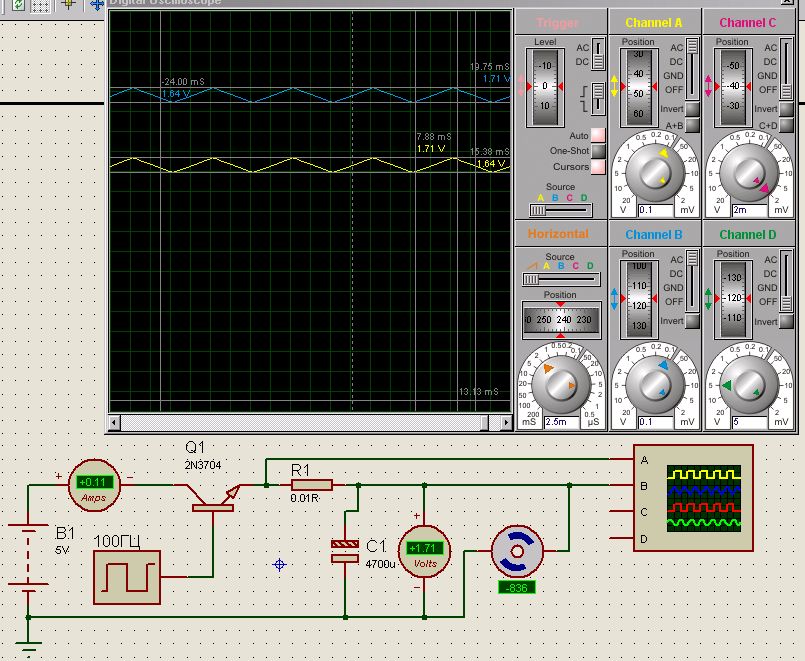

Victorovych писал(а):Врежь в цепь нагрузки резистор 0.01 Ом и покажи осциллограмму на его выводах

**SERGEY_M** » 01 окт 2009, 13:56

**avr123.nm.ru** » 01 окт 2009, 13:57

blindman писал(а):АВР, да ладно спорить-то ни о чём. Возьми и поправь. Величина импульса - это вовсе из другой оперы. И ещё совет - замени "величина ШИМ" на общепринятое "коэффициент заполнения".

Про коэф. заполнения добавлю, спасибо.

Про величину останусь при своем мнении
ИМХО вполне правильно сказать - "величина управляющих импульсов для сервы равна 3-5 вольт" - и наверняка это будет понято правильно. А ширина этих импульсов в мкС.

**SERGEY_M** » 01 окт 2009, 14:00

"величина управляющих импульсов для сервы равна 3-5 вольт"

ну тогда уж "высота", а не "величина"

**Zeus** » 01 окт 2009, 14:07

SERGEY_M писал(а)::lol:

я что не туда резюк врезал?

**blindman** » 01 окт 2009, 14:09

SERGEY_M писал(а):ну тогда уж "высота", а не "величина"

Правильно сказать - амплитуда.

ШИМ правильнее определить как "импульсный сигнал с постоянной амплитудой и частотой и переменной скважностью". Именно изменение отношения периода к ширине импульса при изменении ширины определяет характеристику зависимости напряжения (или другой величины) на выходе ШИМ-модулятора от ширины импульса. Изменение амплитуды лишь масштабирует эту характеристику.

**Victorovych** » 01 окт 2009, 14:09

2 Zeus
Ты померял напряжение относительно земли
2 Blindman
Насчет амплитуды не согласен, непричем она здесь

**blindman** » 01 окт 2009, 14:15

ещё интересно посмотреть ток через конденсатор

Добавлено спустя 48 секунд:

Victorovych писал(а):Насчет амплитуды не согласен, непричем она здесь

Аргументируй. Можно с картинками

**Victorovych** » 01 окт 2009, 14:15

Чем плоха такая формулировка http://ru.wikipedia.org/wiki/%D0%A8%D0%B8%D1%80%D0%BE%D1%82%D0%BD%D0%BE-%D0%B8%D0%BC%D0%BF%D1%83%D0%BB%D1%8C%D1%81%D0%BD%D0%B0%D1%8F_%D0%BC%D0%BE%D0%B4%D1%83%D0%BB%D1%8F%D1%86%D0%B8%D1%8F
