Нормальная статья, которую АВР указал
Все правильно тама написано только транзисторы работатают в ключевом импульсном режиме.

Вот некоторые говорят что емкостная нагрузка и ШИМ - кирдык.
А как по вашему все современные блоки питания импульсные работают или преобразователи DC/DC?
Там на выходе стоит кондер, который сглаживает пульсации напряжения и блоку питания по барабану какую нагрузку вы ему повесите - двигатель постоянного тока или лампочку и т.п.

А вообще я к тому, что если человеку нада на двигатели постоянно 3В и, а на батарейках питания 6В, то собирать схему ШИМа не обязательно, можно взять микруху стабилизатора напряжения как в блоках питания и все.

Кирдыка нет так как отсутствуют идеальные проводники и в индуктивности ток не меняется мгновенно.

А стабилизировать можно, причем и простым резистором.

Посмотрел ссылку от авр123, фраза понравилась

т.е. модуляция (управление) напряжением или током путем изменением ширины импульсов при неизменной их величине.

Без подготовки можно мозг сломать.
Вобще ШИМой управлять чем угодно хоть потоком воды. Не пойму из-за чего спор?

А стабилизировать можно, причем и простым резистором.

простым резистором можно ограничивать

> Без подготовки можно мозг сломать.

Ну это всеже ВОСЬМАЯ задача курса. Подготовка - курс и предыдущие 7 задач.

Victorovych писал(а):

А стабилизировать можно, причем и простым резистором.

простым резистором можно ограничивать

Если придираться к словам то и большинством стабилизаторов нельзя напряжение стабилизировать так как они обычно не препятстуют его повышению.

Неизменной величине чего, при чем тут номер задачи, или читатель к этому времени должен развить телепатические способности?

Если придираться к словам то и большинством стабилизаторов нельзя напряжение стабилизировать так как они обычно не препятстуют его повышению.

??????????????

В большинстве стабилизаторов управляемые резисторы

Ну вы хоть ЦИТАТУ то ВАМИ приведенную же прочитайте внимательно ! там же написано !

изменением ширины импульсов при неизменной их величине.

"их" - очевидно к импульсам относится.

avr123.nm.ru, фраза и правда - полная чушь. Что такое величина импульсов?

Ну не телепат я неизменная величина чего: тока, напряжения, частоты?

По поводу тех кто думает, что на выход ШИМа нельзя повесить емкостную нагрузку.

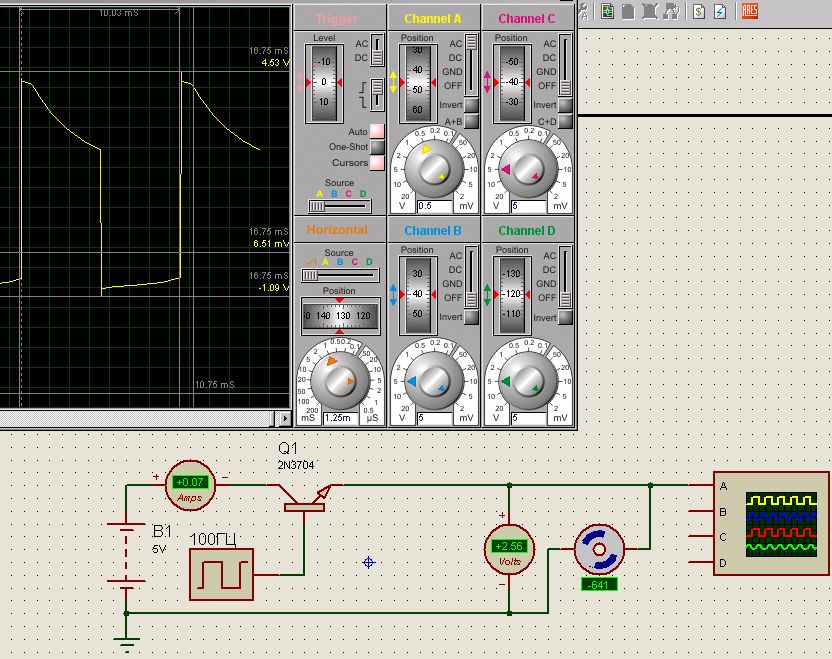

Более того, на осциллограммах видно, что при включении/отключении транзистора возникают ощутимые скачки напряжения.

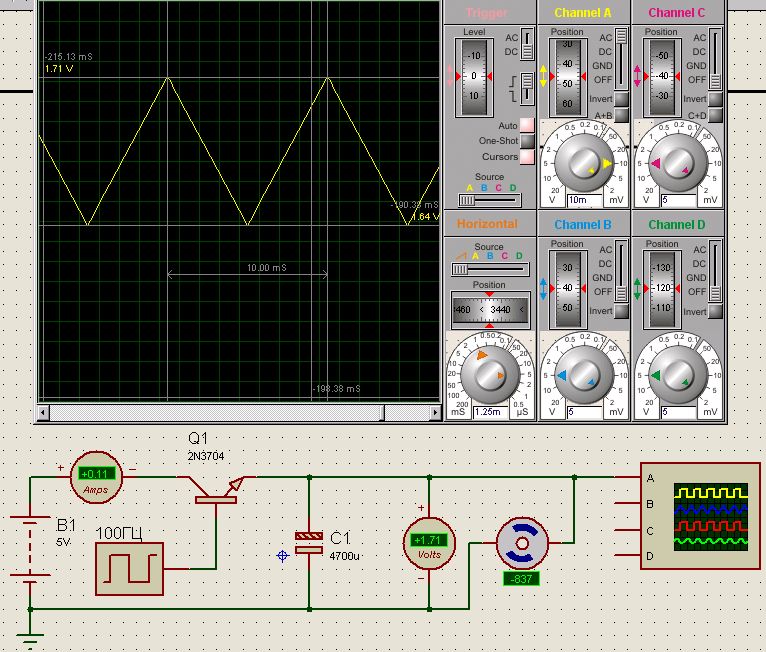

А вот если использовать конденсатор, то скачки сглаживаются.

При увеличении частоты коммутации до 1кГц: максимум 1,68В минимум 1,67В - 0.01В разница.
При большем увеличении частоты разница будет еще меньше - практически постоянное напряжение

тады так
ШИМ - способ регулирования путем периодического включения чего-либо на определенное (ширина импульса) время.
В боте применять не обязательно, но изучить нужно

зы. В step-up и step-dn ШИМ стабилизаторах как раз емкость нагрузкой и является, а уже с нее напруга попадает к потребителю.

2 Zeus
Выложи пожалуйста осциллограмму тока через транзистор

та там и по "токометру" видно, что ток вырос почти в 2 раза
и это только средний...
а в пиках?
бедный транзистор...

так пиковый и интересен, думаю ампер до 5 будет

Victorovych писал(а):2 Zeus
Выложи пожалуйста осциллограмму тока через транзистор

не совсем понял - осциллограмма показана на нагрузке, а соответственно через транзистор.

blindman писал(а):Что такое величина импульсов?

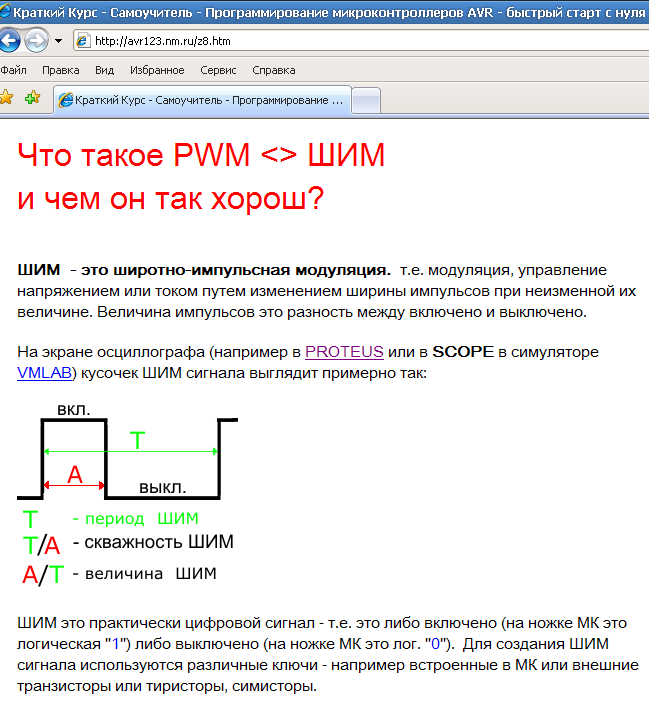

По картинке наверно понятно, что такое величина импульсов в ШИМ. Разница между "вкл" и "выкл".
