я хочу в многожильном кабеле к мониторке определить где там сигнал RGB идёт
там кроме него ещё идёт питание и управляющие сигналы какие-то

можно как-то без осциллографа определить где там RGB?
например, я включаю моргающую разноцветную картинку красную 1сек потом зелёную 1сек потом синюю 1сек
и просто тестером ищу в куче проводов следующий по форме сигнал: 1 сек есть, 2 сек нет?

По моему там все намного сложнее чем просто наличие сигнала на соответствующем сигнальном проводе RGB

А не проще ли распиновку разъема найти в инете, и узнать где РГБ

распиновку найти невозможно
это нонэймовский монитор
а схема лектронная ваще чёртикакая

А разъем у него не похож на COM порт случаем?

Распиновки VGA и DVI

Я так понимаю, что у товарища Мура литая вилка на кабеле и проводов не видно - а он хочет найти где какие сигналы на той стороне. Кстати в VGA там все как раз просто - R,G,B, синхросигналы. Советую все же взять распиновку по ссылке и прозвонить провода от разъема на выключенном мониторе, можно не отпаивая. Хотя метод с картинками вполне себе метод - вольтметром будет отчетливо видны красное, зеленое и синее поля, изменение уровня будет порядка полвольта.

Мы когда-то брали с VGA сигналы RGB, смешивали их резистивным делителем и подавали на сильно модифицированный чб монитор Электроника. Работало.

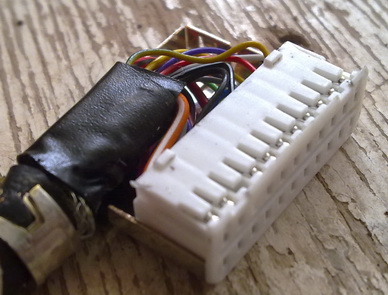

вот разъём, есть умники которые скажут что это?

а на 2 конце что ? )

очень похоже на разъем жки от нотебука
а там свой цифровой интерфейс

Похоже на выход(слева) S-Video, а справа просто внутренний коннектор

Duhas писал(а):а на 2 конце что ? )

тоже самое

EdGull писал(а):очень похоже на разъем жки от нотебука
а там свой цифровой интерфейс

похоже но не то

Сергей писал(а):Похоже на выход(слева) S-Video, а справа просто внутренний коннектор

это кабель, толстый многожильный, на конце которого разъём.
нету там никакого свидео и быть не может

Таких мониторов пока не встречал...

Это стандартный интерфейс ЖК-панелей. Не помню как называется, но факт что его прямо в комп не воткнуть. Но есть микросхемы для работы такой штуки с DVI или HDMI...

а можно вопросик азачем находить ргб вообще??
