**кулер 23** » 05 сен 2009, 11:17

короче вот есть у меня 2 моторчика от 2х одинаковых сотиков хочу сделать вибро хода дайте схемку очень простую без участия л293д ну и чтобы батарейку маленькую поставить чтобы утащили моторчики

**SiemX** » 05 сен 2009, 11:22

Надо на мосфетах мосты (или просто по одному мосфету если ненадо чтоб назд ехал) собирать. l293 и простые транзисторы тут применять нельзя, на них падение большое а вибры низковольтные. А что надо чтоб делал робот?

**кулер 23** » 05 сен 2009, 11:26

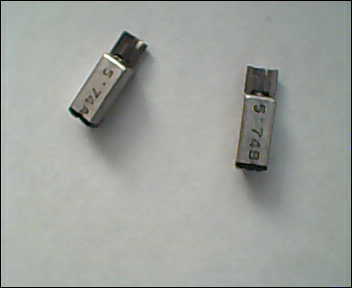

ехал на свет и прыгал от вибр вибры такие

**SiemX** » 05 сен 2009, 11:52

вот такое

**кулер 23** » 05 сен 2009, 11:57

аа какаой транзюк и где там база колектор эмитер

Добавлено спустя 1 минуту 17 секунд:
а чет я не понял эт че за резистор такой блин я схемы плохо читаю

**nest** » 05 сен 2009, 12:01

эххх... поколение ЦоцаЦолы.
на такое даже писать что то по делу скучно

**flyroman** » 05 сен 2009, 12:02

транзистор MOSFET.
резистор переменный - это который крутится...

MOSFET не бойся у него же тоже 3 ноги)))

А транзюк, котрый без базы и со стрелочками, это фототранзистор, можно заменить фотодиодом.

**кулер 23** » 05 сен 2009, 12:10

а зачем туда переменный резистор скорость моторчика чтоли изменять,а как транзистор у которого 3 ноги припаевать то

**nest** » 05 сен 2009, 12:20

кулер 23, постарайтесь писать с соблюдением пунктуации.
Если вы задаёте вопрос - ставте вопросительный знак в конце предложения.
И хотя бы сложные предложения разделяйте запятыми.
Иначе вас понять очень сложно.
Вы ведь в школу ходите.

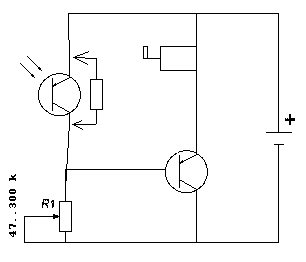

переменный резистор - для установки чувствительности "включения". Он может быть сопротивлением от нескольких десятков кОм до нескольких сотен.
Если вас смущает тип транзистора - возмите обычный, тоже работать будет.
Вместо фототранзистора можете взять фоторезистор или фотодиод.

: wsetwetg3.png (915 байт) Просмотров: 2593

**кулер 23** » 05 сен 2009, 12:41

да в школу хожу!!

а так я и не понял как подключать транзистор.

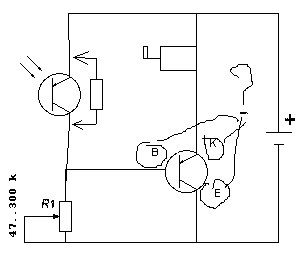

Вот так?
схема в низу

Добавлено спустя 4 минуты 6 секунд:
так и я понел что мне нужно
1 транзитор вот такой

2 резистор такой

ну а остольное у меня все есть

**SiemX** » 05 сен 2009, 12:45

Я вот тоже в школу хожу, 14 мне

про базу колектор эмитер ты правильно нарисовал. От скольки вольт ты моторчики питаешь? И мосфет такой здоровый ненадо, моторчики же маломощные

**nest** » 05 сен 2009, 12:47

кулер 23, ну если уж всё таки хочется полевик , то поищи с подходящщим тебе Gate Threshold Voltage.
если всё же решишься использовать биполярный - то подойдёт любой низковольтный (если питать конструкцию будешь от 3 и выше вольт).
К,Э,Б ты верно указал.

**кулер 23** » 05 сен 2009, 12:49

так а какой надо мосфет маркировку бы. а моторчики я наверно таблетка на 3 вольта

**SiemX** » 05 сен 2009, 12:59

п той схеме что с биполярником мотор будет от темноты включаться а не от света

Добавлено спустя 4 минуты 12 секунд:

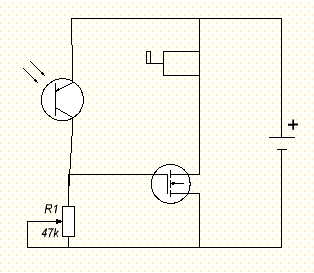

вот так надо

**nest** » 05 сен 2009, 13:01

кулер 23 писал(а):так а какой надо мосфет маркировку бы. а моторчики я наверно таблетка на 3 вольта

КП505
BSS138

UPD:
BS170
