**Master** » 06 авг 2009, 19:11

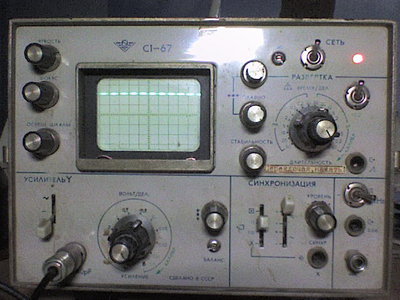

Купил осциллограф С1-67. Давно купил, месяц назад, но вот понадобился он тока сейчас.

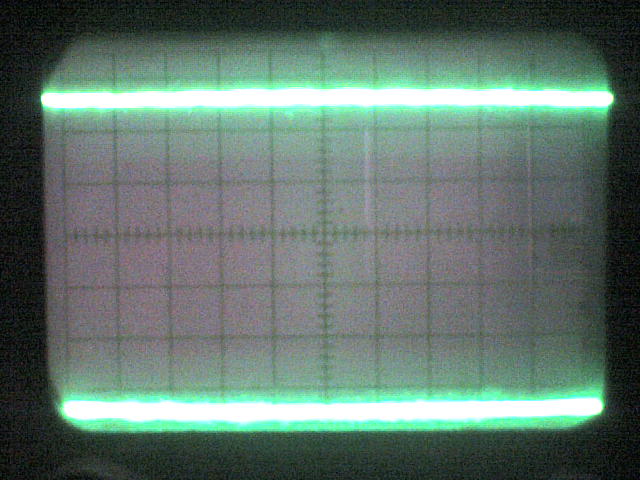

Скачал руководство на него, выставил, наверное, все как там написано, включил имею вот такую картинку. Если на словах это меандр, при попытке замерить ШИМ сигнал ничего не меняется. Шим сигнал точно есть я его замерял другим осциллографом ЛО-70.

**yak-40** » 06 авг 2009, 19:52

Если меандр без сигнала виден, значит включён режим калибровки.
Помоему правый нижний тумблер.

**SERGEY_M** » 06 авг 2009, 20:59

Ну да. ты вогнал его в режим калибровки
Чтобы померять что-то, ручку усиления выставить на нужный предел
выбери тип входа, открытый или закрытый
установи переключатель на внутркннюю синхронизацию (точка в увадратике)
поставь приблизительно время развертки, чтобы на экране могло отобразиться несколько периодов ожидаемого сигнала
регулятор "уровень" поставь в примерно среднее положение
регулятором "стабильность" найди границу когда луч пропадает
и регулятором "уровень" останови изображение

**Master** » 06 авг 2009, 21:32

Ааааааа, пасиба.
Правда не до конца разобрался, но методом тыка сигнал получил.

регулятором "стабильность" найди границу когда луч пропадает

Очень помогло.

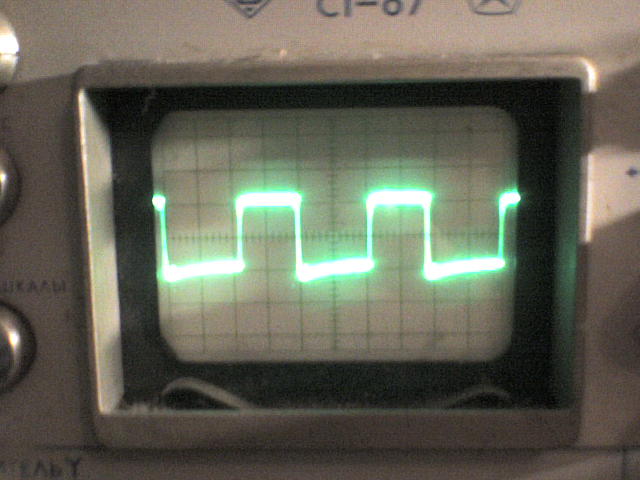

Я правильно понимаю, что при данных настройках, амплитуда 6В, а период равен 19*5мс=0,00095 с, частот 1/0,00095=10,526кГц.
Это я снимаю сигнал с TL494, делаю преобразователь для усилителя.

**yak-40** » 06 авг 2009, 21:42

Master писал(а):Я правильно понимаю, что при данных настройках, амплитуда 6В, а период равен 19*5мс=10,526кГц.

Период правильно посчитал, а амплитуду похоже нет.
Судя по положению ручки, у тебя стоИт 0,2 вольта на деление. Тоесть амплитуда примерно 0,4 вольта.

Добавлено спустя 2 минуты 26 секунд:

Master писал(а):19*5мс

Только не миллисекунд, а микросекунд вроде

**Master** » 06 авг 2009, 21:44

Упс, это я не период посчитал, а частоту, я единицу на период еще раздели. Поправил формулу в предыдущем посте.

Тоесть амплитуда примерно 0,4 вольта.

Ага я не прав, не умножил на коэф., но тогда ампилитуда это 2 квадратика=10 делений *0,2=2 В.
Так?

**yak-40** » 06 авг 2009, 21:47

Квадратик и есть единица измерения!!!. А маленькие чёрточки - это десятые доли для точности подсчёта.

**Master** » 06 авг 2009, 21:52

Ааааа, тогда я частоту не правильно посчитал
4*5е-6 = 0,00002 с, частот 1/0,00002=50кГц.

**yak-40** » 06 авг 2009, 21:58

Опять мне кажется неправильно подсчитал

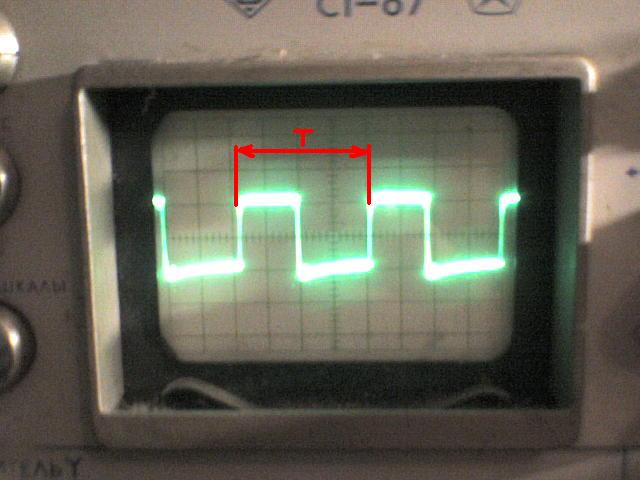

Осцилограф показывает период примерно 80 мкс.

**Master** » 06 авг 2009, 22:04

Так, давай сначала :crazy:

Период = 4 клеточки * 5мс
правильно?

**yak-40** » 06 авг 2009, 22:06

Точно! просчитался :oops:

Тогда правильно

**Master** » 06 авг 2009, 22:26

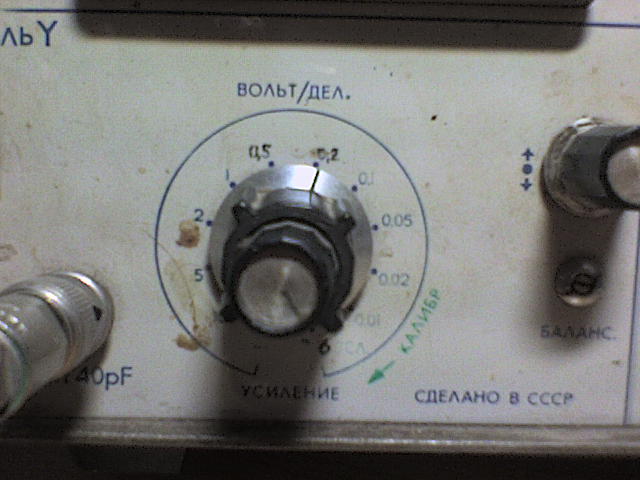

1. А этот маленький регулятор "УСИЛЕНИЕ", который находится на большом "ВОЛЬТ/ДЕЛ."

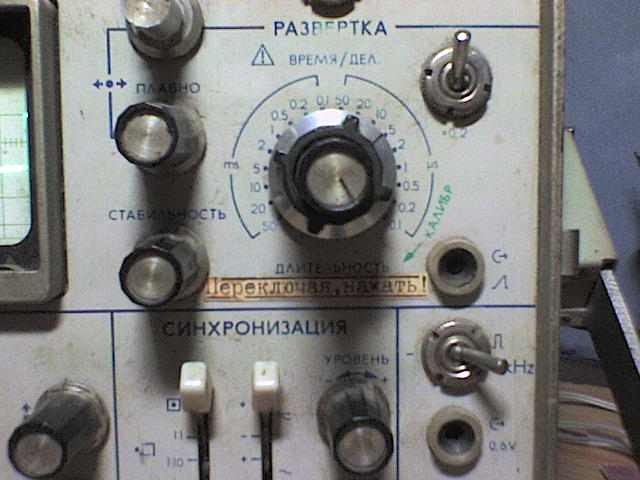

2. И такой же "Длительность", который находится на большом "ВРЕМЯ/ДЕЛ."
Ими что делать?

**yak-40** » 06 авг 2009, 22:29

Это как бы точная настройка.
Кстати, в одном из крайних положений они должны вроде бы фиксироваться, и только в этом положении большому переключателю можно верить

**Master** » 07 авг 2009, 09:14

Ага, фиксируется в крайнем правом.

**-= Александр =-** » 07 авг 2009, 11:35

Кстати раз осцил куплен недавно - ему вообще верить нельзя, пока не откалибруешь. Погляди в мануал - там может даже встроенный калибратор есть. Ну или по заранее обмеренному источнику сигнала...
