Вован спасибо....
объясню в чем дело...
просто изучаю все поэтапно , сейчас уже там тригеры и жк тригеры и всякие дишефраторы и счетчики закончил ... просто иду к тому что прошу... но стимул повышается когда хоть что-то работает наглядно ))))
И так повелось , что все с практики у меня осваивается быстрее....
а вопросы - чтобы програматор не запороть или весь город без света не оставить

может стоит почитать доки к программатору?либо производители на нем сэкономили?:)

Заморгал зараза !!!
Правда спалил я один контролер !
Ложусь спать со спокойной душой !
И самое интересное что все пашет именно с баскома !!!
Красота !
Сначало был 1.11.9.0 , потом думал, что в поздней версии прабла скачал 1.11.9.1.
На нем что только не делал .
Под самый конец , не давало покоя , что все же я настроил на АВР студии програматор - он его увидел зараза , но жуть как баском хотел. Стал жестко насиловать баском - чего только не писал и не ставил !
Когда уже тепрение за 15 часов истекло , просто ненароком на форуме увидел последнюю версию Баскома.
Скачал поставил и там в поле определения рограматора появилось еще пару строк !
и строка STK500 поменялась на STK500 native drive....
Выбираю его и опа баском стал видеть програматор !
А теперь причина - Из трех версий именно баском 1.11.9.5 пашет вот с таким девайсом что я купил.
Бегом залил прошиву , ставлю в микробот - НЕ ПАШЕТ !
Нифига думаю - все правильно написал ! Беру мультимер и давай на ножках искать "прыгающий" вольтаж ! Сразу же нашел , подредактировал прошивку , залил заново и ВУАЛЯ - моргает !

Слава богу !

В Бога не верю, так что всего лишь терпение и старание.

В бога верить надо.....
Бог любит атеистов, они не грузят его своими проблемами...

Столкнулся снова с трудностью...
Хочу прошивать не на самом модуле програматора а во внешнем , как это делают нормальные люди , чтобы не вытаскивать все время микрик с програматора... Так же хочется менять величнины и сразу смотреть результат...
Програматор поддерживает это...
вопрос там есть два режима цетирую
1 - програматор поддерживает последовательное програмирование , как в самом програматоре , так и при помощи разъема внутрисхемного програмирования (ISP)
2 - Програматор поддерживает режим высоковольтного поледовательного програмирования (HVSP) ,как в самом програматоре так и при момощи разъема внутрисхемного програмирования.
какой режим выбрать надо ?
Я скину инструкцию , может кто поможет

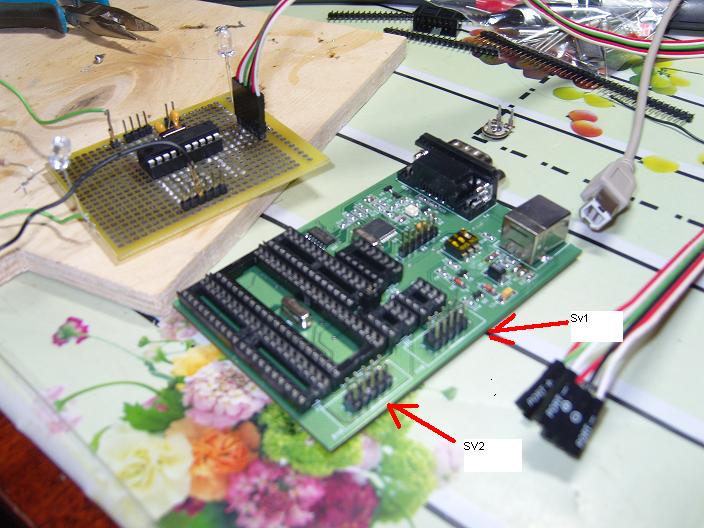

Я сделал платку и вот осталось подключить .
кину фотку и инструкцию

Добавлено спустя 1 минуту:
А это инструкция к програматору этому что на фото

Выбирай п.1 - последовательное програмирование при помощи разъема внутрисхемного програмирования (ISP)

Еще одну микруху спалил !
Зато все настроил
Все пашет ! Автоматически выключает схему на время прошивки и сразу пускает опять с новой прошивкой.
да ISP мод ! спасибо Серег

Добавлено спустя 13 минут 6 секунд:
чтобы сбросить и начать заново работу минибота нужно замкнуть reset на минус ?
Просто на ресете стоит 5.0 вольт !
Я правильно понимаю ?

Прошу помощи
Вот такой код

Код: Выделить всё • Развернуть

$regfile = "attiny2313.dat"
$crystal = 4000000
Dim A As Integer , B As Integer , C As Integer , D As Integer , E As Integer
Config Portb.0 = Output
Config Portb.1 = Output
Config Portb.2 = Output
Config Portb.3 = Output
Config Portb.4 = Output
Config Pind.6 = Input
Portb.0 = 0
Portb.1 = 0
Portb.2 = 0
Portb.3 = 0
Portb.4 = 0

Do
If Pind.6 = 1 Then Portb.0 = 1
If Pind.6 = 0 Then Portb.0 = 0



Loop

End

Диод сразу загорается после прошивки...
Нажимаю на кнопку он гаснет и не загорается пока не отпущу ее. (получается наоборот)
Еще при касании минуса провода схемы , чем сильнее нажимаю на контакт тем он сильнее гаснет ! если плотно прижал то погаснет совсем.
А так все нормально ! Диоды моргают как надо, если без кнопки , а вот кнопка творит чудеса...
может что на так припаял ? или что-то не включил в код ?

Задержки после if вставь хотя бы по 20 мс

Добавлено спустя 45 секунд:
Просто у тебя возникает дребезг контактов и твои условия по случайному принципу обрабатываются

1. правильно писать

Код: Выделить всё • Развернуть

Config Pinb.0 = Output

2. подтяни кнопку резистором к плюсу питания
3. Саша правильно написал, ты не настолько крут чтобы видеть моргания светодиода с частотой одна четырехмиллионная секудны.

Да , с этим разобрался .... спасибо...
а можно включить внутренний триггер на микроконтролере ?
так как дребезг не пропал.

Дребезг на кнопках был и будет всегда, с ним можно бороться двумя путями.
1. Сложный, на каждой кнопке допольнительно вешаются кондеры и резисторы.
2. Простой, программный после каждого чтения состояния кнопки делается пауза, об этом уже писали.

опрашиваем кнопку 10 раз с интервалом к примеру 20мкс, если хоть раз нажата считаем что кнопка нажата, иначе отжата.
