Читаю курс avr123.nm.ru. Хочу соеденить atmega8-16pu к компу. Вобщем у меня есть штурвал от вертолета и я хочу считывать нажатия кнопок на комп (на штурвале своих схем нет никаких, просто ручка с кнопками и рычажками) Возникает много вопросов, и наверно возникнет еще больше когда доберусь до программирования. Наверно вопросы возникают не только у меня, а у всех кто хочет соеденить микруху и комп впервые, поэтому решил создать тему, которая как думается, будет полностью описывать аппаратно-программную обвязку AVR-->rs232-->COM. Наверно надо начать с соединения компа к AVR. На своем курсе avr123.nm.ru любезно придоставил схему. вопрос:

1. имеет ли значение то, какие ставить диоды и оптопары?

З.Ы. ногами не пинать

Диоды эти популярны, но можно и аналог КД522Б и другие, желаетльно быстрые. 1n400x наверно не стоит использовать.

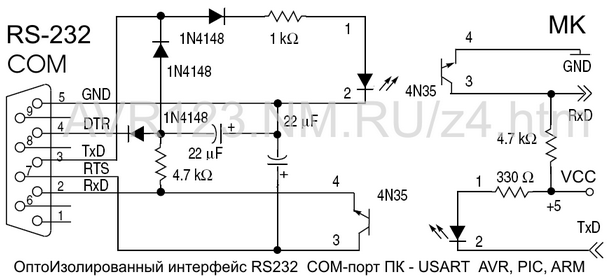

almazkazan писал(а):схема оптоизолированый интерфейс rs-232 на avr123.nm.ru/z4.htm

Эти оптопары имеют общий даташит Фэйрчайлд и наверно близки по параметрам.
4N25 4N26 4N27 4N28 4N35 4N36
4N37 H11A1 H11A2 H11A3 H11A4 H11A5

=======

Если оптоизоляция ( я рекомендую оптоизоляцию применять ! ) не нужна то на той страничке есть попроще схемы - в них к КОМ-порту пойдет только 3 провода.

Спасибо! так быстро

avr123.nm.ru писал(а):Если оптоизоляция ( я рекомендую оптоизоляцию применять ! ) не нужна....

Три проводка чето опасно как то выглядит... Просто по незнанию боюсь спалить COM порт, он ведь у меня один соберу эту схему

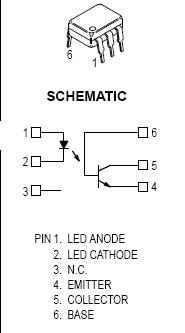

Help! вот вытищил из даташита оптопары 4N35. тут с ножками 3 и 6 что делать? вроде на схеме, короая в первом посту, только 4 ножки оптопары используется, а на картинке 6 ую надо заземлить (base написано)? как быть ?

3-ю ножку не нцжно подключать.
6-ая — смещение базы, в принципе можно не подключать.

На схеме у меня ошибка - вместо 3 читать 5 ! Исправил на сайте.

все - спаял соединил к микрухе atmega8515
теперь программирование. HELP!
на курсе написано http://avr123.nm.ru/z4.htm :
Для ATmegaXX (с одним USART) вот так:
// 8 Data, 1 Stop, No Parity
// USART Receiver: Off
// USART Transmitter: On
// USART Mode: Asynchronous
UCSRA=0x00;
UCSRB=0x08;
UCSRC=0x86;
// USART Baud rate: 9600 для 4 MHz
UBRRH=0x00;
UBRRL=0x19;
Теперь UART готов передавать данные.
то есть в коде надо это тупо набить и можно будет передавать данные? (или же как то для atmega8515 подогнать надо) если да, то как по USART эти данные передавать? ( примерчик бы мне пожалуйста) Примеры кода на курсе неосилил. Просто непонятно какая именно строчка передает данные. заранее спасибо

almazkazan писал(а):все - спаял соединил к микрухе atmega8515
теперь программирование. HELP!
на курсе написано http://avr123.nm.ru/z4.htm :

Для ATmegaXX (с одним USART) вот так:

Код: Выделить всё • Развернуть

// 8 Data, 1 Stop, No Parity
// USART Receiver: Off
// USART Transmitter: On
// USART Mode: Asynchronous
UCSRA=0x00;
UCSRB=0x08;
UCSRC=0x86;
// USART Baud rate: 9600 для 4 MHz
UBRRH=0x00;
UBRRL=0x19;

Теперь UART готов передавать данные.

то есть в коде надо это тупо набить и можно будет передавать данные?

ДА ! но тупо не надо, лучше подумать и понять что эти строки обозначают.

Настройку делать удобно мастером под конкретный МК , а программирование передачи и приема в задаче-упражнении 5
http://avr123.nm.ru/z5.htm

almazkazan писал(а):Просто непонятно какая именно строчка передает данные. заранее спасибо

Неужели не понятно какая строчка и какой код выводят данные ???



и



Добавлено спустя 9 минут 25 секунд:
===============
Запустил мастер CVAVR ... тройка кликов мышкой - и получи код настройки USASRT

спасибо, оказывается действительно все понятно написано

Добавлено спустя 27 минут 12 секунд:

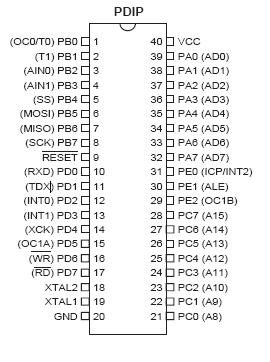

ха так, мне нужны ножки RxD и TxD... RxD вижу-ножка 10. а ножка ТхD?
есть TDX (ножка 11).... опечатка чтоли в даташите? то есть TDX==TxD?

almazkazan писал(а):опечатка чтоли в даташите?

Наверно.

almazkazan писал(а):то есть TDX==TxD?

Ага. Т.е. в курсе правильней написано чем в даташите на ATmega8515

понял как посылать... а как понять пришли ли сигналы в комп? как увидеть то есть, программа чтоли какая? С CомVC попробывал посмотреть но че то неосилил, нигде ничто с 0 на 1 не меняется, настроики чтоли... непойму

Если схему согласования уровней спаял правильно(проверь, а то спалишь ком порт ), то используй программки типа HyperTerminal, Putty и т.д. для соединения. Настройки выставляй те которые установил в программе для МК(параметры USART)

almazkazan писал(а):понял как посылать... а как понять пришли ли сигналы в комп? как увидеть то есть, программа чтоли какая?

Я думал вы и правда ЧИТАЛИ http://avr123.nm.ru/z4.htm
а вы похоже ПРОСМАТРИВАЛИ Там рекомендованы специальные програма для работы с COM портом ПК.

avr123.nm.ru писал(а):Там рекомендованы специальные програма для работы с COM портом ПК

Большого смысла в них нет, я после диагонального просмотра курса написал софтину которая управляет МК по ком порту без проблем, использовал только Putty. Я не говорю что те программы не нужны, простого терминала хватит

avr123.nm.ru писал(а):Я думал вы и правда ЧИТАЛИ http://avr123.nm.ru/z4.htm
а вы похоже ПРОСМАТРИВАЛИ

я Читал. Но вот понял ли я то что прочитал? вот в чем вопрос!

Добавлено спустя 2 часа 27 минут 45 секунд:
прочитал повнимательнее. че то не пашет девайс мой сделал вот так

Для проверки интерфейса rs232 (проверить полный путь сигнала до контактов подключаемых к вашему МК или устройству) соедините проводники идущие к ножкам микроконтроллера RхD и TхD между собой отключив их от МК. Теперь символы отправляемые с компьютера должны возвращаться в него. Если этого не происходит ищите неисправность в схеме вашего адаптера

отпраляю строку. не пашет, в комп сигналы до доходят. решил проверить СОМ порт. COM порт пашет... схему вроде правильно собрал... может оптопары перегрел когда паял.. как их проверить можно?
