Всем привет.
Озадачился вопросом создания моста на 12V/2A.
Взял мост из openservo, и пытаюсь пристроить логику так, чтобы управлять двигателем с помощью одного ШИМ-а, и одного порта (H - по часам (условно) / L - против)

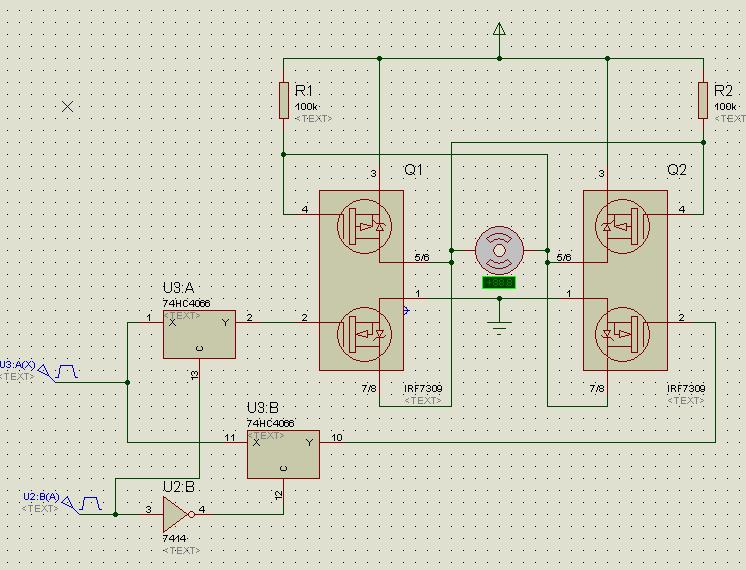

Делаю в Протеусе. Я не особо понимаю, я только учусь=). Подскажите плизз, что не так?

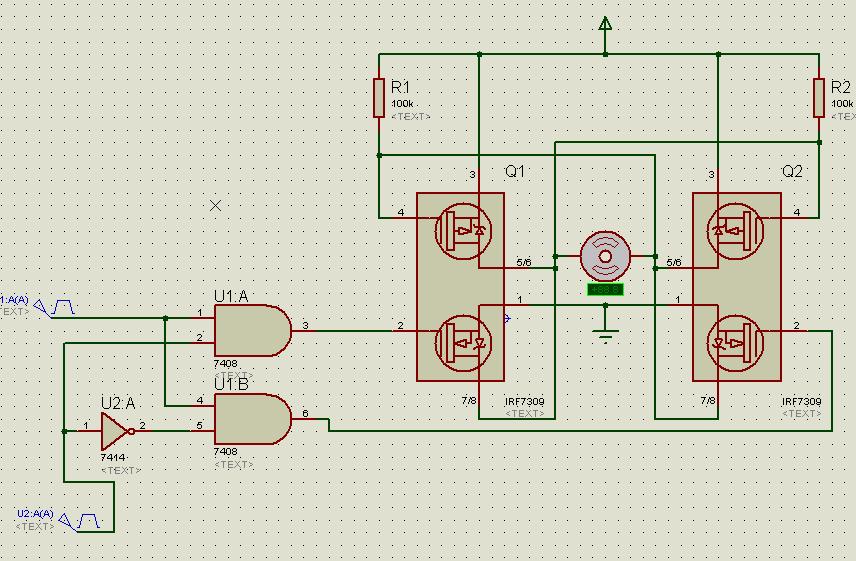

И второй вопрос, по 2й схеме. Будут ли ключи пропускать через себя ШИМ? и какая схема будет лучше?

А может взять готовое решение L298 1,5 А не хватит, а вообще если поискать по форуму, то можно найти очень много разных схем про Н-мост рабочих и не очень.

Пока и 1.5А хватит, только вот хотелось бы что ни будь универсальное, чтобы при необходимости и до 2-3 А можно было нагрузить.
А вариантов на форуме очень много, и не одной конкретной схемы.
По идее вариант Openservo с логикой должен работать. Вот только Протеус не хочеть моделировать.
Может у кого нибудь есть реально работающая схема на Mofset-ах? Не хочется колесо снова изобретать)

бери мою схему от брумбота

Гул, дай ссылку на твою схему, а то я ее чета нимагу найти.

Главная - BroomBot (МиниБот-ПРО) - Национальный класс роботов-пылесосов - Электроника - Схема Н-мостов робота-пылесоса BroomBot
