**foxit** » 23 окт 2008, 22:07

Здравствуйте.

Для конструирования ЧПУ станка приобрел ШД с параметрами Uпит=2.5 В, I=2.5 A, Rоб=0.9 Ом и микросхема-драйвер- L6203.

Согласно описания L6203 Uпит min=12 В. Можно ли к этой микросхеме подключить двигатель с такими параметрами? Если да то как?

**Myp** » 23 окт 2008, 22:55

а вначале спросить какой мотор купить и драйвер к нему потребуется религия не позволила?

марку мотора хотяб скажи

**foxit** » 23 окт 2008, 22:57

Движок SY57STH56-2804A

**Myp** » 23 окт 2008, 23:18

такс
а откуда ты взял информация про напр питания 2,5 вольта?

**FireFly** » 24 окт 2008, 00:02

Агы

вот табличка для этого мотора при 30 вольтах питания

Добавлено спустя 6 минут 34 секунды:
в даташите на драйвер пишуть максимально 48в можно, к ентому драйверу еще схему управления прилепошить надобно + на один движек нужно ДВА таких драйвера и огород нагородить

чет по мойму ты перемудрил...

**avr123.nm.ru** » 24 окт 2008, 08:53

foxit писал(а):Uпит=2.5 В, I=2.5 A, Rоб=0.9 Ом

А як же закон Ома ?

Добавлено спустя 3 минуты 35 секунд:

foxit писал(а):Uпит=2.5 В
Согласно описания L6203 Uпит min=12 В. Можно ли к этой микросхеме подключить двигатель с такими параметрами ?

Можно если ток 2.5 ампер для драйвера допустим. Питание обычно берут в 5 (и более) раз больше номинального для шагового мотора.

foxit писал(а):Если да то как?

Прямо так как в даташите нарисовано и в апноутах написано.
Например вот интересно: st.com AN1495 ШД микрошаг L6208 microstepper_cont_driver_bip_2.8A.pdf

Мне кажется лучше что-то от Allegro посмотреть - типа A4983 efind.ru

**FireFly** » 24 окт 2008, 10:04

ИМХО дешевле на транзисторах спаять

**AGENT** » 24 окт 2008, 23:30

Раз тут про ШД, решил спросить, где можно в Москве купить их. Интересует из серии FL57ST.

**avr123.nm.ru** » 25 окт 2008, 01:30

В заголовке форума ! www.stepmotor.ru

**foxit** » 30 окт 2008, 23:34

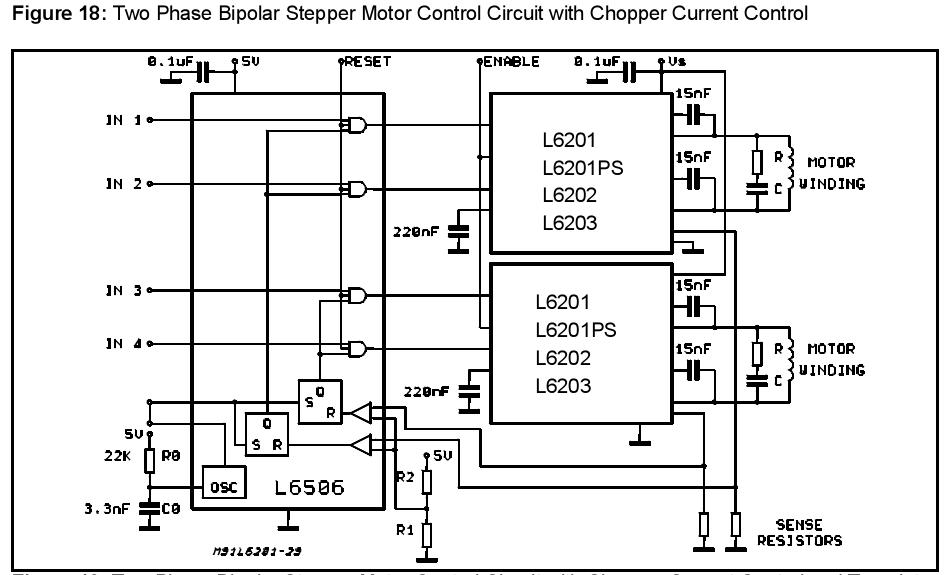

вот схема включения движка
Объясните как выбрать R и C , sense resistors в зависимости от параметров двигателя SY57STH56-2804A.
Параметры двигателя Uпит=2.5 В, Iпит=2.8 А, Rоб=0.9 Ом.

**avr123.nm.ru** » 31 окт 2008, 08:20

foxit писал(а):как выбрать sense resistors в зависимости от параметров двигателя SY57STH56-2804A.
Параметры двигателя Uпит=2.5 В, Iпит=2.8 А, Rоб=0.9 Ом.

Вам подойдет 0.2-0.3 Ом

foxit писал(а):как выбрать R и C

наверно 39-47 Ом и 0.1 мкФ
или как на какой нибудь макетке на этих микрухах - наверно производитель делает отладочные платы под них.

**AGENT** » 10 ноя 2008, 18:13

Нид хелп. Где можно в Москве преобрести ШД из серии FL57ST. Степмотор не предлагать, у них интересующих движков нету.

**mura** » 21 ноя 2008, 16:03

Для этого мотора "робной" драйвер TB6560

**mch** » 24 фев 2009, 20:36

Здравствуйте, тоже хочу приобрести двигатель (sy57sth56-2804а)вычитал в описании среди прочих параметров "направление вращения - по часовой стрелке" в связи с этим вопрос - он вообще в другую сторону не может вращаться или это просто вроде как положительное направление? больше нигде такой характеристики для ШД не встречал - правильно ли я понимаю что они по природе своей полностью симметричные?
Какая система крепления на вал у них предусмотрена - резьбы там нет
Заранее благодарю за ответ.

**FireFly** » 24 фев 2009, 22:15

нормально крутится во обе стороны
на вал обычно лепят муфту типа таких

Даташит на серию этих двиглов в аттаче
