вот

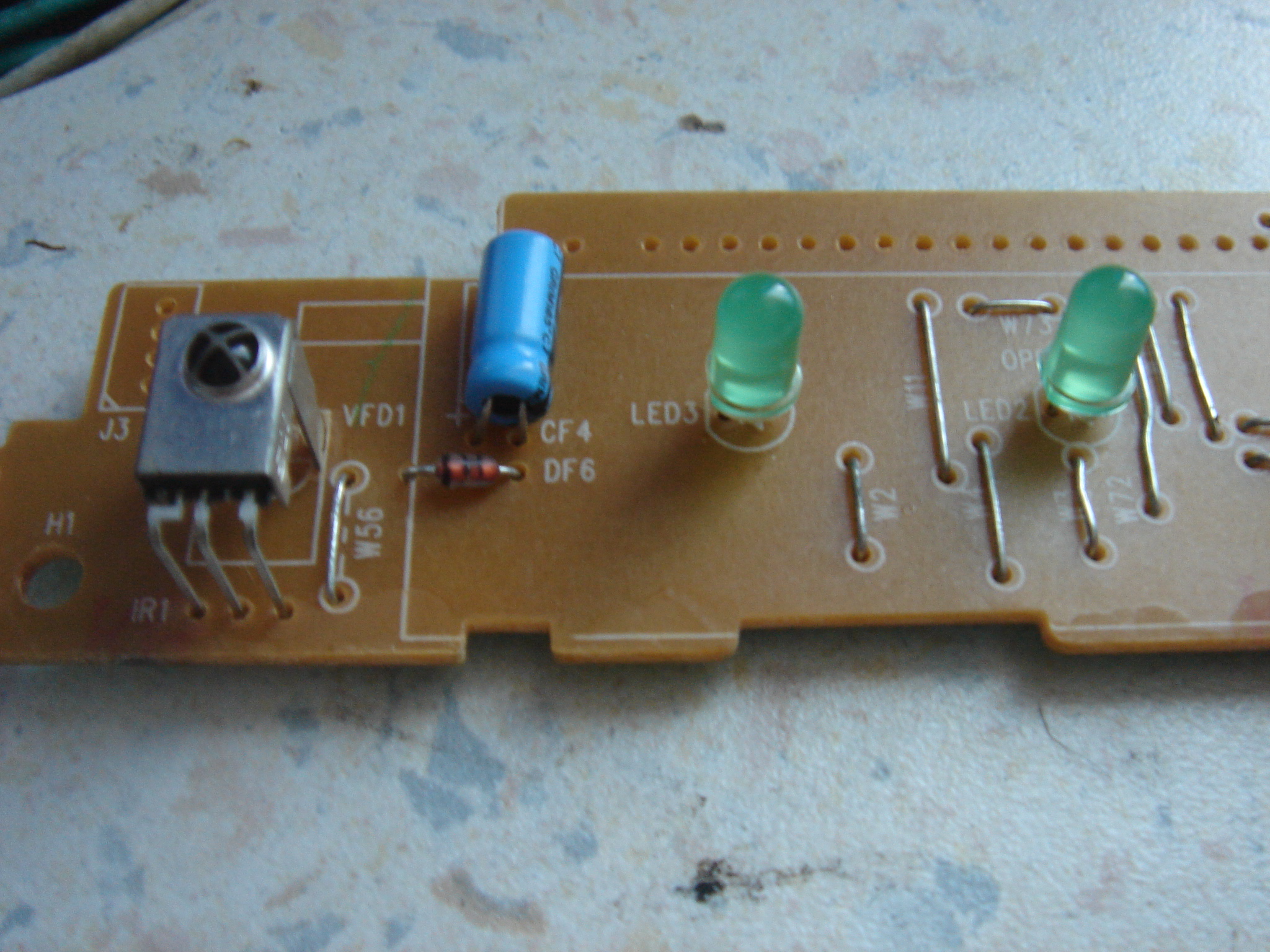

а на ир1 ниче не написано?

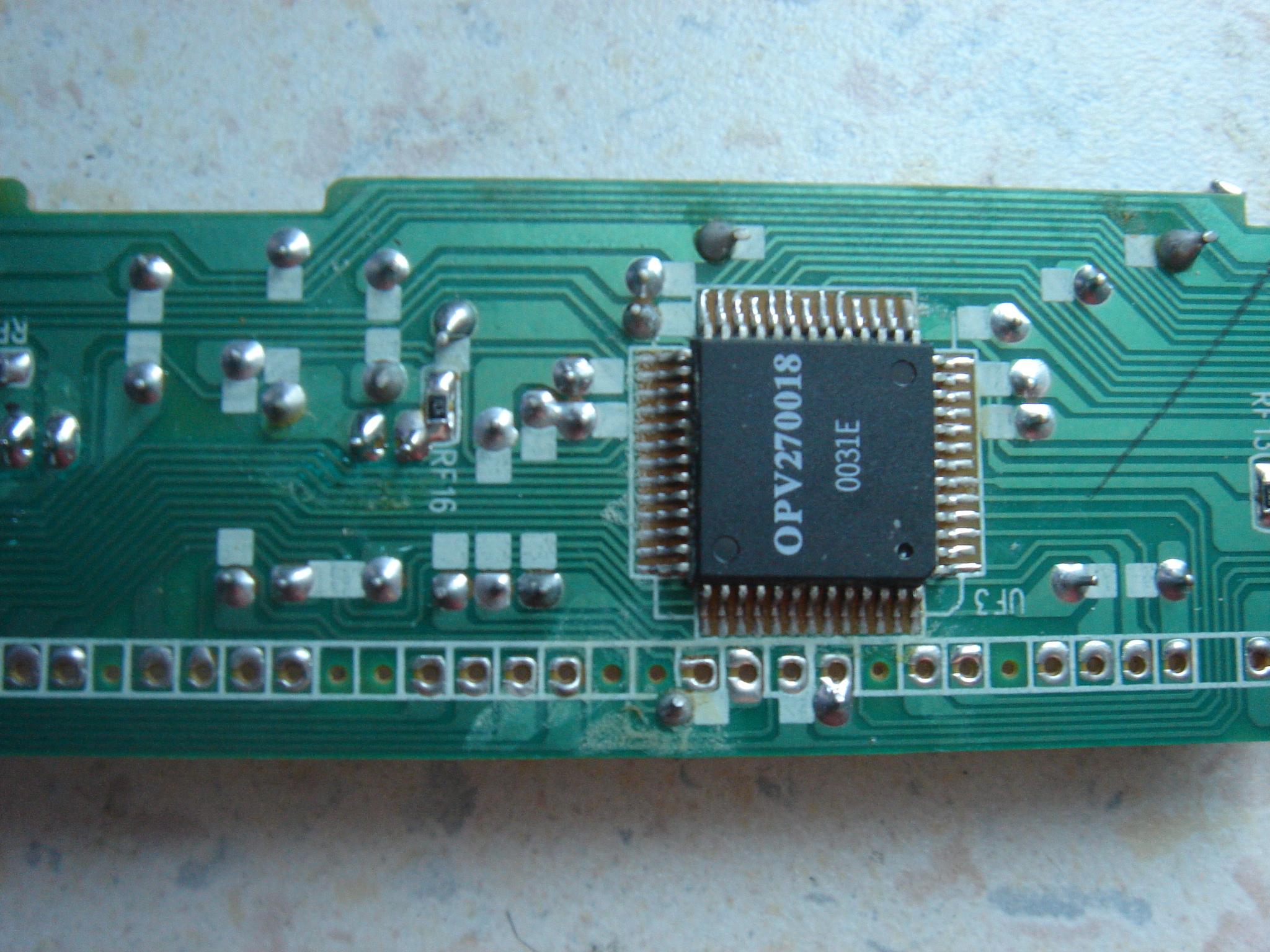

только 1073_

ну ты маньяк вобще
файлы мегабайтные необрезанные вставлять


явно этот IR1 типичный тсоп
тока засунут в железный экран.

ищи где там у него нога плюс минус
а третья оставшаяся нога и будет как раз сигнальной которую ты будешь к своему МК подключать

Те нужен только он? я просто думаю не выпаивать его, тут просто диод стоит т.е. если сигнал идет то диод моргает.

apebratan писал(а):нашел старый двд плеер daewoo dv-001

хз что за плеер но скорей всего ты неправильно название написал

Добавлено спустя 4 минуты 33 секунды:

FireFly писал(а):да ты шо? вообще то бывают особенно в старой аппаратуре и вариантов ВАГОН и частота 36 не факт... (телепатия твоя типа в действии? )

совершенно верно
тока не забудь что у нас есть и приёмник и пульт к нему и нам даже знать не нужно на какой частоте оно работает))
даже ни капли не интересно.

во вторых, ДВД это не те приборы которые бывают слишком старые
двд изобрели гораздо позже тсопов и вероятность того что в ДВД плеере стоит какаята аналоговая схема ИК приёмника практически равна нулю

Добавлено спустя 1 минуту 41 секунду:

apebratan писал(а):Те нужен только он? я просто думаю не выпаивать его, тут просто диод стоит т.е. если сигнал идет то диод моргает.

да только он

ну отпаяй и диодик тоже, это нетрудно
кстати диодик припаян как раз на сигнальную ножку тсопа =)
так что тебе даже проще будет найти плюс минус у тсопа
я бы сказал сразу где чо но такие картинки тяжелые смотреть не хочу

+даже если небыло бы пульта, то требуется обычный моб. телефон, с ИК портом.
На него ставится программа IR remote и на ней можно выбрать марку и модель, и использовать телефон в кач. пульта

еще вопрос, питание к нему как и к МК такое же?

забей на эту дурацкую идею. купи в магазине нормальный ТСОП с известной частотой и экспериментируй. Когда "подрастешь" сможешь и этот подключать.

в принципе да
5 вольт

бывает конечно и 3 но это скорее редкось

Добавлено спустя 1 минуту 38 секунд:

Кирилл писал(а):забей на эту дурацкую идею. купи в магазине нормальный ТСОП с известной частотой и экспериментируй. Когда "подрастешь" сможешь и этот подключать.

читай внимательно ветку
у нас есть РОДНОЙ ПУЛЬТ с кнопками и РОДНОЙ ТСОП
которые работают в паре
нам наплевать на частоту, хоть там 36кГц хоть 63кГц
она нам не для чего не нужна

проблема с нахождением + и - =) т.к. 4 платы все шлейфами я непонимаю=)
извините=)

видиш корпус металлический одетый на IR1 ??
он кажись впаян в плату чтоб крепче держался
зацени ка тестером, нет ли контакта между этим железным корпусом и одной ножкой тсопа??
если есть.... то эта ножка минус.

далее размышляем...

одна ножка соединена(возможно через резистор) с зелёным светодиодом который моргает, значит эта ножка это сигнальная ножка

ну и оставшаяся ножка это плюс

спасибо, разобрался. Я подключил сигнальную ногу к МК (PB2)
а что в программе делать?

такс
для начала просто проверь работает ли у тебя железо которое ты собрал

тоесть на васике напишу простую прогу чтобы МК читал состояние на ноге PB2 и если там изменилось то моргал светиком и понажимай кнопки пульта

а дальше если нажимая кнопки на пульте МК моргает иди читай хэлп про RC5

кстати непло хо бы профильтровать питание которое идёт на тсоп, поставив керамический конденсатор рядом с самим ИК приёмником

я не программер и не электронщик и вобще в робототехнике электронике и программировании ничо не понимаю, а умею только болтовнёй занимацца
так что дальше не ко мне))

Всем огромное спасибо за помощь, буду собирать=)
хорошо что вы помогаете, благодаря этому я уже много в чем разобрался=)

почитал я урок про минибота о RC5,почти ничего не понял но все же зашил на МК такую программу

Код: Выделить всё

$regfile = "m8def.dat"

Config Rc5 = Pinc.3
Enable Interrupts
Dim Address As Byte , Command As Byte
'----------------------------------------------------------------------------
Config Portc.2 = Output
Config Pinc.5 = Input

Led Alias Portc.2
Button Alias Pinc.5
'----------------------------------------------------------------------------
Do
   Getrc5(address , Command)
   If Address <> 255 And Command <> 255 Then
      Command = Command And &B01111111
      Print Chr(12);
      Print "Address - " ; Address
      Print "Command - " ; Command;
      Gosub Flash
   End If
Loop
End
Flash:
Led = 1
Waitms 100
Led = 0
Return

а что дальше делать? я понял что МК должен принять сигнал с каждой кнопки пульта и сохранить, так ведь?
