**MOHTEP2** » 19 июн 2008, 12:38

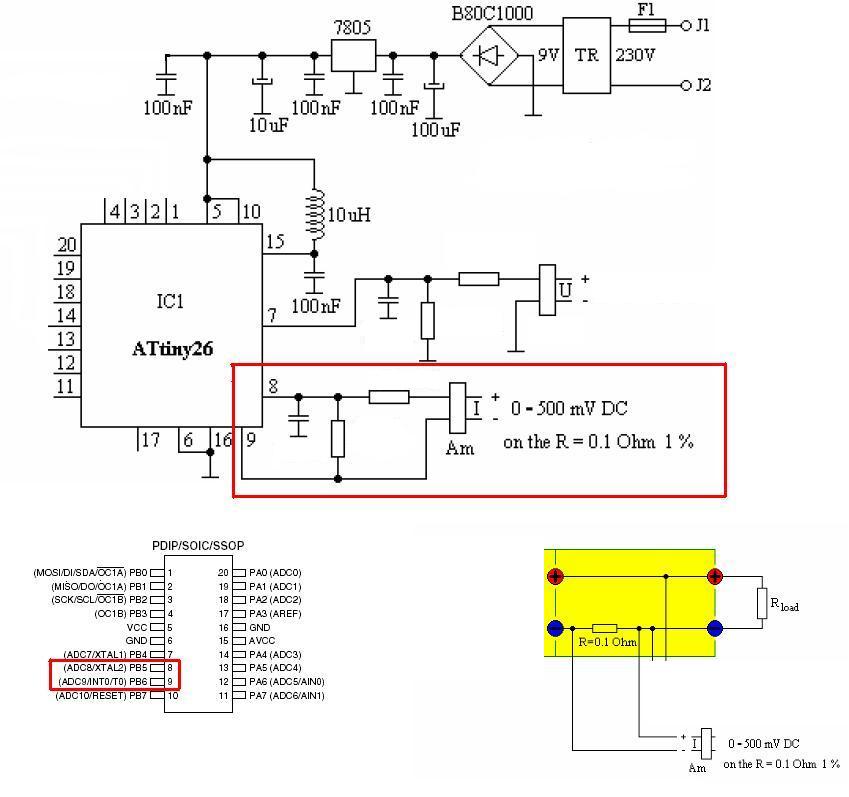

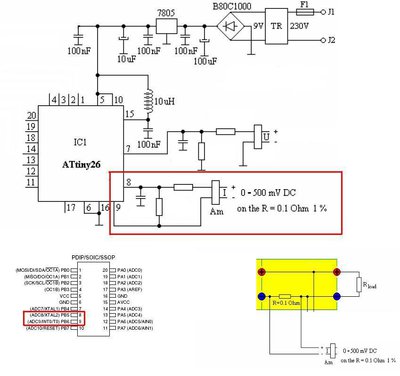

Вот схемка ---> ниже
Обведино красным то-очем вопрос
Обесните плиз почему для измерения тока используют 2 вывода АЦП ?

**Myp** » 19 июн 2008, 12:45

имхо чтоп мерять с разными пределами...
один предел один вывод а второй предел другой вывод через резистор

но я не электронщик так что я не уверен :oops:

**MOHTEP2** » 19 июн 2008, 12:47

Я тоже чесно не знаю почему хотел уточнить и узнать что нужно в програме писать для тока....

**EdGull** » 19 июн 2008, 12:52

не... это диффиринциальное влючение.

Добавлено спустя 1 минуту 12 секунд:
получается что надо мерить один вход относительно другого, а не относительно опоры

**Myp** » 19 июн 2008, 13:07

эммм
и что мы этим добиваемся? предел измерений меняется или точность или чего?

**-= Александр =-** » 19 июн 2008, 13:13

Диф. усиление работает как Результат=(Канал1 - канал2) * X, где X = 1, 10 или 200
Тоесть в этой схеме измеряется напряжение на резисторе. Причем измеряется очень грубо, без фильтрации и какой-либо защиты. Не советую так делать.

**MOHTEP2** » 11 июл 2008, 13:50

Наконец нашол микросхемы которые мерят Ток )) от 1 до 10 Ампер те пудет проше организовать контроль заряда акума и пару других вешей.....

**Digit** » 11 июл 2008, 14:18

вот народ!

А названия чего не написал? Чтоб спросили?

**MOHTEP2** » 11 июл 2008, 14:37

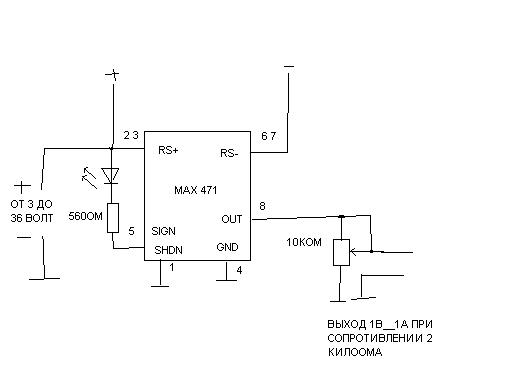

Извиняюсь первая ч то приходит в голову то max471 ток до 1 ампера в импульса 10 на на 10 милисикунд )) схемку набросаю кину поже. про другие то они на другой работе напишу дня через 3....

Добавлено спустя 10 минут 14 секунд:
Вот набросок думаю разберетесь

Добавлено спустя 3 минуты 14 секунд:
подробнее расписано в етой книге страница 127 по 132

Автор
Патрик Гёлль

Как превратить персональный компьютер в измерительный комплекс
