Всем прива.

Начал делать схему контроллера в Протеус, но нету ни одного похожего МК.

Например нужна мега128, но в Протеус она выглядит не совсем как на самом деле.

Как бы мне её обозначить схематически, чтобы сделать схему ?

Или может, есть программы, где есть модели МК распространенных?

о боже
мега 128 на саму себя не похожа
какой кошмар..


а можно скриншот как она выглядит?

Блин, у неё 2 порта в шину засунуты без распиновки.

так значит это самая обычная стандартная мега? и вы товарищ просто не умете протеусом пользоваться?
так бы сразу и сказали
так мол и так, порты выведены в шину, как бы мне мою схему к ним подключить...?

вобщем идите ко читайте хэлп там подробно расписано как соединять в шину и разъединять и т.д.

Что то я вас не понимаю.

У Протеуса модель Меги без 2 портов, а вместо этого 2 шины без подписей и распиновки.
Сам я шинами полльзовался, но мне нужно знать у какой ножки какой вывод и т.д.
Если вы делали схему в Протеусе с мегой128, то скажите пожалуйста как мне увидеть модель без шин с распиновкой ?

ну как же, без подписи и распиновки
там же всё написано
я вот прям щас специально запустил протеус и проверил

2 шины и обе подписаны!

RoboTok писал(а):Сам я шинами полльзовался, но мне нужно знать у какой ножки какой вывод и т.д.

ОТКРОЙТЕ ДАТАШИТ !!! и позырьте !

или пример шахматы в PROTEUS.

Сколько видел схем с использованием мег128 и не в одной небыло шины из корпуса как в Протеус.
Кто му же у них названия не верные не как в ДШ.
И к тому же нету нумерации.

Вот открыл я ДШ, смотрю и не вижу там портов АД(0-7) и А(8-15).

Есть PD0, PD1, PE0 и т.д.

Вы понимаете о чём я вообще пишу ?

Мне нужно схему накидать и чтоб было понятно, где и куда идут выводы.
Так можно было вообще сделать одну синюю полоску и сказать, что там всё.

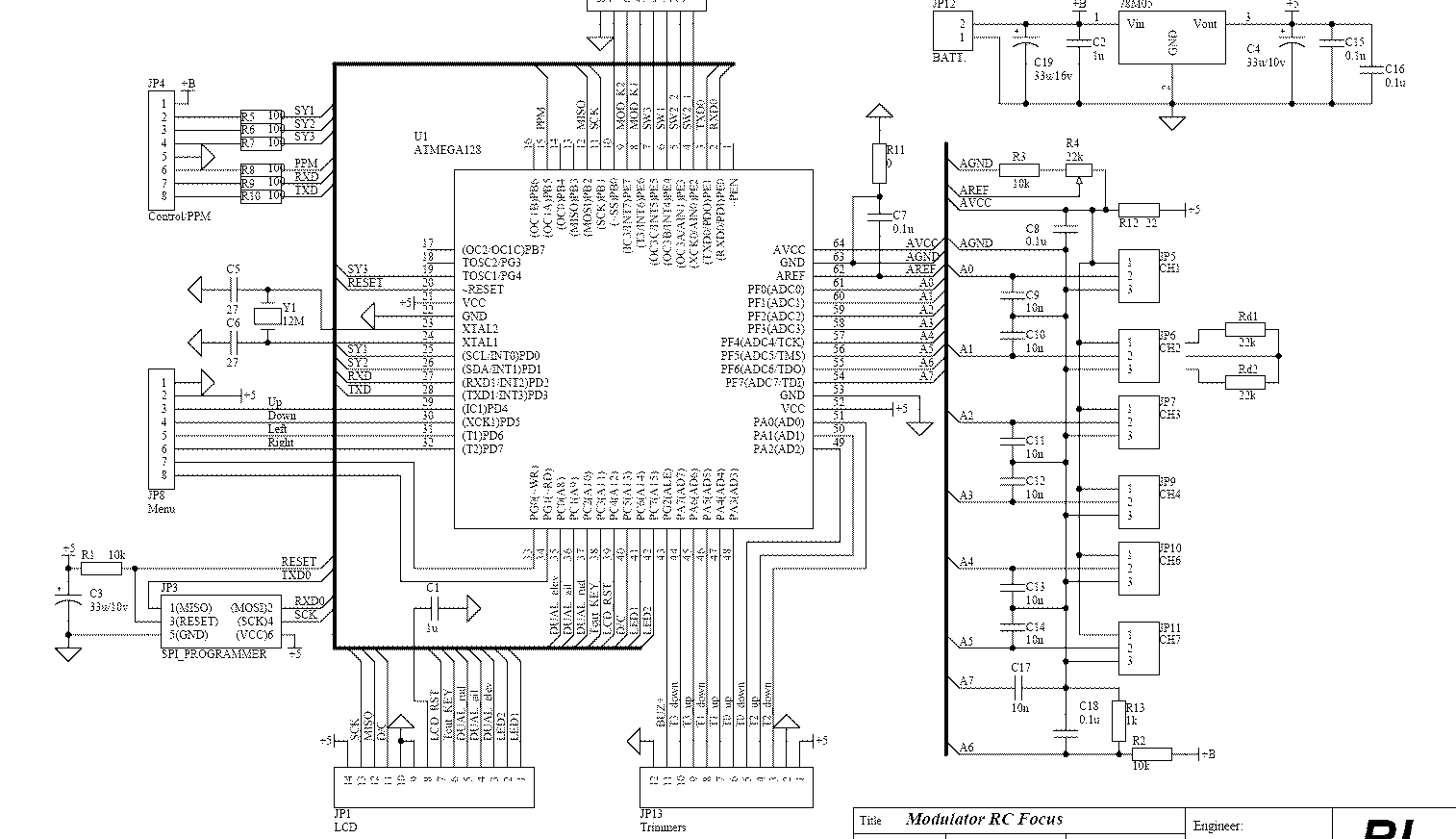

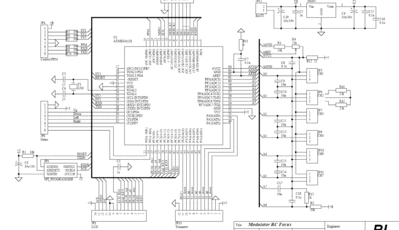

Блин щас схему найду на меге128, чтоб вы поняли как люди делают и как выглядит мега в реале.

Вот открыл я ДШ, смотрю и не вижу там портов АД(0-7) и А(8-15).

предлагаю распечатать и скушать его, с майонезом или кетчупом.
может хотябы тогда будет польза...



а это игра такая десткая
"найди одинаковые буковки" называется

картинка, если вы не заметили, из даташита =)

Так можно было вообще сделать одну синюю полоску и сказать, что там всё.

ага
тока не одну а несколько
по 1 полоске на каждый порт

Я вообще по такому поводу не напрягаюсь - для симуляции у меня одна схема, для разводки - другая, а для сдачи документации третья.

Короче буду очень рад, если мне ктонить поможет конкретно.
А то Myp-а я не понимаю...

Добавлено спустя 1 минуту 33 секунды:

-= Александр =- писал(а):Я вообще по такому поводу не напрягаюсь - для симуляции у меня одна схема, для разводки - другая, а для сдачи документации третья.

А в чём вы схемы рисуете ?
И что посоветуете ?

А то меня Протеус уже парит чутка.

Дохтора сюда!!!! Дохтора!!!!
пациент ослеп!!!!!



итак для проверки
пишу большими буквами!!!
Внимание!!! Сосредоточьтесь!!!


в даташите написано

PC0 (A8)
PC1 (A9)
PC2 (A10)
PC3 (A11)
PC4 (A12)
PC5 (A13)
PC6 (A14)
PC7 (A15)

в протеусе шина A[8..15]

ваши ассоциации????

RoboTok писал(а):А в чём вы схемы рисуете ?

Вот вам - http://kakEagle.narod.ru - супер пупер и экстра ...

Я рисую в PCAD-2004. Не потому что нравится, а потому что это щас почти что стандарт такой. Развожу когда как - в PCAD и в Proteus. Иногда (самое простое) вообще в Sprint Layout. Eagle меня что-то не впечатлил...

Вот еще хвалят - http://www.diptrace.com
