Я прочитал статейки и вырезки их журналов и понял (наконец-то), что просто так мегу не подключить...
т.е. необходимо соблюдать определенные правила, и с что-бы я не собирал на ее основе всегда начало будет стандартным.

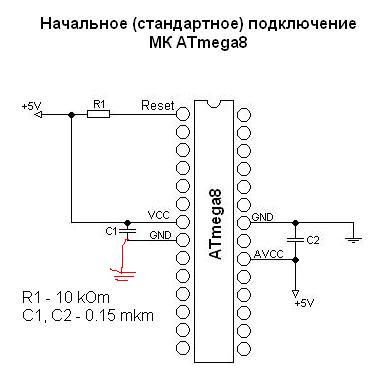

Я нарисовал такую схемку, с которой надо начинать любой проект - это подключение должно быть всегда.

Верна ли схема? Обязательно ли ее соблюдать?
Может чего не хватает?

Распиновку не помню, но так вроде все верно, если тока будешь работать от внутреннего RC генератора.

Добавлено спустя 53 секунды:
А не левый GND тоже нада к земле подключать.

Добавлено спустя 1 минуту 13 секунд:
О как.

Зачем создавать не нужную тему? Лень ДШ посмотреть?

Шоб ДШ понимать нада многое знать и уметь, его же не для чайников пишут.

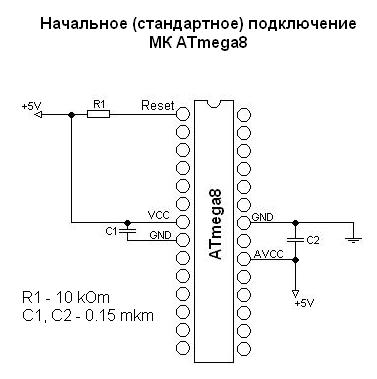

про левый граунд - это мой недочет, признаю.

а по ДШ - он не на нашем написан - я знаю англ.яз, но слабо. к тому же, я на русском книгу 4 раза перечитывал, чтобы понять хоть что-то - знаний пока маловато.

И еще я думаю, что эта тема немного уменьшит количество вопросов.

...а что такое "С1, С2 - 0,15 mkm"?

два конденсатора по 0.15 микрофарад

Микрофарады пишутся mkF, или чаще uF (от схожести буквы u с буквой "мю")

Еще б неплохо программатор врисовать сюда и стабилизатор 7805 - тогда еще целая пачка вопросов отпадет!

Цитирую большую советскую энциклопедию:

В практике чаще применяются дольные от Фарады единицы: микрофарада (мкф, mkF), 1 мкф = 1*10^-6 ф, и пикофарада (пф, pF), 1 пф = 1*10^-12ф.

Это я к тому, что не "mkm", а "mkF". "mkm" - это микрометры.

Добавлено спустя 32 секунды:
ну да, вот уже ответили

Тогда так:
Если есть желание за минимальное время подготовить контроллек к работе, то в разделе System Control and
Reset смотрим временные характеристики, опираясь на них расчитываем сопротивление и ёмкость висящих на "резете", т.е. находим постоянную времени.
Затем переходим к разделу Analog-to-Digital Converter, там сморим как правильно подключить аналоговое питание. Только потом не забываем правильно разводить и согласовывать земли.
Хотя если не собираешсь собирать высокоточное оборудование, то можно не думать над всем этим, а ставить как есть, и аналоговое питание можно отключить от AVCC.

-= Александр =- писал(а): ... врисовать сюда и стабилизатор 7805 ...

мне пря стыдно... Это что и куда вставлять?

Grover писал(а):мне пря стыдно... Это что и куда вставлять?

Стабилизатор напряжения.

Подождите если он будет питать схему от компутерных 5 В, то стабилизатор не нужен.

схему я собираю стандартную, т.е. питать "чем попало" - батарейки, аккумуляторы. только на стадии разработки и тестирования от компьютера.

Я раньше полюблял ресет прямо на питание кинуть (наивно полагал что помехоустойчивость выше), теперь оказывается - низзя. Спасибо, Гровер нарисовал схему - просветил
Только объясни, зачем там 10к стоит?
А AVcс наоборот через 50..100 ом подключал и емкостину порядка 1мкФ вешал, зря наверное
