Здравсвуйте!!!!

Собрал Программатор 5 проводков как на страницах нашего любимого курса. Его правильную разводку и вообще работоспособность гарантирую - раз пять проверял тестером. Впаял резисторы на 150 ом.

Микроконтролер у меня атмега16PU.

Сначала пытался его прошить на плате для чего подключил к ней питание - аккумулятор сотового телефона и программатор. Распиновка при подключении соблюдена - факт. проверялось тоже не однократно. На плате кварц на 10 и 33пФ кондеры. Плату выкладываю.
После чего открываю кодэвизионавр, пишу простенькую прогу., кстати в генераторе кода указываю, что частота 10. Хочу прошить, ставлю Фьюзы = 0 на SUT0 И CKOPT.

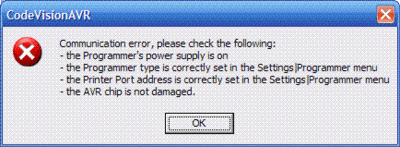

Нажимаю програамин алл..... программатор задумывается и выдает....см.скриншот.

Кстати в проге указал 1лпт - он у меня один. и программатор - стк200...

даже не знаю в чем тут дело....

Меги у меня две.... подумал, что первая просто неисправна....вставил вторую...та же фигня.... А к ним бережно -пылинки сдувал....


ОЧЕНЬ НУЖНА ПОМОЩЬ В ЭТОЙ БЕДЕ....

А разве аккум от сотового на 5 вольт?
И еще, а чего сразу программинг? А почитать из МК те же фьюзы?

Рановато ты фьюзы прошиваешь.
Я обычно для проверки работовпособности все системы просто читаю фьюзы, потом не правя их, заливаю программу.

что получить то хотел

во первых
запитай от чегонить более подходящего
во вторых толку от твоего кварца пока никакого потому как с завода она сконфигурена на внутренний осциллятор
и пока ты первый раз фьюзы не изменишь прошивши внешний кварц не будет работать

а ты земли соединил? у компаи у меги?

а провода не длинные от лпт порта до платки?

ЗЫ
сил на выкладывание скриншота и платки видимо нехватило...

Вообще дошло до тупого:

Припаял программатор к разъему для меги, естественно на соответсвующие ножки.
Длина проводов программатора 8 см от силиы.

питание подаю от УСБ, то же припоял на прямую. земли естественно, соедениены.

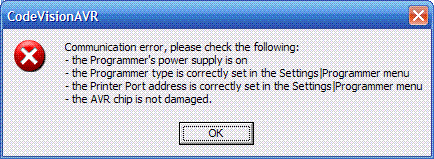

На ЛЮБЫЕ действия прога отвечает как на скриншоте.

Скачал программатор другой-какой-то он пишет, что МК не отвечает.

ну чтош

тады такой совет
бери светодиодик и через резистор прицепи его на ноги МК которыми программируешь
если на линию ресета повесить он пару раз моргнёт, если на линию данных повесить то будет весело моргать
если в cvavr выберешь пункт прочитать id кристалла или прочитать фьюзы(не торопись прошить попробуй прочтать сначала, ато косячно прошьёццо и умрёт =) )
тогда сможешь посмотреть вобще идут ли какието сигналы на МК от лпт порта или у тебя лпт порт не ворк
заодно в биосе можешь посмотреть как у тебя лпт порт настроен.

программатор в настройках нужный выбрал?

внематочно читаем сообщение
там написано

Кстати в проге указал 1лпт - он у меня один. и программатор - стк200...

Уважаемый МУР, подскажи пожалуйста какие настройки должны быть в биосе. а то я расстроился до такого состояния, что хочу взять дубину рАЗЪЕ....ать своего робота,которого делаю. в теме наши достижения - пионер называется.
а насколько реально убить мегу статическим электричеством?
вот вы говорите, что питание от акб сотового в 3.7 в - не то. разве этого мало?.

да мало
нуно 4.5-5 вольт
а от 3.7 (кстати это напряжение севшего акумулятора) могут быть всякие глюки


а про дубину это нормально, это типа очередной этап =) у всех было


про биос...

lpt порт должен быть в режиме ... spp или spp+epp
чорт сам забыл, где тут АВР123? он помнит
щас попробую вспомнить, тогда точно напишу

но пока не торопись, попробуй мигает ли светик если его на проводки программатора повесить
мб у тя просто нет доступа к лпт порту.

Дорогие, многоуважаемые мною модераторы, в частности МУР!!!!

Действительно, вся проблема была в биосе. Поменял настройки на первые попавшиеся и все заработало!!!! УРАААААА

НЕ ПОНИМАЮ: почему об этом не где не написано.....

В курсе у АВР123 написано! Мож читал не внимательно?

а чо если модератор то и не человек уже?
я в первую очередь роботостроитель
а потом уже великий и могучий =))

Я РАДДДДДДД......МЛИН!!!!!
Читал курс. Сегодня особенно Z7 и 7 страницу...несколько раз........может просто не обратил внимание....... Кто знает????
