А уверен, что пульт от телека с нужной частотой шлет?

Код: Выделить всё • Развернуть

#include<tiny2313.h>
#include<delay.h>



void main(void){

    DDRB = 0b00000001;
    PORTB= 0b00000001;
    DDRD = 0b01000000;
    PORTD.6= 0;
    PORTD.4= 0;
 while(1) {
  if (PIND.4==0) {
  PORTD.6=1;
  delay_ms(100);


     }
 }
 }

от собсно мая прога де ножка 4 ето тсоп а ножка 6 ето светодиод. Светодиод выключен еси тсоп выдаёт ноль он загораеца после 100 милисикунд проверяется ножка тсопа. Он неразу незагорается у мну развечто всегда горит если проверять тсоп не 0 а 1 то постояно горит. пульт использую от LG телика. незная на что ставить ножку МК для тсопа Зет состояние или подтяжка через 40 кОм ?

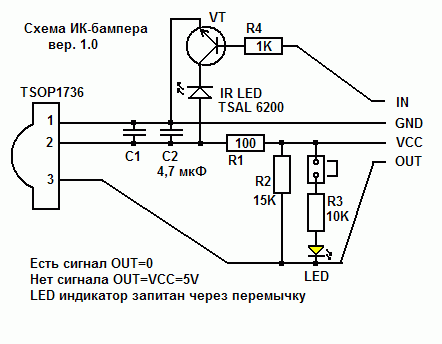

Вот схема. 100% рабочая у меня светик мигает.

всё исправел нашол ошибку
терь работает светик от всех пультов ДУ зажигается видак ДВД плеер муз центр телик даже от мобильного телефона када пытаюсь перекинуть чтото по ИК порту
я просто мало Вольтов в схему подал, соеденил 3 по 1.5 В батареек и терь всё норм.

Мастер а зачем тебе стока разных деталей на схеме транзистор конденсаторы? я напрямую всё подсоеденил к МК и к питанию вроде пашит

Это все согласно даташиту( кстати, для чего каждый элемент-описано в даташите) . Вот Вы движочек еще к этому же питанию прикрутите ( особенно не самого высокого качества), и посмотрите на реакцию ТСОПа- пойдут ложные срабатывания.

Мастер а зачем тебе стока разных деталей на схеме транзистор конденсаторы? я напрямую всё подсоеденил к МК и к питанию вроде пашит

Как правильно написал стальной обезьянка схема из ДШ.
И в твоем случае транзистор не нужен т. к. ИК диод у тебя в пульте, т. е. вся эта цепочка не нужна.

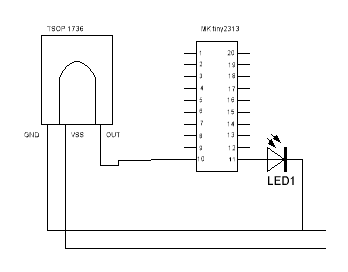

И вообще выложи свою схему, чет мне сдается, что там не совсем все правильно. А то потом начнешь что-то делать и будешь писать что не фурычит.
И зачем ты к МК подключал светиком мона и так мигать?

иногда срабатывает тсоп при включение питания наверно от зачем обвязка

Новую тему решил не создавать про ИК датчик и напишу здесь.
Вот собрал свой первый ИК бампер, мозг - Tiny26. Зеленый светик - устройство работает, красный - есть сигнал от тсопа. Но вот какая проблема вылезла: если подносить руку к датчику резко, то четко срабатывает на 30см, а если медленно подносить руку издалека, то реагирует только на 2-3см. Че может быть за фигня

Вот мой примитивный код:

Код: Выделить всё • Развернуть

#include <tiny26.h>
#include <delay.h>
char i;
main() {
DDRA = 0b11101111;
DDRB = 0b11111111;
PORTA =0b11011111;
PORTB = 0b00000000;
while (1) {
i=0;
while ( i < 15)
{
 PORTB ^=0b00000001;
 delay_us(14);
 PORTB ^=0b00000001;
 delay_us(14);
i++;
};

if ( PINA.4 == 0)
{
PORTA.7 = 0;
}
else
{
PORTA.7 =1;
 };
delay_us(600);
};
}

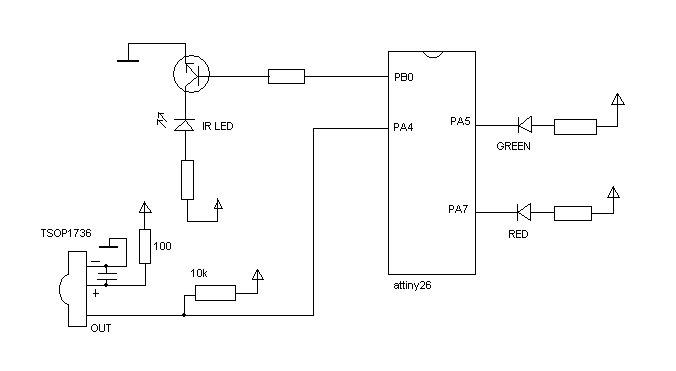

А вот схема:

эээ... Мне кто-нибудь ответит?

я конечно не Сишник, но вроде как для обычного человека 600 микросекунд тяжеловато будет заметить...
или ты супермэн?

Причем тут "заметить" ? 600 микросекунд - это пауза между импульсами, подаваемыми на ик светодиод

а какова тогда длительность его свечения?

Тот же код, но с комментариями:

Код: Выделить всё • Развернуть

#include <tiny26.h>
#include <delay.h>
char i;
main() {
DDRA = 0b11101111;    //конфигурация портов
DDRB = 0b11111111;
PORTA =0b11011111;
PORTB = 0b00000000;
while (1) {
i=0;
while ( i < 15)      //цикл подачи пачки импульсов ик светодиодом
{
 PORTB ^=0b00000001;  // начало импульса
 delay_us(14);        // задержка 14 микросекунд, чтобы получилась частота примерно 36 кГц
 PORTB ^=0b00000001;  // конец импульса
 delay_us(14);        // задержка между импульсами
i++;
};

if ( PINA.4 == 0)    // проверка: если на ноге PA4 (к ней TSOP подключен) ноль (есть сигнал)
{
PORTA.7 = 0;       // то зажигаем красный светик
}
else              // если нет сигнала
{
PORTA.7 =1;        // то красный светик не зажигаем/тушим после последнего включения
 };
delay_us(600);      //пауза между пачками импульсов
};
}

так и какова тогда длительность свечения светодиода?

Какого светика?

ИК: посылает пачки из 15 периодов (14мкс горит, 14мкс не горит), затем 600 мкс не горит (пауза между пачками)
Зеленый: горит все время, пока работает контроллер
Красный(сигнализирует о препятствии): зажигается при появлении сигнала от TSOPа, тушится при его исчезновении
