space9999999 писал(а):При таком прошивание(через пять проводков)на мк надо ещё напряжение подать это так?

Посмотри пожалуйста "о прошивании ВСЁ что нужно" - http://avr123.nm.ru/07.htm

Myp писал(а):вот когда попробуешь тогда о результатах сюда докладывай бум думать

Вообщем попробовал, нефига неработает. Пробовал без своей программы тоже самое. Может всётаки ошибка в схеме

ага

а ты уверен что у тебя правильно выставлены фьюзы
мк настроен на внешний кварц и всё такое?

1.Мур, объясни новичку что такое фьюзы, о них читал только в курсе и то там рассказывали как их выставлть в  CodeVisionAVR. У меня другой програматор AutoProg, может конечно и с ним можно испл. CodeVisionAVR не проверял.
2.Мк настраивается на внешний кварц в программе или в CodeVisionAVR , если в проге то да.
3.Чувствую лучше мне стоит дочитать курс до конца.
4. И последнее принципиальную схему не смотрел?

space9999999 писал(а):1.Мур, объясни новичку что такое фьюзы, о них читал только в курсе и то там рассказывали как их выставлть в  CodeVisionAVR. У меня другой програматор AutoProg, может конечно и с ним можно испл. CodeVisionAVR не проверял.
2.Мк настраивается на внешний кварц в программе или в CodeVisionAVR , если в проге то да.
3.Чувствую лучше мне стоит дочитать курс до конца.
4. И последнее принципиальную схему не смотрел?

Я конечно не Мур, но:
1. Фьюзы это настройки МК в которых указывается, какой кварц ты будешь использовать (внутренний RC или внешний, на какой частоте он будет работать), выставляешь какое у тебя питание плохое или фиговое (это влияет на время старта программы после подачи питания). Попробуй лучше CVavr он хорошо описан в курсе в дргугих программах могут быть инвертированы фьюзы, что приводит к путанице.
2. Перед прошивкой установкй фьюзов, т. е. в CVavr, PonyProg или другой.
3. Это точно там есть все что я тебе написал.
4. Нет.

Вообщем та спасибо за объяснение.
Выкладываю нормальную схему и программу которой пользуюсь я для записи проги в мк. В этой программе я фьюзов ненаходил.

короче

там внизу выбираешь свой мк
2 раза на него кликаешь
и справа появляется типа строчка такая длинная из еденичек
биты конфигурации
вот это и есть фьюзы

Теперь тока останется разобраться какие как выставлять. А вот если бы ты использовл CVavr, то даже есть скриншот как выставять фьюзы чтобы завставить Мегу 16 работать на 16 Мгц и на 12 Мгц.

судя по всему программатор тупо прошил все биты еденичками...
либо вобще ничё не прошил и мк остался с заводскими фьюзами

Myp писал(а):короче

там внизу выбираешь свой мк
2 раза на него кликаешь
и справа появляется типа строчка такая длинная из еденичек
биты конфигурации
вот это и есть фьюзы

Спасибо.

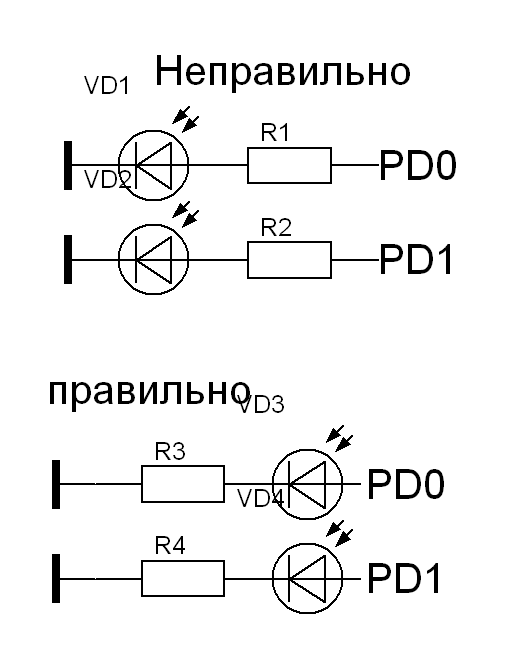

Слушай, проверял схему и обнаружил, что к ножкам PD0 и PD1 подключены сначала резисторы а потом фотодиоды
На  схемах myrobot наоборот. Так вот это на что - нибудь влияет или без разницы

Master писал(а):Теперь тока останется разобраться какие как выставлять. А вот если бы ты использовл CVavr, то даже есть скриншот как выставять фьюзы чтобы завставить Мегу 16 работать на 16 Мгц и на 12 Мгц.

Использовал бы, если бы програматор спаял сам.

без разницы как подключено

space9999999 писал(а):

Master писал(а):Теперь тока останется разобраться какие как выставлять. А вот если бы ты использовл CVavr, то даже есть скриншот как выставять фьюзы чтобы завставить Мегу 16 работать на 16 Мгц и на 12 Мгц.

Использовал бы, если бы програматор спаял сам.

Ну робота же спаял, что 5 проводков не спаяешь?

Master писал(а):

space9999999 писал(а):

Master писал(а):Теперь тока останется разобраться какие как выставлять. А вот если бы ты использовл CVavr, то даже есть скриншот как выставять фьюзы чтобы завставить Мегу 16 работать на 16 Мгц и на 12 Мгц.

Использовал бы, если бы програматор спаял сам.

Ну робота же спаял, что 5 проводков не спаяешь?

Програматор как бы есть, если с ним не разберусь спаяю сам!

Только вот ещё проблемка . В AutoProg 16 фьюзов  ((15)0000000000000000(0)) или может 1 фьюз от нуля, который не считать. И ещё надо нажимать плюс, который находится правее в углу. Я имею в виду после того как записал фьюзы.
