Здрасте!
Я сделал программатор 5 проводков, причем пока делал секунд 5 подержал 40 ваттный паяльник у ножки всс.
Засовываю получившуюся конструкцию в комп(порт тринтера) в СВАВР жму программер->рид->фьюз битс.
через несколько секунд мне выдают массагу об ошибке.
П.С. в опциях выбрал программатор канда системс СТК200/300
П.П.С. как сделать программатор, смотрел на МайРоботе.
П.П.П.С. после всего этого порт работал.

avr123.nm.ru/07.htm

А дело точно не в программаторе? Другого МК нет под рукой?
Даже если схема спаяна электрически правильно, может еще много причин быть, наиболее вероятные из которых:
1)неправильно настроен порт;
2)слишком длинные проводки;
3)не смыл паяльную кислоту или флюс;
4)МК не плотно вставлен в кроватку;
5)МК не исправен.
Ну и еще разные бывают менее вероятные косяки... Надо сначала с этими разобраться.

ты просто припаял 5 проводов к микросхеме ?
а припаял питание? 5вольт? полярность не перепутал?

имхо 5 секунд ногу не спалят
а проводки не длиннее 15 сантиметров???

я создинил 4 проводка с микросхемой(комп-контроллер:6-8,7-6,9-9,10-7) , 25 пин соединяю с 11 на микросхеме и минусом,2 с 12 , 10 ножку соединяю с +5 в.
другой меги нет.

хз не понял

вот так вот ?

попробуй в лпт порт воткни светодиод
например + ногу диода в дырку с номером 6 и - ногу в дырку 19
или 7 и 20
и попробуй прочитать мк, если шнур работает светик будет моргать


а вобще не ленись и впаяй просто разъём в плату и короткими проводками соедини с лпт портом и питанием
на весу прошивать галяк

Подскажите ,как настроить порт.
Почитал -- говорят надо в биосе поставить STT.
У меня же стоит ETT, а варианта STT просто нет!

EPP
или
EPP + SPP

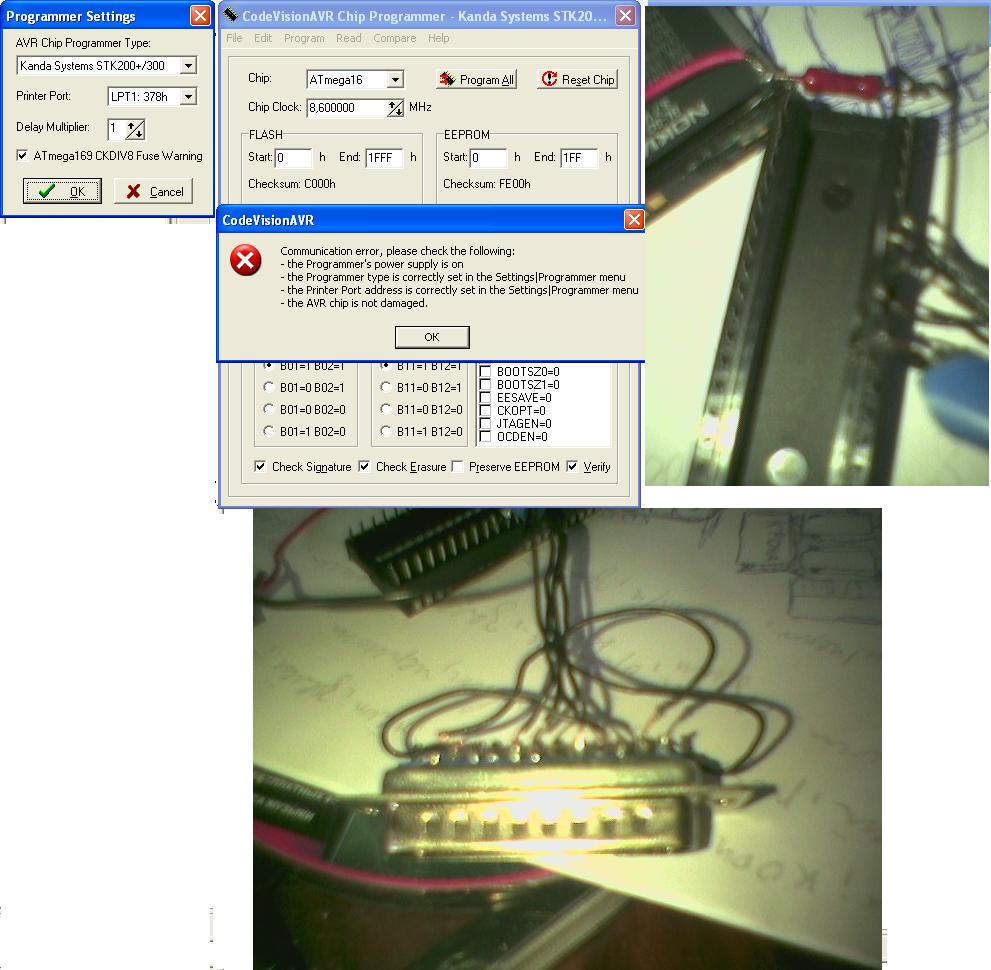

Вобщем, вот аппликация, которая поможет вам побольше узнать о моей проблеме.

ну хз
в принципе ничего не говорит аппликация эта

если провода припаяны правильно и питание действительно 5 вольт(померяй тестером мож у тя акумулятор сел или от чего ты там питаешь)
попробуй залезть в биос  и посмотреть в каком режиме у тебя лпт порт

Такая ошибка у меня вылазала из-за проблемы с программатором, проверь ещё раз всю распайку...
и ещё если в порт до этого был воткнут принтер, то он настроен на него-же, эти настройки будут мешать их нухно ликвидировать!

и ещё если в порт до этого был воткнут принтер, то он настроен на него-же, эти настройки будут мешать их нухно ликвидировать!

Это врядли, я каждый раз при прошивке выдергиваю принтер из ЛПТ и подключаю программатор, за все время ни разу не было ошибки. Лучше не ленится и один раз сделать плату на основе 5 проводков (на форуме даже разведенная печатка есть). Тем более если вы собираетесь хоть иногда заниматься микроконтроллерами вам нормальный программатор нужен будет полюбому, а если интересно просто один раз прошить, то бросайте все это и считайте, что у вас все получилось, иначе спалите ЛПТ, а вместе с ним и материнку и будет вам счастье.

+1
для прошивки выдёргиваю принтер всё ОК


а вобще я купил панельку с нулевым усилием на много много контактов за 100р.=)
приделаю прям на  разъём и буду шить через неё =)

батарейка на 9.5 в, выдаёт ~10, разистр на 220 КОм, судя по показаниям тестера выдает 5.
Постараюся в ближайщее время сделать плату.

[HOTKEY]master писал(а):батарейка на 9.5 в, выдаёт ~10, разистр на 220 КОм, судя по показаниям тестера выдает 5.
Постараюся в ближайщее время сделать плату.

поставь вместо резюка стабилизатор 78L05.
