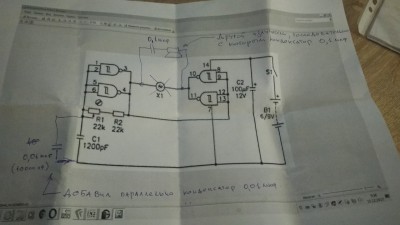

Есть схема (в приложении). Прибор собран по ней, но звук находится в слышимых частотах, а мне нужен ультразвук (от 30-40 кГц, можно выше). Уже посмотрел, что нужно уменьшить объем конденсатора, но здесь их несколько. Желательно подробно расписать, можно на рисунке.

на схеме всего 2 конденсатора, притом второй конденсатор по питанию, для фильтрации и на звук не влияет.

На схеме уже 4 конденсатора, тот что добавил в параллель надо убрать.Чем проверяется ультразвук? Слушалка то есть?

Medtech писал(а):На схеме уже 4 конденсатора, тот что добавил в параллель надо убрать.Чем проверяется ультразвук? Слушалка то есть?

Слушалки нет. В принципе особо не важно, какой частоты будет звук. Если его не слышно, то это уже 20 кГц, а мне 30+ кГц, провести простые опыты. Проблема в том. что сейчас, крутя подстроечный резистор, выводится только высокочастотный писк. Вопрос в том, какой конденсатор убрать, какой уменьшить, чтобы примерно попасть в 20-40 кГц (больше - хорошо, главное, чтобы нижний порог был слышимый, а дальше уже ультразвук пошел). Особо в схемах не разбираюсь, поэтому и прошу помощи.

http://life-prog.ru/1_23603_multivibrat ... entah.html

Т = t1 + t2 = 1,4 R·C
F=1/T

Romikgy писал(а):http://life-prog.ru/1_23603_multivibratori-na-logicheskih-elementah.html

Т = t1 + t2 = 1,4 R·C
F=1/T

Я так понимаю, мне надо убрать параллельный конденсатор, а с частотой 1200pF заменить на около 600pF. Нужно ли трогать тот конденсатор, что у динамика?

а кто-ж его знает, пищалка то какая? нравятся мне такие задания, зачем такой разброс не понятно, без скопа не узнать не срывается ли генерация, ну и резонанс подстроить тоже не получится, тестером конечно можно, но результат пальцем в небо, но работать будет, зачем конденсатор то увеличивали? чтоб слышно было?

Medtech писал(а): .но результат пальцем в небо, но работать будет.

Вот чтобы работало мне и надо. Я только спрашиваю, какие конденсаторы заменить. Мне не нужна супер точная частота, только нижний порог - около 18-20 кГц (слышимый), дальше до 30 кГц сойдет. Будет больше - особо не важно, главное - сначала писк, затем неслышимый звук.

Да, тот, что впараллель с С1, надо убрать, а емкость самого С1 уменьшить в 2 раза.
Тот, что с динамиком, убирать не надо.

Как-то вообще старнно выглядит схема генератора, вы её самопалом чтоли сделали, классическая схема такая:



И да, в любом случае частота будет сильно зависить от питания.

Там не просто логика, а триггеры Шмитта, которые позволяют делать генератор всего на одном элементе.
А впараллель и попарно в противофазе они включены, чтобы получить максимальную мощность.

Madf в такой генератор добавить согласующий трансформатор вместо С и регулятор питания - получиться модулятор на ЧМ - можно музыку транслировать в 1985 году случайно получился. 200-300 метров, рядом с ЖБ столбами до 500м доходило. повторяемость высокая, питанием регулировалась несущая, R1 в пределах 100Ом для запуска устойчивой генерации.
