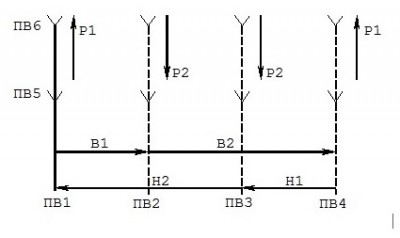

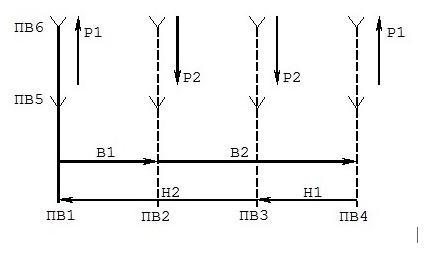

В1, В2, Н1, Н2, Р1, Р2 – выходные сигналы автомата, где
В1, В2 – сигналы исполнительному механизму вперёд (например: В1 – вперёд с подачей F1, В2 – с подачей F2);
Н1, Н2 – сигналы исполнительному механизму назад (аналогично);
Р1, Р2 – сигналы на поперечное перемещение вверх и вниз соответственно.
Циклограмма работы данной схемы имеет вид: Р1 В1 Р2 В2 Р1 Н1 P2 Н2

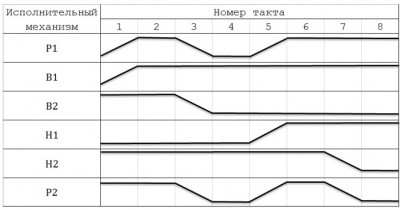

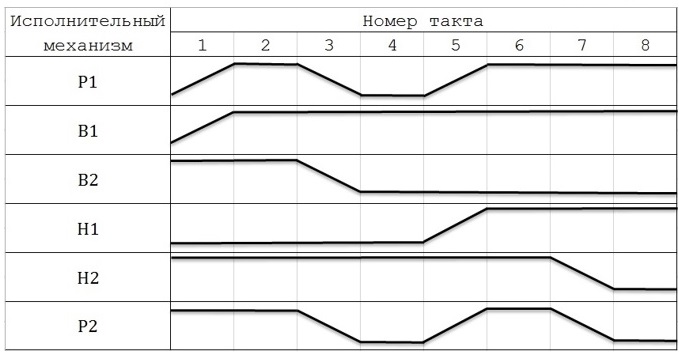

Была графически составлена работа циклограммы (Рисунок_2)

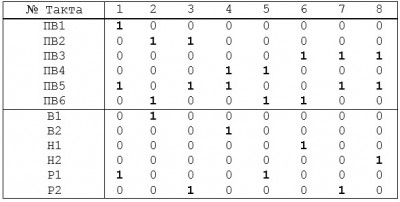

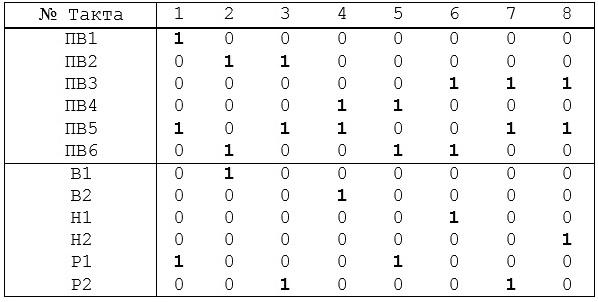

А так же таблица истинности решений (Рисунок_3).

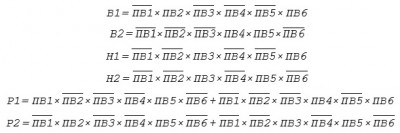

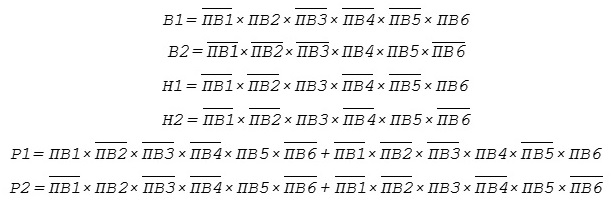

На основании таблицы истинности были составлены булевые функции (Рисунок_4).
Подскажите, как на основе этих данных составить схему-управления манипулятором? Или толковую литературу по построению этих схем. Заранее спасибо!
