Proteus источник напряжения
gppsoft » 07 окт 2015, 10:32
Парни. Как добавить в Proteus источник изменяемого напряжения? Накидал схему с участием Atmega и работой АЦП... Хочется в процессе эмуляции изменять напряжение на ножке. Заранее огромное спасибо.
- gppsoft
- Сообщения: 86
- Зарегистрирован: 09 апр 2014, 07:56
| Реклама | ||||
|
|
|
|||
 |
||||
-
MEXAHuK - Сообщения: 228
- Зарегистрирован: 07 янв 2005, 23:39
- Откуда: г.Норильск, Россия
- прог. языки: Pascal, C, C++
- ФИО: Раф Попов
Re: Proteus источник напряжения
MEXAHuK » 07 окт 2015, 12:46

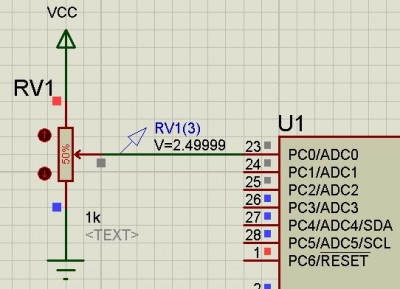

Потенциометр - POT-HG,
VCC - POWER Terminal,
земля - GROUND Terminal,
индикатор напряжения - Voltage probe,
U1 - микроконтроллер.

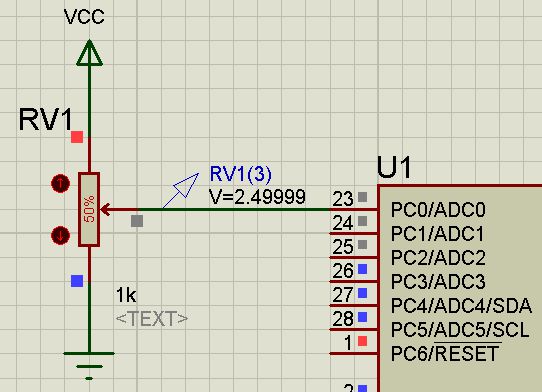

VCC - POWER Terminal,
земля - GROUND Terminal,
индикатор напряжения - Voltage probe,
U1 - микроконтроллер.
-
