Здравствуйте! Уважаемые форумчане.
Недавно начал интересоваться робототехникой, поэтому прошу объяснить как чайнику.
Идея такая.
Есть металлическая труба. из этой трубы течет струя вода на трансформатор. На трансформаторе напряжение около 20 КВольт. Следовательно, по струе обратно идет ток утечки на эту самую металлическую трубу. Используя Arduino Mega 2560 и какой-нибудь модуль(сенсор) амперметра мне необходимо с точностью микро- и миллиампер узнать этот ток и передавать его по WiFi на ПК каждый определенный промежуток времени. На ПК программа будет обрабатывать данные и строить график... Программная часть не такая сложная. Благо изучение программирования не прошли даром. Так вот сами вопросы:
1. Не сгорит ли схема от такого тока и напряжения?
2. Возможна ли такая точность?
3. Если да, то какой лучше модуль амперметра брать?
5. И соответственно какой должен быть модуль WiFi?
Заранее спасибо всем за ответы.

всякого повидал, но вот измерять ток в трубе льющей воду на трансформатор... это просто вынос мозга

сомнительно что есть готовые доступные модули измерения тока на такое напряжение
скорей всего придётся измерять как-то косвенно, например по току в первичной цепи

мне это нужно для проведения эксперимента... Нужно заменить простой мультиметр Fluke 15B на такой вот самодельный прибор.

Лучшее что можно сделать в вашем случае это заменить мультиметр Fluke 15B на.. мультиметр Fluke с подключением к PC.
Или не Fluke а что подешевле, в тех мультиметрах что мне попадались COM порт реализован в виде светодиода на корпусе мультиметра и фотодиода подключаемого к RS232 порту ПК. При 20КВ такая гальваническая развязка - это как раз то что надо. Частота при этом будет невысокая ( Герцы ) .

а беспроводную передачу мне не реализовать?

это уже от вас зависит.

ну вот в этом и вопрос. как мне это сделать?

берёте плату с мк, а к ней вайфай модуль. получаете данные с мультиметра и отправляете их по вайфай.

fedyaeff писал(а):а беспроводную передачу мне не реализовать?

У флюка есть мультиметры с беспроводными модулями, подходит? А вообще для ответа на вопрос маловато данных, расскажите что у Вас за образование и сколько времени/средств вы хотите потратить на этот беспроводный датчик.

Может, диковатые идеи, но как варианты:
1. Измерять силу тока индукционным способом - взять трубу в обмотку, подключить к вольтметру и отградуировать ЭДС в обмотке по показаниям флюка.
2. Оставить флюк где стоит, приставить к нему веб-камеру и распознавать показания в OpenCV, раз уж изучение программирования не прошло даром

беспроводной Флюк не подходит. слишком накладно по деньгам. образование у меня инженерное. пожарная безопасность. я пишу диссертацию по тушению объектов энергетики. при тушении пожаров электроустановок под напряжением водой человека может убить если он не правильно будет тушить этот пожар. для человека не ощутимым и безопасным является ток 0,5 мА. так вот я имитирую высокое напряжение 20кВ, имитирую тушение пожара с пожарного ствола, а обратно по струе к стволу идет ток. вот этот ток на этом самом стволе мне нужно замерить мне нужно замерить и по беспроводной связи передать на ПК. провести запись и построить график изменения тока по времени...
По деньгам хочется как и всем - чем дешевле, тем лучше. и хотелось бы самому это все реализовать... но так как в этом деле я новичок поэтому прошу проконсультировать по этому вопросу.

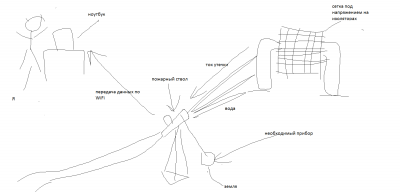

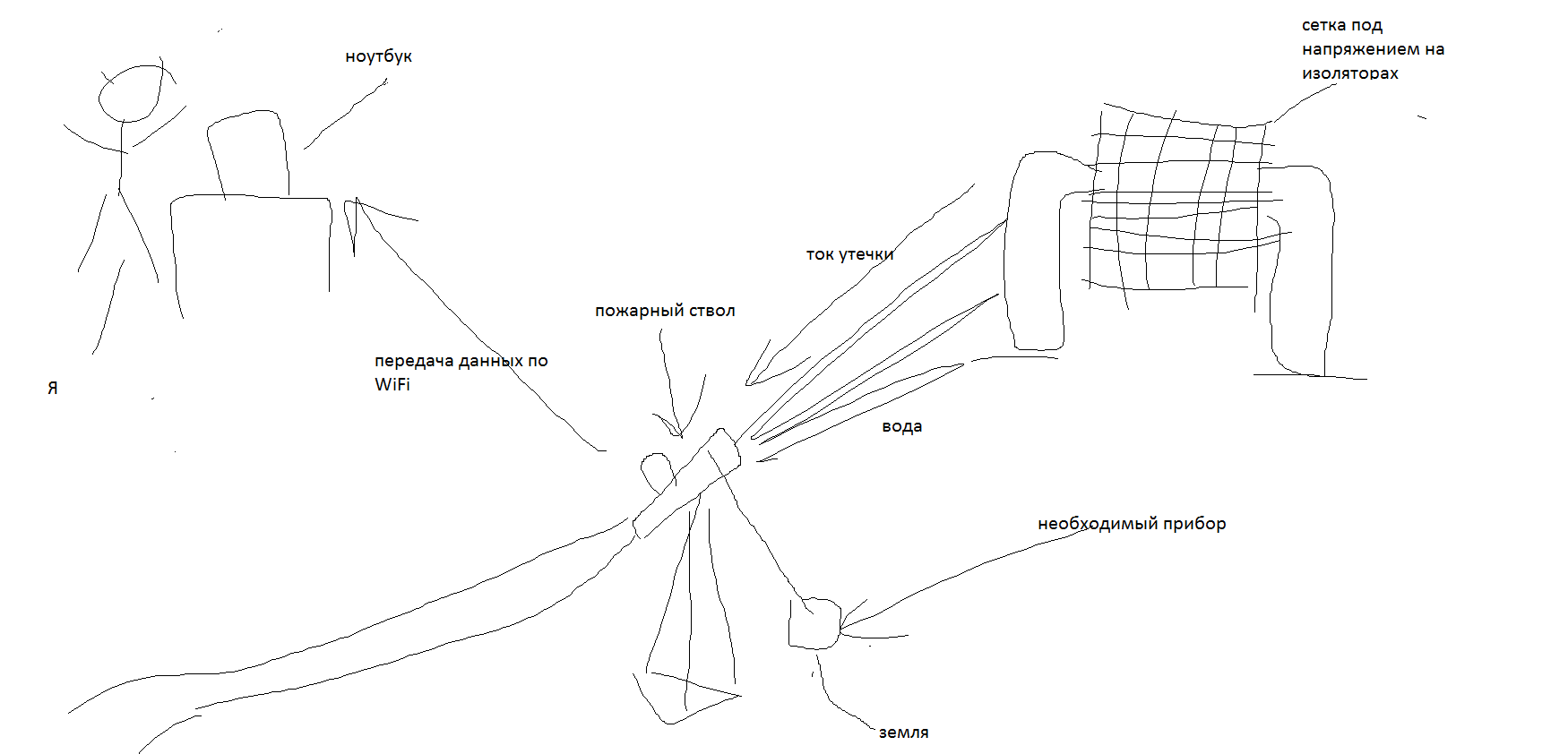

В файле вложения примерно то что я хочу получить. извиняюсь за безобразное изображение всего процесса. рисовал пальцем на коленках.

Добавлено спустя 18 минут 31 секунду:

Vladimat писал(а):Может, диковатые идеи, но как варианты:
1. Измерять силу тока индукционным способом - взять трубу в обмотку, подключить к вольтметру и отградуировать ЭДС в обмотке по показаниям флюка.
2. Оставить флюк где стоит, приставить к нему веб-камеру и распознавать показания в OpenCV, раз уж изучение программирования не прошло даром

и так делать для каждого из 100 стволов?
тяжковато будет...
хочется "автоматизьма" данного процесса

fedyaeff писал(а):

Vladimat писал(а):Может, диковатые идеи, но как варианты:
1. Измерять силу тока индукционным способом - взять трубу в обмотку, подключить к вольтметру и отградуировать ЭДС в обмотке по показаниям флюка.
2. Оставить флюк где стоит, приставить к нему веб-камеру и распознавать показания в OpenCV, раз уж изучение программирования не прошло даром

и так делать для каждого из 100 стволов?
тяжковато будет...
хочется "автоматизьма" данного процесса

Простите, а где в том что Вы до этого говорили было про 100 стволов?
А потом, не понимаю что мешает сделать 100 одинаковых обмоток или установить 100 веб камер? Вас же не останавливает установка 100 ардуино?
И зачем Вам 100 стволов, может, на одном провести все эксперименты?
Но это не самое загадочное в Вашей постановке задачи.
Мерить ток надо ток, который течёт ЧЕРЕЗ ЧЕЛОВЕКА, а не куда либо ещё (например, через струю воды в землю). Поэтому, в вашей схемке, дорогой аспирант, не хватает сопротивления, имитирующего ЧЕЛОВЕКА и его соединения с землёй или чем-либо ещё. Честно говоря, даже страшновато, что так пишутся диссертации по электробезопасности!
А вот когда вы нарисуете нормальную модель, дорогой соискатель, тогда и решим как померить.

самый бюджетный вариант - это подпаиваться к потрохам мультиметра, как вариант к экрану. хотя на сколько реально и как именно, зависит от потрохов этого мультиметра. +смотря что считать ценой, можно же кроме железок ещё и затраченное время. ну а так этот вариант имитации и некоторые другие моменты вызывают некоторые сомнения, да и не понятно что нового вы хотите придумать (просто на эту тему проведено очень много иследований и написано всяких работ, часть в сети легко находится). хотя это ваше личное дело

шучу

амый бюджетный вариант - это подпаиваться к потрохам мультиметра, как вариант к экрану. хотя на сколько реально и как именно, зависит от потрохов этого мультиметра

UNI-T 60той серии за 2.5т.р. имеет наружу опторазвязанный RS232 выход. Купить такой мультиметр, поставить внутрь (а там много места) BT модуль обеспечивающий прозрачный COM порт ( например HC-03 ) и будет устройство во влагозащищенном корпусе, с батарейным питанием, правильным АЦП и переключеним диапазонов за 3т.р. ( причем возможно есть мультиметры подешевле ).

Что же до самой идеи.. сомнительно, на каком растоянии от ствола струя дробится? Потом все, ток не пойдет.

есть сопротивление, "дробление" это уже ненужный вынос мозга.
